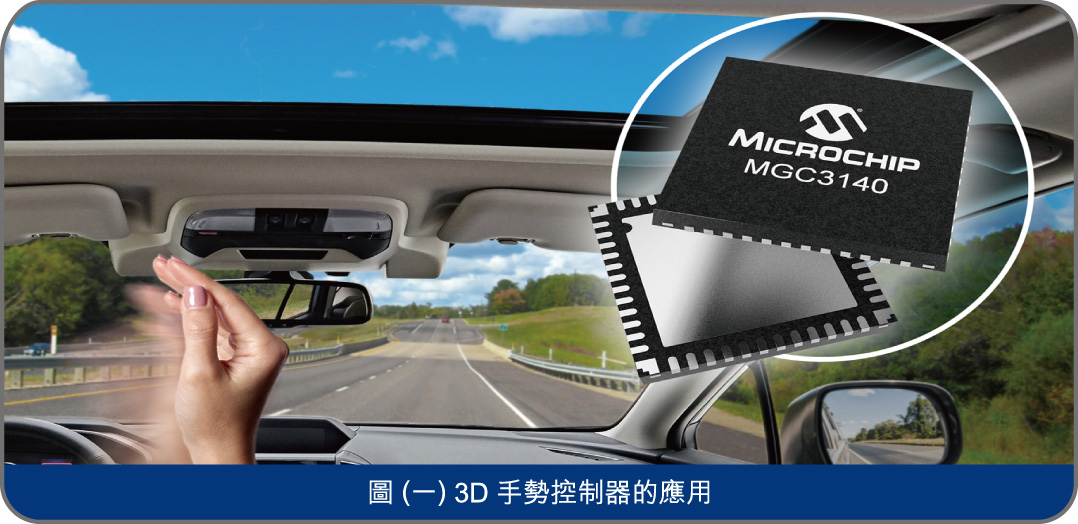

产品的人机介面设计在消费者的购买决策中有着至关重要的影响力。随着滑鼠(mouse)问世,人类与电脑连结方式产生革命性的发展,触控技术(touch technology)被开发并推展到大众市场,目前应用在手机、家电及平板电脑上, 触控技术已经主宰我们与设备沟通的方式。2013年,Microchip推出了一个新的人机介面解决方案──MGC3x30 3D手势辨识控制器(3D Gesture Controller),后续又推出世界上第一个通过汽车认证的手势辨识控制器──MGC3140 3D手势辨识控制器(图1)。利用Microchip的专利GestIC®技术,可实现用户手势侦测和运动座标跟踪。使用者不用与终端设备直接接触,沟通的方式就像挥手一样简单而直观。
MGC系列3D手势辨识控制器利用专利的3D电场检测技术,检测用户的手或手指在自由空间中的运动。手势辨识功能的核心技术是采用隐藏式马可夫模型(Hidden Markov Model),透过组合这些手势及位置辨识功能,可以建构一套新的使用者操作介面。这个新的用户介面可以实现手势位置追?和手势运动方向辨识的应用 (图 2)。
MGC系列3D手势辨识控制器的外部只需要很少的被动零件及发射与接收电极,晶片内部信号处理单元执行所有手势辨识功能,并透过I2C 介面将辨识结果与主要处理器做信号的沟通(图3)。
典型3D手势辨识功能可应用在以下的领域:
●汽车行业
●笔记本电脑
●音响产品
●白色家电/电器/空调控制
●家庭自动化
●电灯开关
●工业/医疗开关
●电子阅读器
●游戏控制器
我们有提供MGC3140开发工具套件(图4),可用于功能评估以及终端系统的设计开发。套件内容包含MGC3140模组板、I2C转USB桥接板及信号电极板(95 x 60mm);使用者很容易藉由提供的操作软体Aurea GUI与开发工具结合,体验3D 手势辨识的强大功能。分离式的开发工具套件方便开发者可以依据需要设计自己的信号电极,并连接到MGC3140模组板做功能验证及参数调整使用。
对3D手势辨识控制器及开发工具有兴趣的读者可以到相关网页下载产品规格及技术应用文件: microchip.com/GestIC
本文作者为:Microchip工程师 吴旭隆
