Delcam Electrode解決方案 協助快速設計製造電極


【作者: 陳念舜】   2016年05月03日 星期二

瀏覽人次:【7750】



即便現今模具業已知要從技術升級、最佳化管理兩者間取得平衡,同時從人員、方法、流程來縮短交期,才是能真正提升競爭力,防陸抗韓的關鍵。卻不得不坦承:「目前能真正做到的公司很少,成功的都是大廠。」


尤其在簡化模具製造流程中,耗時最久的就是放電加工,經過最近10年來研究,多軸加工機即將有機會取代,減少電極數量,不過線切割機占比重仍高。舉2006年一家南韓三星模具供應商為例,便可藉此減少放電加工約1/10電極數量,縮短1/8模仁整體加工時間。近幾年來南韓模具業競爭力大幅攀升,很大因素便受惠於投入大量心力在精密、智動化加工。反觀台灣鞋廠,雖在1980年代利用大陸人口紅利,獲致1990~2000年成功。但如今優勢不再。面對中國大陸紅色供應鏈,須更深化核心競爭力、創造人才價值!



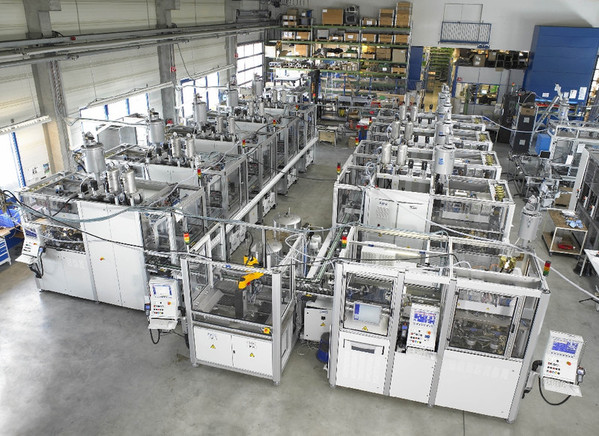

圖1 :  在簡化模具製造流程中,多軸加工機即將有機會取代放電加工,減少電極數量,不過線切割機占比重仍高。 (source: sonplas.de)
圖1 : 在簡化模具製造流程中,多軸加工機即將有機會取代放電加工,減少電極數量,不過線切割機占比重仍高。 (source: sonplas.de)

包括導入多先進軸複合加工技術簡化流程,得以並行(同步)取代序列,通過單一設備一次裝夾模具零組件,取代多次裝夾、確保高速定位精度;還可安裝sensor反饋狀態,有利於智慧化。縮短刀具長度、避免靜點切削,增強剛性及切削性能;同時適用小刀具加工難清角位置,大幅減少對放電加工程序之依賴。以超音波加工技術,縮短人力、技術密集的拋光程序,避免4副模具只剩一副可用;未來還能導入雷射修補模具缺陷、硬化材料表面,以超音波加工藍寶石、硬化模具鋼、陶質材料。


Electrode快速電極設計 提升中小企業競爭力

目前雖有如上博、伸創等應用服務供應商,可在進入工業4.0時代後,提供模具業完整軟硬體CPS解決方案,惟僅適用於大型3C、鞋業集團大廠,仍讓台灣以中小企業為主的加工(User)、製造(Maker)端廠商覺得高不可攀。所幸,繼英國專業CAD/CAM系統軟體商Delcam率先發表Electrode快速電極設計製造解決方案後,最貼近實際設計、製造基礎;在台灣成立的合資公司達康科技,更將之納入專為台灣企業量身打造的客製化程式解決方案EasyCAM,加速邁向生產力4.0。


其中,Delcam Electrode係藉由單一檔案,整合從電極設計、路徑計算、電極加工、電極檢測,到最後放電加工機EDM生產的所有流程。分別利用Delcam既有的PowerSHAPE作為電極設計精靈,可快速萃取電極模型,透過直接建模(Direct Modelling)擷取實體電極,修整實體特徵;定義電極,包含基座、EDM夾頭、材質和放電間隙等,提供基座距離的干涉預防;進而自動輸出總體放電位置圖,自動產生CNC放電程式;輸出.TRODE檔,連結PowerMILL和PowerINSPECT。具有操作簡便、使用靈活,讓重覆性及複雜工作,變得更加容易,預防錯誤發生。


PowerMILL電極自動編程,可透過搭載PowerSHAPE.TROED輸入多個電極圖檔,;再經單/多顆電極批次運算,產生加工路徑並輸出NC程式、電極加工單,選取刀具及加工策略。既節省編程時間且避免人為輸入錯誤,比起傳統編程方式,可省下66%人力,縮短人員養成時間。


PowerINSPECT電極自動檢測,同樣載入PowerSHAPE.TROED檔案後,電極模型自動套用放電間隙及預先定義的檢測點,建立自動檢測路徑,建立檢測報告。


值得一提的是,Delcam在台灣成立的合資公司達康科技,進一步將之納入專為台灣企業量身打造的客製化程式解決方案EasyCAM,利用整合設計與加工製造技術,提供更有附加價值的技術與服務。


包括先經圖層分類工件、材質;選擇自定樣版資料庫,提供樣版參數即時編輯/儲存;套用多條路徑參數,包括:一鍵自動替換素材、提刀高度等,避免重工;模型分析功能,讓使用者可透過分析結果,自行評估,或可直接採用推薦的樣版;自動運算樣版邊界及參考線;支援巨集指令,更為彈性、專業,透過Open source打造企業特有解決方案、介面,自動輸出彈性客製化加工程式單;支援多座標/軸向加工、依刀長自動區分長短刀;最後還能上雲端運算,減少占用系統資源。


針對單一供應商的完整電極解決方案,EasyCAM用於多電極加工時,可在EDM放電加工的單一介面設定材質、放電間隙等參數,進行斜/側放電向量控制、尺寸及基準點量化設置,自動擷取放電區域。自動放電加工精靈AutoEDM,可定義素材大小及擴充材質、材料、放電機台資料庫,支援一鍵輸出多電極表單及放電程式,節省設定時間。



圖2 : Delcam Electrode係藉由單一檔案.TROED,整合從電極設計、路徑計算、電極加工、電極檢測,到最後放電加工機EDM生產的所有流程。(Source:達康科技)
圖2 : Delcam Electrode係藉由單一檔案.TROED,整合從電極設計、路徑計算、電極加工、電極檢測,到最後放電加工機EDM生產的所有流程。(Source:達康科技)
