东芝推出适用於Thunderbolt 3及其他高速讯号线的低电容TVS Diode


【CTIMES/SmartAuto 报导】   2019年10月30日 星期三

浏览人次:【465】

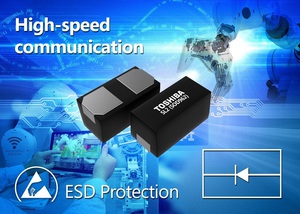

东芝电子元件及储存装置株式会社(东芝)推出两款低电容舜态电压抑制二极体(TVS Diode)(ESD静电放电保护二极体),两款二极体均支援Thunderbolt 3、HDMI 2.1和USB 3.1等高速通讯标准并已开始出货。新推出的DF2B5M4ASL支援3.6V最大工作峰值反向电压,而DF2B6M4ASL则支援5.5V。

东芝电子元件及储存装置株式会社(东芝)推出两款低电容舜态电压抑制二极体(TVS Diode)(ESD静电放电保护二极体),两款二极体均支援Thunderbolt 3、HDMI 2.1和USB 3.1等高速通讯标准并已开始出货。
东芝电子元件及储存装置株式会社(东芝)推出两款低电容舜态电压抑制二极体(TVS Diode)(ESD静电放电保护二极体),两款二极体均支援Thunderbolt 3、HDMI 2.1和USB 3.1等高速通讯标准并已开始出货。

平板电脑、笔记型电脑和游戏机使用10Gbps或48Gbps高速通讯标准,可将视讯资料或大型档案的传输时间尽可能缩短。随着此类高速通讯中使用的控制IC逐渐缩小化,ESD容差也在下降,因此必须加强措施以因应ESD和连接器的突波;缺少这些措施可能导致严重故障,例如通讯错误和档案损坏。

另外,连接到高速通讯线路的元件会对信号产生重大影响;印刷电路板上的电容器和电阻器等被动元件可能会使讯号波形失真。

其两款产品利用适合高速通讯的低电容来减少这些影响。加上制程最隹化,新产品的电容(典型值)可达0.15pF,约比当前产品低25% ,有助於在高速通讯中保持电路稳定。

主要特性

凱 总电容低:Ct = 0.15 pF(典型值)

凱 静电放电额定电压高:

VESD/sub>= ±16kV (DF2B5M4ASL)

VESD/sub>= ±15kV (DF2B6M4ASL)

凱 小型表面黏着封装:SL2(封装代码:SOD-962,0.62×0.32×0.3mm(典型值))

应用领域

高速讯号线(平板电脑、笔记型电脑、游戏机以及扩增实境和虚拟实境设备等)的ESD保护

關鍵字: 东芝
