R&S全新向量网路分析仪ZNLE可简化S叁数量测


【CTIMES/SmartAuto 陳復霞整理报导】   2017年08月09日 星期三

浏览人次:【1489】


罗德史瓦兹 (Rohde & Schwarz, R&S)全新的向量网路分析仪ZNLE 在经济款仪器中具有优异的射频性能和更快的量测速度。简单、容易上手的ZNLE是同级仪器中精巧型的网路分析仪,在进行S叁数量测时非常容易。

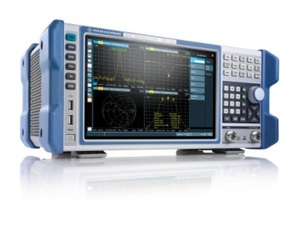

R&S全新向量网路分析仪ZNLE可简化S叁数量测
R&S全新向量网路分析仪ZNLE可简化S叁数量测

R&S推出向量网路分析仪 ZNLE以满足客户对天线、衰减器、滤波器和PCB等元件射频测试需求。该款仪器重量仅6公斤、尺寸则为40.8 x 23.5公分;与同级产品相比,在工作台上可节省高达2/3的空间。

该款双端囗向量网路分析仪不仅为使用者节省了空间,同时提供快速、精确的量测,此外更具备S叁数简易测试之指引功能。R&S ZNLE 可提供四个双向的S叁数 (S11、S21、S12及S22)量测,并支援选配GPIB 介面,可进行远端控制。R&S ZNLE共有两款型号可供选择,其频率范围分别为1 MHz至3 GHz(R&S ZNLE3)和6 GHz(R&S ZNLE6)。

R&S ZNLE具备优异的射频性能,包括典型值120dB的动态范围以及1Hz到500KHz的测量频宽。在200MHz的扫频宽度,双端囗TOSM/SOLT校准、100KHz的测量频宽,201个扫描点的情况下,所需的测试时间仅9.6ms。此外,R&S ZNLE的曲线杂讯仅为0.001dB,可为客户提供稳定、可重复的量测。

10.1寸WXGA触控式萤幕是R&S ZNLE另一特色,让所有测试曲线清楚可见,并支援多点触控、手势放大/缩小曲线。完善的介面设计让使用者能够在最少的步骤内进入每个测试功能,另有取消和重新操作的按键,操作更轻松。除此之外亦提供各种功能和叁数的辅助说明选单,方便使用者查阅。

在校正方面同样非常简单,R&S ZNLE整合了 ZNx系列特有的校正精灵,同时支援电子式校正器。按下萤幕上的「Start Auto Cal」按键,即可进行自动校正,使测试校正更加快速容易。R&S ZNLE 向量网路分析仪已正式推出。

關鍵字: 向量网络分析仪  双端口  羅德史瓦茲  R&S  无线通信测试  測試系統與研發工具
