凌力尔特高整合度36V降压电池充电器提供无缝备份电源


【CTIMES/SmartAuto 陳復霞整理报导】   2017年07月19日 星期三

浏览人次:【2532】


亚德诺半导体 (Analog Devices, Inc.,ADI) 旗下的凌力尔特 (Linear Technology) 推出因应 3.45V 至 4.45V 电源轨的完整锂离子电池备份管理系统 LTC4091,此类电源轨必须在主电源长时间故障时保持有效。LTC4091 采用具自我调整输出控制的 36V 单晶降压转换器,以透过降压输出为系统负载供电,并实现高效率电池充电。

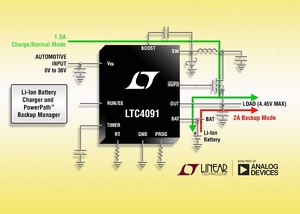

完整锂离子电池备份管理系统 LTC4091 采用具自我调整输出控制的 36V 单晶降压转换器。
完整锂离子电池备份管理系统 LTC4091 采用具自我调整输出控制的 36V 单晶降压转换器。

当外部电源可用时,该元件可提供高达 2.5A 的总输出电流,并向单颗 4.1V 或 4.2V 锂离子电池提供高达 1.5A 的充电电流。如果主输入电源发生故障而无法为负载供电,则 LTC4091 将透过内部理想二极体从备份锂电池向系统输出负载提供高达 4A 电流,如果使用外部理想二极体电晶体,即可提供不受限制的电流。为保护敏感的下游负载,最大输出负载电压为 4.45V。

当发生电源故障事件时,该元件的 PowerPath控制功能可在输入电源和备份电源之间提供无缝切换,并在输入短路情况下致能反向隔离。LTC4091 的典型应用包括车队和资产追踪、汽车 GPS 资料记录器以及车载资通讯系统、安全系统、通讯和工业备份系统。

LTC4091 包括 60V 绝对最大输入过压保护,使该 IC 能够抵抗高输入电压瞬变。LTC4091 的电池充电器提供两个为锂离子电池备份应用而优化的针脚可选充电电压:标准 4.2V 和 4.1V 选项,4.1V 选项以电池执行时间换取延长的充电 / 放电周期寿命。其他特点包括软启动和频率折返,可在启动和过载时控制输出电流,以及涓流充电、自动再充电、低电池电量预充电、充电计时器终止、热调节以及用於温度合格充电的热敏电阻器针脚。

LTC4091 采用具背面金属焊垫以实现热性能的扁平 (0.75mm) 22 接脚 3mm x 6mm DFN 封装。该元件的 E 级和 I 级版本可操作於摄氏-40度至125度的温度范围。目前已有现货供应。

产品特色

·在主电源和锂离子电池之间无缝转换

·具自我调整输出控制的 2A 高压降压稳压器

·75mΩ 内部理想二极体和可选的外部理想二极体控制器可在未接入主电源时提供低损耗 PowerPath

·宽广输入电压范围:6V 至 36V (60V 绝对最大值)

·4.45V 最大输出电压

·全功能锂离子电池充电器

·针脚可选 4.1V 和 4.2V 充电电压选项

·散热加强型、扁平 (0.75mm) 3mm x 6mm 22 接脚 DFN 封装
