凌力爾特105V、2.3A 同步降壓穩壓器以超低EMI/EMC輻射提供高效


【CTIMES/SmartAuto 報導】   2017年07月18日 星期二

瀏覽人次:【1573】


亞德諾半導體 (Analog Devices, Inc.,ADI) 旗下的凌力爾特 (Linear Technology) 日前推出 2.3A、105V 輸入同步降壓開關穩壓器 LTC7103。其4.4V至 105V的寬廣輸入電壓範圍專為連續採用高壓輸入源或採用具備高壓湧浪輸入運作而設計,因此無需外部湧浪抑制元件,使 LTC7103 非常適合各種交通運輸、工業和通訊應用,例如48V汽車、36V至72V電流、航空電子以及雙電池汽車系統。

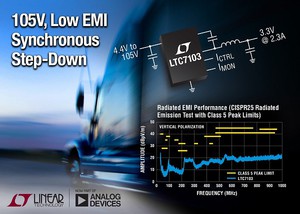

2.3A、105V 輸入同步降壓開關穩壓器 LTC7103
2.3A、105V 輸入同步降壓開關穩壓器 LTC7103

LTC7103的高效率內部電源開關可提供高達2.3A的連續輸出電流。LTC7103採用專有技術,可使EMI / EMC輻射降至超低水準,因此能非常容易地滿足汽車CISPR 25 Class 5限制而不犧牲效率。LTC7103調節12V輸出時提供超過96% 的效率,調節3.3V 輸出時效率則為90%。為避開雜訊敏感頻段,開關頻率可設定為200kHz至2MHz,或利用LTC7103的內部鎖相迴路同步至此範圍的任意頻率。

LTC7103採用獨特的定頻平均電流模式控制架構。以實現快速暫態響應和卓越的迴路穩定性,並在無外部感測電阻的情況下實現了快速和準確的輸出電流編程和監視。可調式磚牆式電流限制功能使LTC7103非常適合電流源應用,例如電池或電容充電和LED照明。

LTC7103在無負載情況下調節輸出電壓時僅汲取 2μA 輸入靜態電流,因此可在始終保持導通應用中延長電池壽命。低漣波高載模式 (Burst Mode) 操作在輕負載運行時保持高效率,同時保持低輸出漣波。為進一步使漣波降至最小,也可選擇脈衝跳躍模式。LTC7103具備相當短的40ns最短導通時間和 100% 最大工作週期,使輸出電壓可設定為1V直至輸入電壓之間的任意電壓。LTC7103具有8個針腳可選的固定輸出電壓設定點,包括從1.2V至15V的常用電壓軌。基於這些預設定輸出電壓,使其無需外部電阻分壓器,因而可節省電路板空間並降低無負載靜態電流。內部電壓迴路補償基於開關頻率自動地調節,以確保速度和穩定性。另外,電壓迴路可利用 OPTI-LOOPR 補償從外部進行優化。

LTC7103 採用具備高壓針腳間隔的散熱加強型 5mm x 6mm QFN-36 (26) 封裝。工業溫度等級版本 LTC7103IUHE 經測試可確保在攝氏–40度至125度的操作接面溫度範圍內運行。而高溫等級版本的 LTC7103HUHE可操作於攝氏–40度至150度的接面溫度範圍,另外,高可靠性版本 LTC7103MPUHE可於攝氏–55度至150度的操作接面溫度範圍內操作。所有版本均可現貨供應。

產品特色

‧寬廣 VIN 範圍:4.4V 至 105V (110V 絕對最大值)

‧超低 EMI / EMC 輻射:符合 CISPR 25 Class 5 標準

‧當調節 48VIN 至 3.3VOUT 時,IQ 為 2μA

‧無需外部 RSENSE 實現快速和準確的輸出電流編程和監視

‧磚牆式電流限制

‧很短的最小導通時間:40ns

‧寬廣VOUT範圍:1V至VIN

‧100% 最大工作週期操作

‧可編程固定頻率:200kHz至2MHz

‧8 個針腳可選的固定 (1.2V 至 15V) 或可調輸出電壓

‧輕負載時可選脈衝跳躍或低漣波高載模式操作

‧PLL同步化至外部時脈

‧EXTVCC LDO 採用 VOUT = 3.3V 至 40V 為晶片供電

‧OPTI-LOOP 或固定內部補償

‧輸入和輸出過壓保護

‧散熱加強型 (5mm x 6mm) QFN 封裝
