凌力爾特40VIN、2.1A軌對軌LDO+採用TSSOP封裝
現可提供高溫攝氏150度H級版本

【CTIMES/SmartAuto 編輯部報導】   2016年09月26日 星期一

瀏覽人次:【2031】


凌力爾特 (Linear) 日前推出採用 TSSOP 封裝的 LT3086 較高溫度H 級版本。LT3086 屬於凌力爾特功能豐富的 LDO+系列,具備先前線性穩壓器無法提供的重要功能。 40V、2.1A 低壓差線性穩壓器 (LDO) 提供具外部可設定電流限制的電流監視功能,以及能夠從外部控制熱量限制的溫度監視功能。元件包括可編程電源良好狀態標記、電纜壓降補償且非常容易並聯。LT308x LDO 系列的電流基準可提供調節,而不受輸出電壓影響。

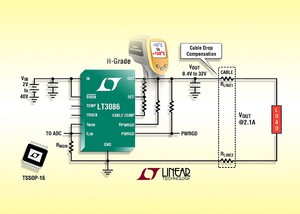

LT3086 較高溫度H 級版本能夠從外部控制熱量限制的溫度監視功能...
LT3086 較高溫度H 級版本能夠從外部控制熱量限制的溫度監視功能...

LT3086 具備 1.4V 至 40V 輸入電壓範圍。可透過單一電阻在 0.4V 至 32V 範圍內設定輸出電壓,在 2.1A 時壓差電壓僅為 330mV。LT3086 可實現 0.1% 的電壓和負載調節,而不受輸出電壓影響。已微調和精準的 50μA 電流基準精度為 ±1%,因而可隨電壓、負載和溫度變化提供 ±2% 的輸出電壓容限。由於該元件採用單位增益電壓跟隨器架構,所以輸出電壓調節、頻寬、暫態響應和雜訊 (40μVRMS) 都不受輸出電壓影響。

獨特的內部電路允許多個 LT3086 並聯,以在不需外部鎮流電阻的情況下提供更大的負載電流並提高熱散。可編程電纜壓降補償消除了對負載的線路壓降所引起的調節誤差。除了可編程門檻的電源良好標記,輸出電流和溫度監視還可提供系統監視和診斷 / 調試功能。內部故障保護電路包括過熱關機和具折返的電流限制。熱量限制和電流限制可從外部設定。該元件的電池反接和電流反向保護為最終設計增加了堅固性。

可調輸出版本的 LT3086HFE 採用散熱加強型 TSSOP 表面黏著封裝,元件可操作於攝氏–40度至 150度的接面溫度範圍,目前已可供貨。(編輯部陳復霞整理)

產品特色

‧操作接面溫度範圍:攝氏–40度至150度 (僅 H 級版本 TSSOP 封裝)

‧寬廣輸入電壓範圍:1.4V 至 40V

‧採用單一電阻設定輸出電壓:0.4V 至 32V

‧輸出電流:2.1A

‧隨電壓、負載和溫度變化提供 ±2% 容限

‧輸出電流監視器:IMON = IOUT/1000

‧具可編程熱量限制的溫度監視器

‧可編程電流限制

‧可編程電纜壓降補償

‧並聯多個元件以提供更大的電流

‧壓差電壓:330mV

‧採用一個電容可使輸出軟啟動並降低雜訊

‧低輸出雜訊:40μVRMS (10Hz 至 100kHz)

‧精準的可編程外部電流限制

‧具可編程門檻的電源良好標記

‧陶瓷輸出電容:最小 10μF

‧關機時的靜態電流:<1μA

‧電池反接、電流反向保護

‧採用 4mm x 5mm 16 接腳 DFN、16 接腳 TSSOP、7 接腳 DD-PAK 和 7接腳 TO-220 封裝
