意法半導體新款車規1200V閘流體率先通過超高可靠性功率控制測試


【CTIMES/SmartAuto 編輯部報導】   2015年06月15日 星期一

瀏覽人次:【10538】


意法半導體(STMicroelectronics, ST)的TN5050H-12WY是款高功率矽控整流器閘流體(Silicon-Controlled Rectifier Thyristor),擁有高達1200V的阻隔電壓並實現了車規產品的高品質。新產品的電流處理能力具高達80A及工作溫度高達攝氏150度,不僅滿足車用半導體市場的各項嚴苛要求,更證明了意法半導體長期在離散功率元件市場上的優勢。

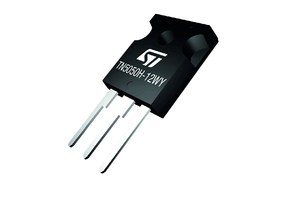

意法半導體(ST)的TN5050H-12WY是款高功率矽控整流器閘流體
意法半導體(ST)的TN5050H-12WY是款高功率矽控整流器閘流體

TN5050H-12WY適用於各種AC/DC轉換器,包括電動車(Electric Vehicle, EV)和其它充電設備、太陽能及風力發電逆變器、固態繼電器、不斷電系統及工業焊接系統。新款元件的突波電流(surge-current)處理功能、散熱與耐過電壓(overvoltage)性能均經最佳化,能夠協助客戶降低設計組件的成本。此外,TN5050H-12WY是同級產品中唯一可提升可靠性、品質及供貨服務,並通過AEC-Q101認證及取得汽車生產性零組件核准程序(Production Part Approval Process, PPAP)證書的產品。

新產品為設計人員實現了與使用傳統二極體相同的功率及散熱效率、更低的成本以及更小的電路板空間需求。TN5050H-12WY閘流體目前已開始量產。(編輯部陳復霞整理)

產品特色

‧出色的突波電流處理能力(在10ms內高達至580A);

‧優異的耐突波電壓性能,能夠承受高達1300V的最大正向峰值突波電流與反向阻斷電壓;

‧出色的散熱性能,當接面溫度達攝氏150度時,接面至封裝外殼的熱阻率僅為0.3 °C/W;

‧低通態電壓降(最大電壓)100A時僅有1.55 V (Tj= 25 ℃);

‧低關態功耗,在1200V 時最高5uA(Tj=25 °C);

‧印刷電路板沿面距離(creepage distance)超過4mm,大幅簡化了印刷電路板在實際應用中的佈線。

關鍵字: 閘流體  矽控整流器  車用半導體  轉換器  電動車  突波電流  印刷電路板  ST(意法半導體系統單晶片
