Vishay推出超高精度Z箔表面貼裝倒裝晶片分壓器


【CTIMES/SmartAuto 陳盈佑報導】   2008年05月15日 星期四

瀏覽人次:【3148】


Vishay Intertechnology, Inc.宣佈推出新型VFCD1505表面貼裝倒裝晶片分壓器。當溫度范圍在0°C至+60°C以及-55°C至+125°C(參考溫度為+25°C)時,該分壓器分別具有±0.05ppm/°C和±0.2 ppm/°C的超低絕對TCR、在額定功率時 ±5ppm的出色PCR跟蹤(自身散熱產生的RΔ)及±0.005%的負載壽命穩定度。

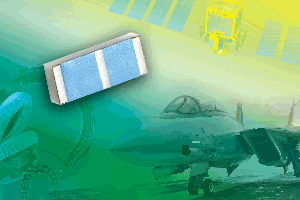

VFCD1505集±0.05 ppm/°C的超低絕對TCR、 0.1 ppm/°C的TCR跟蹤、 0.005%的負載壽命穩定度和5 ppm PCR跟蹤於一體。(來源:廠商)
VFCD1505集±0.05 ppm/°C的超低絕對TCR、 0.1 ppm/°C的TCR跟蹤、 0.005%的負載壽命穩定度和5 ppm PCR跟蹤於一體。(來源:廠商)

VFCD1505可為同時蝕刻在公共襯底上的一塊箔上的兩個電阻間提供±0.01%的緊密容差匹配(可低至±0.005%)和0.1ppm/°C的TCR跟蹤。對設計人員而言,該一體化架構的電氣特性可改進性能,並實現比分離電阻和配對設計更高的構建利用率。

該種新型分壓器採用Vishay的突破性"Z-箔"技術製成,極大地降低了電阻元器件對環境溫度變化(TCR)和所施加功率變化(PCR)的敏感性。與任何其他電阻技術相比,Z箔技術提升了一個量級的穩定性,使設計人員可保證在固定電阻應用場合的高度準確性。

該新型器件可應用于高精度儀器放大器、橋接網路、差分放大器及電橋電路中的比例臂,以生產具有超高穩定性和可靠性的產品,例如醫療、測試及軍用設備等。有符合EEE-INST-002的器件供應(MIL-PRF 55342)。

VFCD1505可在溫度為70°C時,連續2000個小時保持±0.005%的負載壽命穩定度; 0.1 W的額定功率(按兩個電阻值比例分攤);小于0.1 PPM/V的低電壓系數;小于-40 dB的電流噪聲;0.05 μV/°C的熱EMF;該器件具有1.0 ns的無振鈴快速附應時間,並且採用無感(<0.08 μH)和無電容設計。

該器件具有最強的靜電放電抗擾能力,可承受超過25kV的靜電放電,這大幅提升了產品的可靠性。在1K至10K的電阻範圍內,透過校準可實現任意容差範圍的值。

關鍵字: 晶片分壓器  Vishay  其他電源元件
