R&S示波器添新兵 具10位元垂直解析度


【CTIMES/SmartAuto 報導】   2018年02月07日 星期三

瀏覽人次:【1206】


羅德史瓦茲(R&S)日前推出全新RTM3000系列及RTA4000系列示波器,再次壯大R&S示波器產品線陣容,其10位元垂直解析度可滿足電源量測應用中嚴苛的測試需求。R&S RTA4000 系列示波器更提供高達1 Gsample的擷取儲存深度,是分析串列協定的理想選擇。

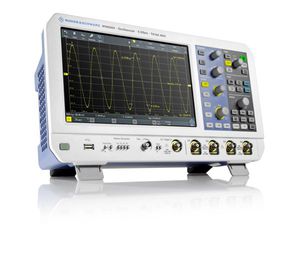

Rohde & Schwarz示波器添新兵  產品線軍容壯盛
Rohde & Schwarz示波器添新兵 產品線軍容壯盛

全新R&S RTM3000系列示波器提供100MHz、200MHz、350MHz、500MHz和1GHz的頻寬選擇,並整合擁有專利的5 Gsample/s取樣率、10位元類比數位轉換器,每通道標準配置40 Msample的取樣率(在交替模式下為80 Msample),通過選配的分段儲存功能可擴展儲存深度至400 Msample。R&S RTA4000系列示波器在頻寬方面同樣有200MHz、350MHz、500MHz和1GHz可供選擇,除了一樣內建10位元類比轉換器,並提供更深的儲存深度,每通道的標準配置高達100 Msample(交替模式下為200 Msample)以及分段儲存模式下1 Gsample的儲存深度。除此之外,RTM3000及RTA4000系列另一項共同的特色是兩者皆採用10.1吋電容式觸控螢幕,方便使用者快速操作。

Rohde & Schwarz市場應用副總裁Joerg Fries表示:「我們的工程技術人員不斷將具有創新技術的示波器導入市場,幫助使用者增加解決各種測試挑戰的信心。全新的示波器系列具備同級示波器產品中絕無僅有的10位元垂直解析度及最深的儲存深度,更能吸引使用者青睞。全新的R&S RTM3000、R&S RTA4000、R&S RTC1000,以及先前所發佈的R&S RTB2000系列,堪稱是市面上同類型示波器中最先進的產品。」

在進行直流電源漣波和雜訊測試等電源量測時,需使用具有較高垂直解析度、低雜訊和優異直流增益線性度的示波器。在過去三十年裡,示波器市場由8位元垂直解析度的產品主導,可將訊號轉換至256階垂直位置上。全新R&S RTM3000和R&S RTA4000系列示波器具備10位元類比數位轉換器,支援垂直量化達1024階,相較傳統的8位元示波器可產生多達4倍的波形,是漣波和雜訊測試的完美首選。此外,R&S RTA4000系列示波器更提供了領先同類產品的訊號完整性指標,例如1%的DC增益精確度。

除頻寬和取樣速率之外,儲存深度是示波器另一個重要指標,它決定了示波器對解決各種測試問題的覆蓋能力。更大的儲存深度讓使用者在測試和故障排除時有更長的波形捕獲時間,這對分析串列通訊協定或電源啟動停止過程的時序問題尤其重要。R&S RTM3000系列提供優於業界其他同類產品8至20倍的儲存深度,而具有1 Gsample儲存深度的R&S RTA4000系列示波器的分段儲存能力的更可達200倍。

R&S RTM3000系列頻寬從100MHz到1GHz共有五種選擇,每個頻寬提供雙通道及四通道兩種型號;R&S RTA4000系列,從200MHz到1GHz的四種頻寬選擇則全部為四通道型號。使用者更可根據不同使用需求來選擇各種功能升級選項,包括16個數位通道的邏輯分析儀(MSO)、各種通訊匯流排的協定解碼和觸發功能、以及內建的任意波形和訊號產生器。
