Zytronic新一代觸控技術 重新設定速度、準確性及性能標準


【CTIMES/SmartAuto 林彥伶報導】   2018年06月19日 星期二

瀏覽人次:【1255】


Zytronic致力於客制耐用的投射電容(PCT、MPCT)觸控感測器技術,為觸控介面速度、準確性及性能設立了新標準,針對電子雜訊以及嚴刻的工業環境推出了ZXY500系列新型多點觸控控制器。

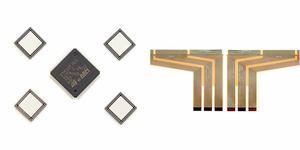

重新設定速度、準確性及性能標準的Zytronic新一代觸控技術。
重新設定速度、準確性及性能標準的Zytronic新一代觸控技術。

Zytronic為新型控制器客制設計觸控感測器(客戶尺寸和規格客制),沒有最小訂單數量(MOQ)的要求。

對於專用設計的Zytronic觸控感測器而言,ZXY500領先業界的40V控制器板上驅動信號以及新型觸控感應演算法,因此具備出色的抗干擾觸控性能(顯示器『5 - 86英寸』)。ZXY500具備優異的抗干擾性能,減少了顯示器與感測器間的間隔,降低了光學視差,改善了顯示器的成像效果。

此外,控制器高信噪比實現了觸控感測器與無線技術的集成,例如:射頻識別/NFC閱讀器、Qi充電器;控制器韌體是動態變化的,內部演算法複雜,操作環境下免受電磁干擾。通過ZXY500對Zytronic互電容觸控檢測技術與韌體進行優化使用,在極具嚴苛挑戰性的工業環境下/公共場合中使真正的多點觸控功能可以實現。即使觸控面板上面放了一片超過8mm厚度的覆蓋玻璃也能使用。同時, 戴手套也能使用, 觸控感測器表面不受雨水、咸水、油或冰的影響。

行銷副總Ian Crosby評論:「Zytronic已為觸控性能定義了新標準,使感測器能夠在工業環境(先前不能運行的工業環境)下可靠地被使用而無誤。儘管在強電磁干擾/接觸污染物的情況下,ZXY500觸控式螢幕仍具有非常堅固的使用者介面。對於戶外應用和無人看守的應用來說, 絕對是最理想的,完全不受物理性損壞與環境影響,而且也不會影響性能。」

ZXY500可同時支持80個觸控點,真正支持多用戶互動,也提供防手掌誤觸功能。速度更快;觸控座標更新只需1秒;與上一代控制器相比,控制器輸出觸點延遲減少了三分之一,改善了用戶體驗。可以使用韌體設定每一通道,從而在傳輸模式或接收模式進行操作。當觸控式螢幕需要特殊比例時, 此功能使應用性更加廣泛。在感測器設計上也取得了相關的進展,明顯地減少了非活動邊框 - 例如:55英寸觸摸感測器可以設計10mm的邊框。

儘管有高強度驅動信號,控制器和觸控感測器可通過5V USB介面進行供電,不再需要單獨電源供電。ZXY500以USB輸出為標準,但也有RS232、I2C、SPI、介面選項,從而簡化工業/醫療應用系統整合。

最小控制器(新型ZXY500控制器系列)的尺寸降低至61 x 64mm,有64個通道。撓性電路板(FPC)(連接觸摸感測器連接與新型控制器)的長度減少至120mm,更加有利於實現整體緊湊觸控系統設計。

新的控制器已被設計為HID(人機周邊設備)相容裝置,為後續使用的Windows作業系統提供『隨插即用』功能,還支援多點觸控設計Linux版本和Android版本。全部參數設定值(包括校準資料)都可以存儲在控制器的記憶體中;一旦第一次初始設定優化觸控式螢幕(『第一台參考樣機, 俗稱黃金樣品裝置』)後,可以直接將這些設定參數值複製到韌體中,不需要進行重複設定和校準。

獨一無二的ASIC(專用積體電路)使控制器具備優越性能與功能,使用Zytronic客制的ZXY500系列晶片。Zytronic投資100多萬美元開發新型專用積體電路,降低了控制器成本與尺寸,排除了報廢風險(使用協力廠商元件核心部件設計帶來的風險)。新型專用積體電路也是可用的,配置了32位元的ARM Cortex微處理器(通過Zytronic專有觸控檢測演算法進行載入),作為『晶片組』。

為簽署特殊授權合約的客戶提供核心晶片設計、控制器示意圖、材料清單。Zytronic工程師將與客戶合作,直接根據主機板設計ZXY500控制器,進一步降低成本,節約寶貴的空間。

Zytronic正發行3個優化過的ZXY500系列控制器,以滿足不同尺寸的觸控需求。建議5 - 20英寸感測器使用64通道ZXY500-U-OFF-64,20 - 55英寸感測器使用128通道 ZXY500-U-OFF-128,尺寸超過55英寸感測器使用256通道ZXY500-U-OFF-256。

關鍵字: 觸控技術  感測器  Zytronic
