ADI 60V、雙通道、雙相升壓控制器能串聯輸出以調整超過 200V 電壓


【CTIMES/SmartAuto 報導】   2018年09月26日 星期三

瀏覽人次:【176】

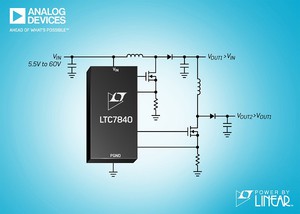

Analog Devices, Inc (ADI) 宣佈推出 Power by Linear? LTC7840,其為一款雙相非同步升壓控制器,可驅動兩級外部 N 通道功率 MOSFET 。該元件可設定為單通道或雙通道輸出升壓穩壓器,如需提供較高的電壓,則第一個通道的輸出可送入第二個通道的輸入,從而產生超過幾百伏的輸出電壓。LTC7840 的典型應用是利用第一個通道將 12V 輸入電壓提升到 48V,第二個通道將 48V 升壓至 240V 並提供高達 700mA 的輸出電流,非常適合汽車、工業和醫療應用。

ADI 60V、雙通道、雙相升壓控制器能串聯輸出以調整超過 200V 電壓
ADI 60V、雙通道、雙相升壓控制器能串聯輸出以調整超過 200V 電壓

LTC7840可操作於 5.5V 至 60V 的輸入電壓範圍,並根據外部元件的選擇來調整輸出電壓。可對多達 4 個功率等級採用錯相時脈,大幅降低輸入和輸出濾波要求。外部 MOSFET 以一個固定的頻率 (設定範圍為 50kH 至 425kHz) 執行切換開關操作,並可同步至一個外部時脈。LTC7840 的每一通道並可設定為 SEPIC 或反馳式拓撲,因而擁有高度彈性。其他特點包括可調最大操作周期、可調最短導通時間,以及峰值電流模式控制下的超載和過壓保護。

LTC7840 已可現貨供應,可提供兩種耐熱性能增強型 28 接腳封裝:扁平 4mm x 5mm QFN 和 TSSOP 封裝。E 和 I 等級元件特適操作於 –40°C 至 125°C 操作溫度範圍,而 H 等級元件的操作溫度範圍為 –40°C 至 150°C。

特性概要:LTC7840

‧ 寬廣 VIN 範圍:5.5V 至 60V

‧ 單通道或雙通道輸出兩相操作

‧ 用於滿足高 VOUT 應用的多相串聯

‧ 可調最大操作周期

‧ 可調最短導通時間

‧ 透過打嗝模式實現過電流保護

‧ 輸出過壓保護

‧ 可設定和可鎖相操作頻率:50kHz 至 425kHz

‧ 可調電流限制

‧ 用於閘極驅動器的內部 10V LDO 穩壓器

‧ 兩個 RUN 接腳和雙通道電源良好監視器

‧ 非同步拓撲 / VOUT 僅受限於外部組件的選擇

‧ 適合於升壓、SEPIC 和反馳式的彈性拓撲
