凌力爾特40V、400mA降壓穩壓器具備雙組追蹤LDO


【CTIMES/SmartAuto 編輯部報導】   2014年10月22日 星期三

瀏覽人次:【4854】


凌力爾特(Linear)日前發表MSOP-16E封裝的400mA、40V降壓開關穩壓器LT3668,該元件具備雙組追蹤LDO輸出,提供完整、強固的電源方案,以因應要求感測器電源需緊密追蹤所量測 ASIC 電源的應用。

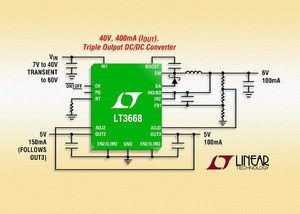

/news/2014/10/22/0944209960S.jpg

LT3668可操作於4.3V至40V的輸入電壓範圍,並可提供達60V的瞬變保護,因此適合汽車及工業應用。內部600mA開關可提供高達400mA的電流,可分配至一次側輸出的結合負載及兩個追蹤LDO。一次側開關通道提供低如1.2V的輸出,而每個LDO可提供低至1.1V。當三個通道均穩壓時,LT3668僅需少量的靜態電流,因此成為always-on汽車應用的理想選擇。

LT3668的切換頻率可由使用者設定於250kHz至2.2MHz,而使設計者可最佳化效率,同時避開雜訊敏感頻段。每個內建的追蹤LDO具有達200mA的精準可編程電流限制以確保可靠性。追蹤LDO的高精度使其適用於驅動ADC及感測器。雖然LDO能夠透過獨立的輸入供電,但從一次側開關輸出可確保高效率及低雜訊。結合散熱加強型MSOP-16E及高切換頻率,可使外部電容和電感維持小型,而提供一個精小和具備散熱效益的接腳佔位。

LT3668的主切換器運用高效率600mA開關,並將必要的振盪器、控制、邏輯電路整合至單一晶粒中。透過特殊設計方式可於寬廣輸入電壓範圍內實現高效率,同時電流模式架構更可達到快速的瞬變響應和卓越的迴路穩定性。其他特點包括電源指示燈、同步化能力、電池反接保護、電流和熱限制和可編程欠壓鎖住。

LT3668EMSE目前供貨散熱加強型16接腳 MSOP封裝。LT3668IMSE 經測試並保證可操作於攝氏-40至125操作接面溫度範圍,元件可立即供貨。

產品特色

*採用單一輸入產生三路電源僅需一個電感

*雙組低壓差線性追蹤穩壓器

*具有可設定電流限值的200mA 輸出

*1.6V至45V 輸入範圍

--故障保護至+/-45V

*降壓穩壓器:

--低漣波 (<15mVP-P) Burst Mode操作

--利用內部電源開關提供400mA輸出

--4.3V至40V輸入操作範圍(60V最大值)

*250kHz至2.2MHz的可調開關頻率

*可同步範圍介於300kHz和2.2MHz

*可編程欠壓鎖住

*電源良好指示器

*採用散熱加強型16接腳MSOP封裝

關鍵字: 降壓穩壓器  LDO  Linear(凌力爾特, 凌力爾特電壓控制器
