凌力爾特24位元2Msps SAR ADC可達到145dB 動態範圍


【CTIMES/SmartAuto 編輯部報導】   2015年11月10日 星期二

瀏覽人次:【2893】

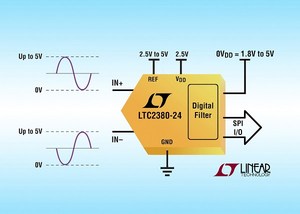

凌力爾特(Linear)日前發表突破性的無延遲24位元2Msps連續漸進暫存器(SAR)類比數位轉換器(ADC)LTC2380-24。LTC2380-24內建數位濾波器,可即時平均1至65,536的轉換結果,將動態範圍由1.5Msps 的101dB大幅改善為30.5sps 輸出資料傳輸率的145dB,使其適合對於動態範圍具備嚴苛要求的地震及醫療等眾多應用領域。

LTC2380-24使用晶片上的數位濾波器來平均轉換結果,去除了數位主機的處理負荷,並節省了數位資源和相關的功率。
LTC2380-24使用晶片上的數位濾波器來平均轉換結果,去除了數位主機的處理負荷,並節省了數位資源和相關的功率。

LTC2380-24使用晶片上的數位濾波器來平均轉換結果,去除了數位主機的處理負荷,並節省了數位資源和相關的功率。此外,LTC2380-24使相關的結果可透過低至2MHz之串列時脈讀出,因此可輕鬆連接微處理器,而能使用速度較慢的元件。LTC2380-24實現了真正的24位元雜訊性能,並具有INL最大值為+/-3.5ppm 的高直流精度,且從單一2.5V電源只耗28mW。

LTC2380-24 目前供貨小型 MSOP-16 及 4mm × 3mm DFN-16 封裝,其與 LTC2378-20 系列的 1Msps 0.5ppm INL 無延遲 SAR ADC腳位相容,可輕易進行系統升級至 24 位元。(編輯部陳復霞整理)

產品特色

‧ 保證24位元無缺碼

‧ 內建數位濾波器

‧ 101dB 動態範圍 (Typ) @ 1.5Msps

‧ 145dB 動態範圍 (Typ) @ 30.5sps

‧ +/-0.5ppm INL (Typ)

‧ ?117dB THD (Typ) @ fIN = 2kHz

‧ 低功耗:28mW @ 2Msps

‧ 50Hz/60Hz 拒斥

‧ 單一 2.5V 電源

‧ 16接腳 MSOP & 4mm × 3mm DFN 封裝
