凌力爾特推出具快速60V保護的高壓側N通道MOSFET驅動器
提供100%工作週期能力

【CTIMES/SmartAuto 陳復霞整理報導】   2017年07月14日 星期五

瀏覽人次:【1257】


美國亞德諾半導體 (Analog Devices, Inc.,ADI) 旗下的凌力爾特 (Linear Technology Corporation) 日前推出高速、高壓側N通道MOSFET驅動器 LTC7003,該元件可採用高達60V的電源電壓操作。其內部充電泵全面增強了外部N通道MOSFET開關,使其能無限期保持導通。LTC7003強大的1Ω閘極驅動器能以非常短的轉換時間和 35ns 傳播延遲輕易地驅動大閘極電容MOSFET,因此非常適合高頻開關和靜態開關應用。

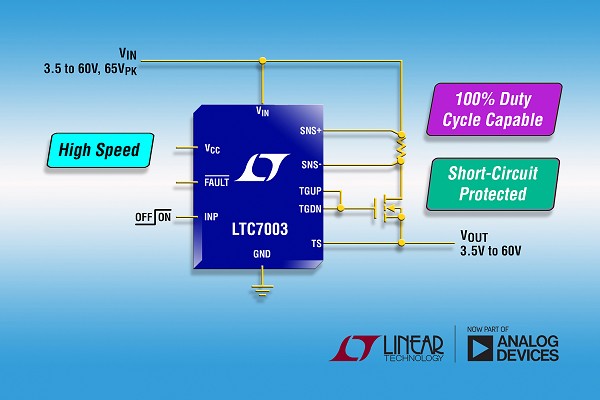

/news/2017/07/14/1734174100S.jpg

LTC7003 可操作於 3.5V 至 60V (65V 絕對最大值) 輸入電源範圍內,具 3.5V 至15V驅動器電源範圍。該元件透過監視外部感測電阻兩端的電壓來檢測過電流情況,此電阻與外部MOSFET開關的漏極串聯。當LTC7003感測到開關電流超過預設值時,便會確定一個故障標記,開關則關斷一段時間,關斷時間長短由外部定時電容設定。經過預定冷卻時間後,LTC7003則會自動重試。

LTC7003用來接收一個以地為基準的低壓數位輸入訊號,並快速地驅動一個高壓側N通道功率MOSFET,該MOSFET的漏極可比地高60V。當驅動1000pF負載時,快速13ns上升和下降時間可使開關損耗降至最低。LTC7003具可調電流限制、電流監視輸出以及可調過壓鎖住和致能輸入。

LTC7003採用MSOP-16封裝。可提供3種操作接面溫度等級版本,延展型及工業溫度級版本的溫度範圍為攝氏–40度至125度、高溫汽車級版本的溫度範圍為攝氏–40度至150度,而軍用溫度級版本的溫度範圍則為攝氏–55度至150度。

產品特色

‧寬廣VIN 工作範圍:3.5V 至 60V (65V 絕對最大值)

‧內部充電泵提供100% 工作週期能力

‧1Ω下拉、2.2Ω上拉實現快速導通和關斷時間

‧快速35ns傳播延遲

‧短路保護

‧自動重啟計時器

‧開漏故障標記

‧可調導通和關斷轉換速率

‧閘極驅動器電源範圍為3.5V至15V

‧可調電流限制

‧電流監視器輸出

‧可調輸入欠壓和過壓鎖住

‧低關機電流:1μA

‧CMOS相容型輸入

關鍵字: 驅動器  MOSFET  高壓側  凌力爾特(Linear凌力爾特(Linear亞德諾半導體  ADI(美商亞德諾電子邏輯元件
