凌力爾特FMEA相容、45V LDO具備可操作於寬廣溫度範圍


【CTIMES/SmartAuto 編輯部報導】   2014年12月15日 星期一

瀏覽人次:【3178】

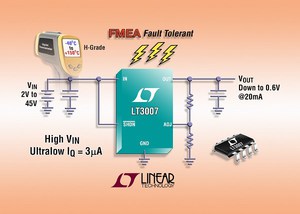

凌力爾特(Linear)日前發表寬廣溫度範圍的H等級版本LT3007。其為該公司高壓、微功耗、強固的PNP-based LDO系列最新元件,具有3uA超低靜態電流。H等級攝氏150度接面溫度符合高溫或高功率汽車及工業應用需求。

/news/2014/12/15/1628574770S.jpg

LT3007的高輸入電壓能力涵蓋2.0V至45V,可調輸出電壓範圍為0.6V至44.5V,可操作於各式應用。LT3007的接腳為FMEA(失效模式與影響分析)相容,輸出可在相鄰針腳短路、或針腳懸空時保持、或低於穩壓。該元件的3uA靜態和關機(<1uA)電流擁有超低待機功耗,使此IC適用於不需關機,或需要適度輸出驅動功能和高輸入電壓應用,諸如遠端監控、以及針對要求延長續航力的「保持運作」系統的超低電池供電記憶體。

LT3007可提供高達20mA的輸出電流與僅300mV的相應低dropout電壓。於輸出、負載和溫度範圍內輸出電壓容差並嚴格調控於+/-2%以內。透過低ESR、小如2.2uF的陶瓷輸出電容,使IC可達到穩定性和瞬變響應。內部保護電路,包括電池反接保護、逆向輸出和逆向輸出至輸入保護、電流限制和過熱限制,提供更高的強固性。

LT3007提供E及I等級 8接腳SOT-23封裝,藉由3接腳熔燒至接地焊墊可使固定及可調版本達到強化的效能。(編輯部陳復霞整理)

產品特色

‧FMEA容錯:於鄰近針腳短路或針腳懸空時輸出可保持、或低於穩壓

‧超低靜態電流:3uA

‧H等級操作接面溫度範圍:攝氏-40度至+150度

‧VIN範圍:2.0V至45V

‧可調式VOUT:0.6V至44.5V

‧固定輸出電壓:1.2V,1.5V,1.8V,2.5V,3.3V,5V

‧於輸出、負載及溫度範圍輸出容差在+/-2%以內

‧低Dropout 電壓:於全負載時為300mV典型值

‧輸出電流:20mA

‧可透過低ESR、陶瓷輸出電容(最小2.2uF)達到穩定

‧關機電流:<1uA

‧電池反接、逆向輸出及逆向電流保護

‧過熱限制及限流保護

‧8接腳散熱強化型TSOT-23封裝
