凌力爾特600mA 負 LDO+ 提供軌對軌操作、可設定限流及輸出電流監視器


【CTIMES/SmartAuto 報導】   2013年10月01日 星期二

瀏覽人次:【1087】


凌力爾特 (Linear Technology Corporation)日前發表該公司LDO+系列之最新元件LT3090,其為一款600mA低壓差負線性穩壓器,具備低雜訊、軌對軌操作、精密可設定電流限制和雙向輸出電流監視器。該元件具備電纜壓降補償功能,可輕易並聯以達到更高的電流或PCB導熱,並可配置為浮動三端穩壓器。 LT3090的輸入電壓範圍為-1.5V至-36V。單一電阻可設定可調軌對軌輸出電壓,範圍從0V至-32V,壓差僅300mV(於全負載時的典型值)。該元件具有修整、±1%準確度的50μA電流源參考,並於整個電壓、負載和溫度範圍具備±2%的輸出電壓容差。基於該元件的單位增益電壓追隨器架構,使其輸出電壓穩壓、頻寬、瞬變響應和輸出雜訊(於10Hz至100kHz頻寬為18μVRMS)均可保持獨立於輸出電壓之外。 LT3090是負邏輯電源、低雜訊儀表和射頻設施、堅固的工業設備和後穩壓切換電源的理想選擇。

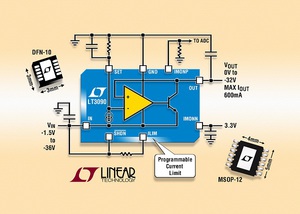

600mA 負 LDO BigPic:600x428
600mA 負 LDO BigPic:600x428

LT3090具有優異的穩定性,以及包括小型、低成本陶瓷電容等廣泛的輸出電容。其可透過最小4.7μF的輸出電容穩定操作。單一電阻並可調節精準的可編程限流。該元件的雙極電流可監視電流源或吸收與輸出電流成比例的電流,因此適用於系統監控。 LT3090的雙向關機機功能並允許該元件以正或負邏輯位準操作。LT3090的精準關機門檻可針對穩壓器的輸入電源或正系統電源電壓啟用可設定的穩壓器的UVLO門檻。IC的內部保護電路包括具備返折的限流和具備遲滯的過熱關機。在穩壓器負載會返回至正電源的雙極電源應用中,OUT接腳可拉至高於GND 達40V,並將仍使LT3090可安全啟動

LT3090 目前供貨扁平 (0.75mm) 3mm x 3mm 10接腳 DFN 及12接腳 MSOP 封裝,並均具備背面散熱墊。E及I等級可操作於-40°C 至 +125°C接面溫度、H等級可操作於 -40°C 至 +150°C、 MP等級可操作於-55°C 至 +150°C的最寬廣溫度範圍。E等級版本千顆量購計之單價$2.15 美元起。所有元件均可供貨。

關鍵字: LDO  穩壓器  凌力爾特(Linear
