具 I2C 調光控制的 36V、雙通道、1.6A同步降壓 LED 驅動器


【CTIMES/SmartAuto 報導】   2017年11月30日 星期四

瀏覽人次:【1112】

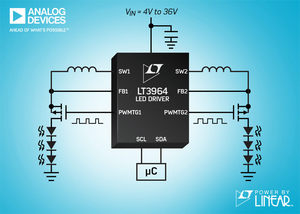

亞德諾半導體公司 (Analog Devices, Inc.) 宣佈推出 Power by Linear 的 LT3964,該元件為一款雙通道、36V、高效率、同步、降壓型 LED 驅動器,具內部 40V、1.6A 電源開關和 I2C 介面,藉此簡化了 LED 調光控制。LT3964 可運作於4V 至 36V 的寬廣輸入範圍,提供兩個獨立控制而可以高達 2MHz 切換的 LED 驅動器,透過小型外部零組件構成了高整合度、精省的解決方案。

/news/2017/11/30/1759226570S.jpg

LT3964 運用固定頻率、電流模式控制,並作為具準確電流調節的定電流和定電壓源運行,以在汽車、工業和建築照明應用中提供最佳 LED 照明。在全電流負載時,兩個通道同步運行可產生高於 94% 的效率。

該元件的 400kHz I2C 介面大幅簡化了數位 PWM 調光。其不須從微控制器向 LED 驅動器提供 PWM 訊號,而是透過想要的調光工作週期設定內部暫存器,其可同步至內部時脈。元件提供高達 8192:1 的調光比,並排除了 PWM 訊號和內部振盪器不同步時所引起的拍頻;或者,在類比調光時,經由可透過 I2C 設定的 8 位標度因數來設定控制電壓與 LED 電流之比,則允許對類比調光調節進行更強的控制。該元件亦提供 1000:1 外部 PWM 調光和 10:1 類比調光。

LT3964 的切換開關頻率可在 200kHz 至 2MHz 範圍內設定,或者可同步至一個外部時脈訊號。LED 驅動器的保護功能包括開路 LED 和短路 LED 故障檢測、以及 LED 過電流和過壓檢測,所有均可透過 I2C 介面報告。過熱關機並提供了一層額外的保護。

LT3964EUHE 採用耐熱增強型 36 接腳 5mm x 6mm QFN 封裝。提供 3 種溫度等級版本:延展型和工業溫度級版本可運作於 –40°C 至 125°C (接面溫度) 範圍,高溫等級版本在可運作於– 40°C 至 150°C 範圍。

關鍵字: LED  ADI(美商亞德諾
