意法半導體STSPIN32單相直流無刷馬達控制器


【CTIMES/SmartAuto 報導】   2019年05月27日 星期一

瀏覽人次:【1126】


意法半導體(STMicroelectronics)新款STSPIN32可程式設計馬達控制器/驅動器產品家族新增一款價格實惠的單相直流檢測馬達控制晶片— STSPIN32F0B SiP(系統級封裝)。這款理想的全功能馬達控制器可滿足電池供電工具之日益成長的需求。

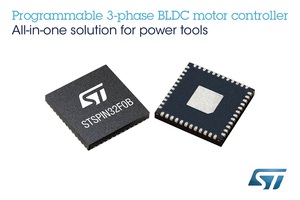

意法半導體STSPIN32單相直流無刷馬達控制器可大幅節省空間、時間和物料成本
意法半導體STSPIN32單相直流無刷馬達控制器可大幅節省空間、時間和物料成本

透過整合一個電流檢測運算放大器,STSPIN32F0B節省了三相直流無刷馬達控制中的三個獨立線圈電流檢測電阻,為使用功能提供更多的I/O連接埠。新的驅動器內建一個48MHz STM32F031x6 *微控制器(MCU),能夠執行6步馬達控制演算法以及應用級功能。

STSPIN32F0B擁有20個GPIO腳位,方便開發者使用MCU的內部功能,包括多達5個通用計時器、一個12位元ADC和一個溫度感測器。MCU還備有I2C、UART和SPI連接埠。

STSPIN32F0B SiP包含一個三通道半橋閘極驅動器,能夠為外部MOSFET輸出高達每通道600mA的電流來為馬達供電。此外,新產品亦整合了一個3.3V DC / DC降壓轉換器和一個12V低壓差(Low-Dropout,LDO)穩壓器,為MCU、閘極驅動器和外部元件供電,以進一步減少物料清單成本,並提升整體系統效能。

新款產品另外整合的功能包括自舉二極體和保護機制,自舉二極體為切換電源提供安全可靠的啟動電壓,其保護機制在嚴峻的工業應用環境中,確保馬達穩定執行。保護功能包括即時可程式設計過流保護、交叉傳導/直通防護、保護所有電源的欠壓鎖定(Under-Voltage Lockout,UVLO),以及過熱保護。

為簡化在STSPIN32的應用設計開發,意法半導體為開發者提供一整套硬體、軟體和韌體工具,其中包括一系列用於有感測器或無感測器的無刷直流馬達控制之即用型6步馬達控制演算法。此外,還讓能使用者選用STM32 Bootloader模式,便於空中(OTA)更新韌體,提升系統升級的靈活性,同時還能降低整體成本。

STSPIN32F0B將電源電壓範圍擴充至45V - 6.7V之間,適用於多種產品,包括兩個鋰聚合物(LiPo)電池供電的攜帶式裝置。為了在馬達閒置時節省電力,待機模式可最大限度地延長電池續航時間,關閉除了為MCU供電的DC-DC之外的所有電路。

STSPIN32F0B現已量產,其採用7mm x 7mm 之電路配置密集的QFN封裝。

關鍵字: ST(意法半導體
