透过新方法为讯号链系统建立电源解决方案


【作者: ADI】2022年05月25日 星期三

浏览人次:【1454】


讯号链系统将实体世界中的类比数据连接到处理数据的数位世界。然而为讯号链系统供电会是一项挑战,因为电源不可以降低系统的整体性能。线性稳压器可以防止性能降低,但代价是功率损耗增加,因此效率降低。


另一方面,开关稳压器可明显提升效率,但其开关特性会引入杂讯,从而影响讯号链系统的性能。借助ADI的 讯号链电源(SCP) 硬体评估平台 和 配套软体工具,无论有无电源应用经验,讯号链硬体工程师都能简单直觉为其讯号链系统设计电源。


什麽是讯号链电源(SCP)平台?

SCP平台是硬体和软体的结合,可因应为讯号链系统开发电源时所遭遇的挑战。其目的在指导系统设计工程师为其仪器仪表、测试测量、工业自动化精密讯号链应用提供优异且完整的电源解决方案。


SCP硬体是一组评估板,该平台的配套软体SCP Configurator为讯号链工程师提供建议,协助他们选择最适合其应用的电源树。SCP平台硬体和SCP Configurator的结合,为设计工程师提供一种快速开发讯号链电源解决方案的方法。

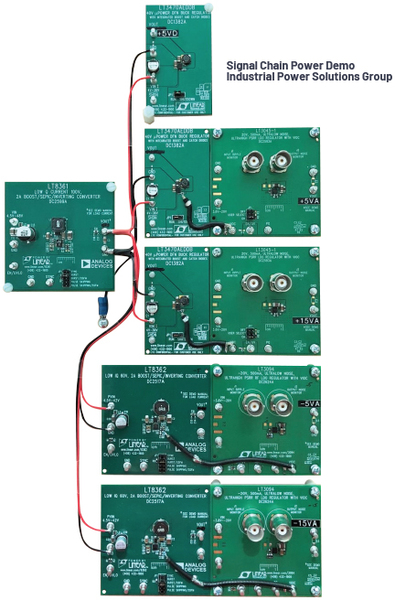

图1 : 为讯号链开发电源解决方案的传统方法之一是连接多个展示板。另 一种方法是使用多个工作台电源。这两种方法都会耗费大量时间,尤其是在优化解决方案时。
图1 : 为讯号链开发电源解决方案的传统方法之一是连接多个展示板。另 一种方法是使用多个工作台电源。这两种方法都会耗费大量时间,尤其是在优化解决方案时。

图2 : 使用SCP平台硬体的电源解决方案示例
图2 : 使用SCP平台硬体的电源解决方案示例

讯号链电源(SCP)硬体评估平台

我们从数千款Power by Linear产品中挑选出一小部分可用於该硬体方案的产品清单,这些产品已在许多讯号链应用中使用,在列表中进行挑选可简化电源产品的选择。其支援多种电源配置,可满足精密讯号链的大部分电源要求,讯号链可以采用升压、降压、升降压、反相和双输出升压/反相拓扑结构。该平台包括一系列可用於後置稳压器以提升系统杂讯性能的正负LDO稳压器。

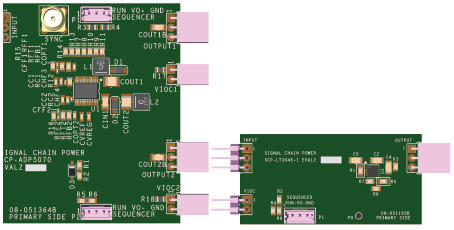

图3 : SCP-ADP5070-EVALZ 双通道DC-DC转换器(左)和 SCP-LT3045-1-EVALZ LDO 稳压器(右)
图3 : SCP-ADP5070-EVALZ 双通道DC-DC转换器(左)和 SCP-LT3045-1-EVALZ LDO 稳压器(右)

硬体平台中的电路板使用标准尺寸,外形很小,附带的输入和输出接头具有预定的极性。这些接脚接头的位置定义明确,支援创建多种板组合。电路板设计的这些方面有助於快速测试不同的电路板配置及其性能,同时保持小而简单的工作空间。

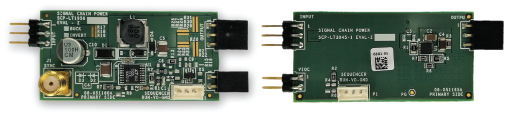

图4 : 虽然拓扑结构不同,但 LT1956 降压转换器(左)和 LT3045-1 稳压器(右)具有相同的电路板尺寸
图4 : 虽然拓扑结构不同,但 LT1956 降压转换器(左)和 LT3045-1 稳压器(右)具有相同的电路板尺寸

除供电外,SCP硬体还支援其他多种功能和特性。电路板在可能需要修改的元件上设计有超大的0805焊盘。这些元件包括回??、补偿、频率设定、软启动、运行和VIOC等。这使得返工和设计调整更加方便。一些SCP开关稳压器支援频率同步。使用SCP板上提供的SMA连接器,可以透过该板??送外部时脉。


SCP硬体并整合了追踪功能,可透过输入到输出控制电压(VIOC)控制为线性後置稳压器供电的开关前置稳压器。VIOC接脚是此追踪功能的输出,其驱动前置稳压器回??(FB)接脚以将LDO稳压器输入电压保持在VOUT + VVIOC。该功能可用於大幅降低LDO稳压器的功耗,同时维持其PSRR性能。使用此功能可提高整体效率。

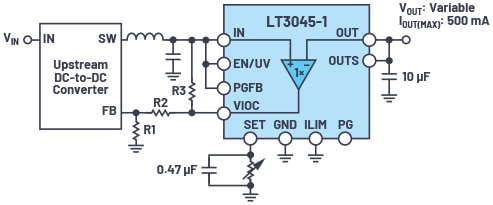

图5 : 在LT3045-1 LDO稳压器上实现VIOC功能的示例
图5 : 在LT3045-1 LDO稳压器上实现VIOC功能的示例

所有SCP开关稳压器和LDO板都经过配置,以便在系统需要以某种顺序上电和/或关断时,用户可以正确的控制每个电源轨的时序。使用者可以从系统发送数位高或低位准讯号,以使能或禁用各电源模组。也可以使用电源时序控制器和监控器(如 LTC2928)来实现此功能。电路板有一个专用接头,用於监视输出并将其设定为所需的电源序列。


SCP硬体平台还包含板配件,包括1×2分线板、1×5分线板、5×1重整板、通板、滤板、单输入板、单输出板。



图6 : 分线板可用於将单一输入电压分成多个轨
图6 : 分线板可用於将单一输入电压分成多个轨

1×2和1×5分线板可用来建立多个并行电压输出轨。每个输出轨上都增加了电流感测和输出滤波功能。


5×1重整板将多输出轨组合成单一引出端DUT连接器,透过SMA连接器提供额外的滤波、电流感测、功率和讯号测量,并提供??囗用於标准输出测量和表徵。

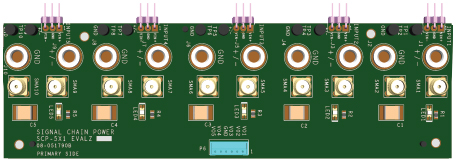

图7 : 5×1重整板将多个电源轨组合成单个连接器分线板
图7 : 5×1重整板将多个电源轨组合成单个连接器分线板

通板用於垫片,以平衡相邻电源轨产生的间隙。滤板也可用於垫片,当需要额外的被动滤波以获得更好的系统杂讯性能时可以使用。滤板支援使用RC、LC、直通电容、铁氧体磁珠和其他接脚网路配置。



图8 : 通板(左)和滤板(右)
图8 : 通板(左)和滤板(右)

单输入和输出板可用於单电源轨评估。它们还有多种介面选项,例如香蕉??囗、采集器或SMA,以用於表徵输入和输出特性。

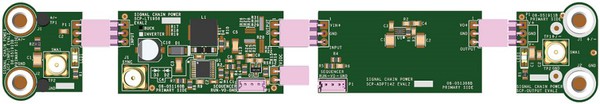

图9 : 使用开关稳压器板、LDO板、输入和输出板的电源配置示例
图9 : 使用开关稳压器板、LDO板、输入和输出板的电源配置示例

利用SCP硬体平台,系统设计人员可以轻松创建和设计完整的电源解决方案,并快速评估讯号链系统的性能。SCP电源板的随??即用配置还实现了快速简便的电源系统优化。当设计优化完成并准备好整合到最终设计中时,所有工程资料都可以在analog.com下载。


讯号链电源(SCP) Configurator

SCP Configurator是SCP系列硬体评估板的配套软体工具。它有一个简单直觉的图形化使用者介面(GUI),无论有无电源设计经验,设计工程师都能快速为其讯号链系统产生电源解决方案。


演算法根据使用者提供的要求产生电源架构的最隹建构模组。首先应确定讯号链系统需要的输入电压源、输出电压和预期负载电流值。如果特定电源轨要求低杂讯,则提供一个核取方块并选中它。这会增加一个LDO後置稳压器以降低电源轨上的杂讯。这又回到了为讯号链开发电源解决方案时最具挑战性的问题:「杂讯低到什麽程度才算好?」


图10中的GUI显示产生的电源解决方案结果。它提供所产生电源解决方案的图形展示,以协助使用者建构电源树并互连所有相关的SCP硬体板系列。并提供每个电源轨的可能替代板列表,这些替代板按输出电流能力提升的顺序来排列。

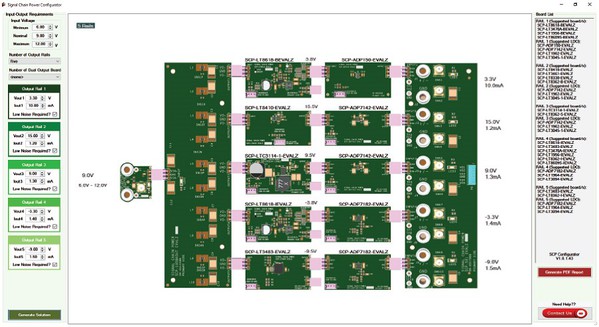

图10 : SCP Configurator软体,图中产生的解决方案具有五个输出轨
图10 : SCP Configurator软体,图中产生的解决方案具有五个输出轨

此外,GUI产生的电源解决方案可以PDF格式列印。报告包含同样的输出设计图形表示和每个电源轨的电路板建议列表。报告中增加的内容有助於互连电源模组所需的所有附件清单。报告还包括将用户重定向到相应电路板文档的快捷连结,例如(但不限於)电路板布局设计、物料清单(BOM)、可轻松复制并用於设计叁考的原理图。



图11 : 产生的PDF格式解决方案报告
图11 : 产生的PDF格式解决方案报告

工作原理

一旦完成讯号链系统的客制化电源架构,就可以将建构模组拼接来创建硬体测试平台,并对整个讯号链系统进行性能评估。为了展示SCP平台如何简化讯号链电源解决方案的设计和评估过程,将使用该平台来为 AD4020 差分 SAR ADC设计电源解决方案。在本例中,SCP平台将为 CN0513供电,後者是一款使用AD4020的低漂移、高精度数据获取解决方案。

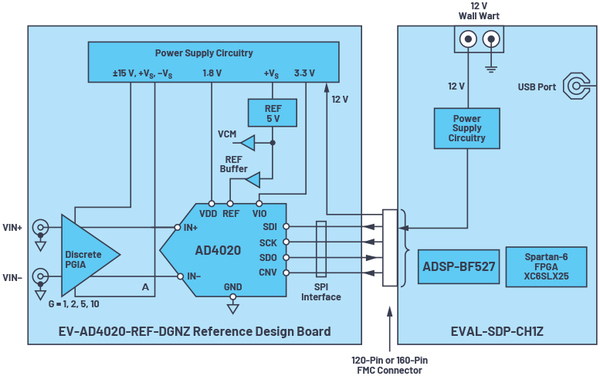

图12 : CN0513的系统架构,可用於评估SCP硬体的杂讯性能
图12 : CN0513的系统架构,可用於评估SCP硬体的杂讯性能

SAR ADC需要一个1.8 V电源(VDD)和一个用於输入/输出介面(VIO)的数位电源。VIO电源轨可以处理1.71 V至5.5 V的输入。在本演示中,VIO输入电压设定为3.3 V。可编程增益仪表放大器(PGIA)分别为电源接脚+VS和-VS使用两个电压轨。


为了开始使用该平台,SCP Configurator需要一个输入电压要求来为系统产生电源解决方案,因此使用9 V的标准输入电压。

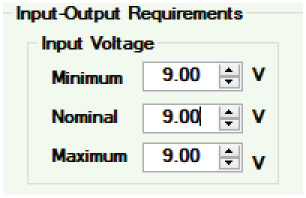

图13 : SCP Configurator的输入电压要求部分
图13 : SCP Configurator的输入电压要求部分

SCP Configurator还使用系统的电压和电流要求。在本演示中,这些将是1.8 V VDD电源轨、3.3 V VIO电源轨以及PGIA双电源轨的+5.5 V和-1.0 V。这些输入的电流要求可以从元件的产品手册中获得,如表1所示。


PGIA输入级使用两个 ADA4627-1 JFET运算放大器,每个最大消耗7.8 mA电流。 因此,最大电流为15.6 mA。考虑到PGIA的其他元件,需要增加一定的电流,导致+VS和-VS轨的最大电流为20 mA。这些将被放入GUI中,以便产生采用SCP平台硬体的电源解决方案。还有一个核取方块,指示电源轨是否有低杂讯要求。若勾选,将会增加一个LDO稳压器来改善电源轨的杂讯性能。对於本演示,所有电压轨都有低杂讯要求。


表1 AD4020电源要求 电源轨 轨电压 最大电流 VDD 1.80 V 1.10 mA VIO 3.30 V 0.30 mA +VS 5.50 V 20.0 mA -VS -1.00 V 20.0 mA

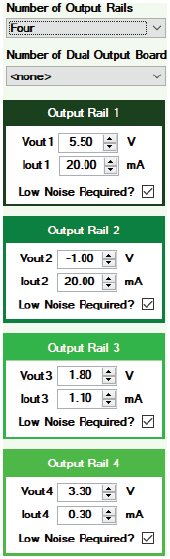

图14 :  SCP Configurator的电源轨要求部分
图14 : SCP Configurator的电源轨要求部分

SCP Configurator产生的电源解决方案如图15所示。还有一个提示,建议对1.8 V和3.3 V输出轨仅使用LDO稳压器。这很重要,因为这对於优化电源解决方案很有用。其背後的原因是,当SCP Configurator产生完整的电源树时,可以根据硬体的外形尺寸轻松更改此电源树。这样就能更快进行对电源解决方案的变更。

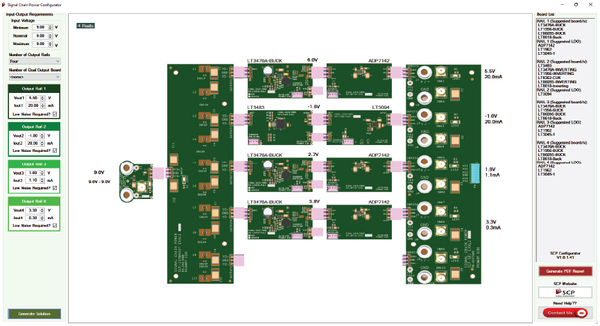

图15 : SCP Configurator根据图13和图14所示要求产生的电源解决方案
图15 : SCP Configurator根据图13和图14所示要求产生的电源解决方案

图16 : 建议对电源轨3和4(1.80 V和3.30 V)仅使用LDO稳压器的提示
图16 : 建议对电源轨3和4(1.80 V和3.30 V)仅使用LDO稳压器的提示

有两种方法可以确定对电源杂讯的容限。第一种方法是了解并量化讯号处理负载对电源杂讯的敏感度1,这很繁琐且复杂。第二种方法是一种优化且实用的方法,即运行快速系统性能评估,这就要用到SCP硬体平台的随??即用系统。


为了衡量硬体的性能,我们获得了CN0513杂讯指标。来自波形产生器的1 kHz正弦波用作评估板的输入,检查ADC采样的正弦波的等效FFT。此过程首先使用板载电源完成,以用於AD4020性能的叁考。然後,将SCP平台作为外部电源连接到评估板。对每个正电源轨检查三次:使用SCP Configurator的建议,仅使用开关稳压器板,仅使用LDO板。另一方面,对负电源轨仅使用默认建议进行测试,因为输出电压要求低於负开关稳压器板的最小输出电压,并且负LDO稳压器无法连接到输入正电压。

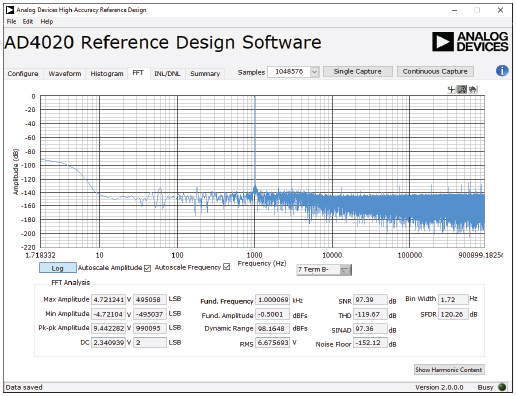

图17 : 使用SCP平台作为外部电源的CN0513的杂讯测量
图17 : 使用SCP平台作为外部电源的CN0513的杂讯测量

这些不同测试展示电源管理IC的不同组合对SAR ADC性能的影响。表2、表3和表4显示了不同电源轨的ADC杂讯叁数。


表2 正电源轨(+VS = 5.5 V)

叁数

关关稳压器+ LDO

仅开关稳压器

仅LDO

动态范围

98.165 dB

98.434 dB

98.362 dB

无杂散动态范围(SFDR

120.26 dB

120.07 dB

120.4 dB

讯号杂讯(SNR

97.39 dB

97.66 dB

97.59 dB

总谐波失真(THD

–119.67 dB

–119.5 dB

–119.76 dB

讯噪失真比(SINAD

97.36 dB

97.63 dB

97.56 dB


表3 AD4020电源轨(VDD = 1.8 V)

叁数

关关稳压器+ LDO

仅开关稳压器

LDO

动态范围

98.165 dB

98.301 dB

98.347 dB

SFDR

120.26 dB

119.46 dB

119.55 dB

SNR

97.39 dB

97.53 dB

97.57 dB

THD

–119.67 dB

–118.75 dB

–118.97 dB

SINAD

97.36 dB

97.49 dB

97.54 dB


表4 数位电源轨(VIO = 3.3 V)

叁数

开关稳压器+ LDO

仅开关稳压器

LDO

动态范围

98.165 dB

98.119 dB

98.152 dB

SFDR

120.26 dB

120.65 dB

120.16 dB

SNR

97.39 dB

97.34 dB

97.38 dB

THD

–119.67 dB

–120.12 dB

–119.69 dB

SINAD

97.36 dB

97.32 dB

97.35 dB


分析

从表2、表3和表4可以看出,SCP硬体板的不同配置之间的杂讯指标相当。对於5.5 V正电源轨,仅使用开关稳压器板或LDO板本身是一种可能的选择,因为已经证明,它相对於同时使用LDO和开关稳压器板的配置有所改善。对於1.8 V AD4020电源轨,在三种配置中,仅使用LDO板的配置产生了最高的动态范围、SNR、SINAD和最低的THD。


然而SFDR低於开关稳压器和LDO板的组合配置。3.3 V数位电源轨的数据显示,所有配置都可以使用,因为对於每个指标,不同配置的测量结果都非常好。不同电源轨的资料是可以相互比拟的,但测量值的这些差异可能会对应用性能产生很大影响。


对於使用不同SCP配置的杂讯指标的这些测量,如果使用单独的展示板来进行将需要更长时间。电源解决方案为讯号链供电,杂讯指标的差异会对讯号链产生巨大影响,因此拥有一个能够减少确定系统最优电源解决方案所需时间和精力的平台是很有帮助的。当考虑杂讯指标时,该平台的表现也很良好,这可以协助设计人员了解电源解决方案的其他方面,例如效率、成本和解决方案尺寸。


结论

当设计和评估电源解决方案时,需要考虑很多因素,而且需要时间来评估其性能。本文透过测量不同电源轨配置下CN0513的杂讯指标来展示讯号链电源(SCP)平台。如果使用传统方法,完成这项任务可能需要大量时间。SCP硬体评估平台和SCP Configurator工具 可以消解电源解决方案设计和评估中的许多挑战,使具备各种专业资历的讯号链系统工程师都能从中受益。


(本文作者Joseph Viernes1、Vincent Gregorio1及Anthony Serquina2为ADI1应用开发工程师,2资深应用开发工程师)


叁考电路

[1]Pablo Perez, Jr.和Patrick Errgy Pasaquian。优化讯号链的电源系统第1部分: 多少电源杂讯可以接受?。类比对话,第55卷第1期,2021年3月。
