轻触开关中电力高度与电力行程对比


【作者: Littelfuse】2024年08月28日 星期三

浏览人次:【964】

轻触开关整合

随着制造商提供的3D档案越来越普及,在PCB上放置各种电子组件变得相对容易,但在内建机电组件,例如开关时,则变得更加复杂。它们的静态安装与其他任何电子组件一样简单,但当开关成为人机介面的一部分,并且需要完全受控的机械操作时,则变得更加具有挑战性。 这一要求在考虑到开关可以通过手指直接按下按钮,或是通过杠杆或扳动机构操作时,变得进一步复杂化。因此,必须计算总公差堆叠,以保证在所有情?下开关都能正常触发,并且可能保护其免受超载或过度行程的影响。

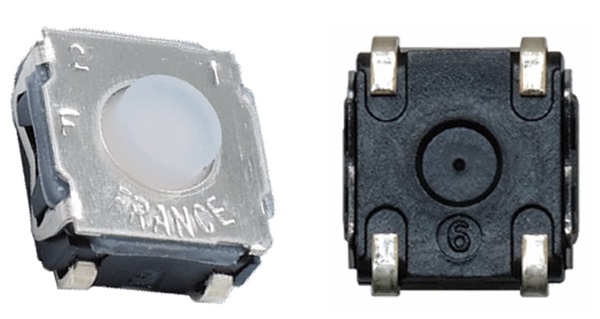

图一 :  KSC2系列
图一 : KSC2系列

一般来说,制造商会规定两个标准以允许开关的整合:


1.电力行程(Te)

轻触开关的电力行程(Te_ON)定义为触动器顶部达到电力切换点(ON)所需的行程。



图二 : 电气行程版本
图二 : 电气行程版本

2.电力高度(He)

电力高度(He_ON)定义为当达到电力切换点(ON)时产品的高度。叁考点是PCB板,假设开关端子与PCB接触(不考虑焊料厚度)。



图三 : 电气高度版本
图三 : 电气高度版本

大多数情?下,设计师会使用电力行程进行堆叠分析,以此来计算以PCB顶部作为叁考点的电力切换点的位置。这种方法的缺点在於各个标准的公差会累积起来,因此通常会得到±0.4mm的公差。需要确认触动器的行程始终足?长以确保电力接触,这会导致开关承受显着的过行程。由於开关点的位置可能更精确,应用中的行程和触感效果将成比例受到影响,可能导致整体感觉不隹。


3.将电力行程替换为电力高度

C&K开关现隶属於Littelfuse,重新设计了产品的功能尺寸得以方便整合,并为客户提供更多支持。产品本身及其行为没有改变,但由於更严格的过程控制和改进的制造方法,从PCB到电力切换位置现在可以更加准确地指定。



图四 : 电力行程与电力高度的比较:(左)以前:电力行程Te_ON;(右)现在:电力高度He_ON
图四 : 电力行程与电力高度的比较:(左)以前:电力行程Te_ON;(右)现在:电力高度He_ON

数值方法:


· 产品高度= 3.5±0.2mm


· Te ON = 0.5±0.2mm


等效电高度通常是这样计算的


He ON eq = 3.0±0.4mm


规格说明:


· 产品高度= 3.5±0.2mm


· He ON = 3.0±0.2mm


电气高度的优点

· 一般来说,以下公差:


-产品高度为±0.2mm


-电力行程为±0.2mm(对於高触发力可为±0.25mm或±0.3mm)


· 一般来说,设计师需要知道从PCB开始的切换点位置,并应用以下公式:


-产品高度±0.2mm -电力行程±0.2mm =相当於电力高度He±0.4mm,作为最低公差。


· 用电力高度(He)值取代电力行程(Te)的目标是为了避免公差累积,并提出一个具有更紧密公差的功能特性。


· 电力高度(He)是稳定的,标准公差为±0.2mm。 C&K可以根据要求开发KSC版本,具有精确的公差:±0.1mm或±0.08mm。


· 只推荐J端子用於He版本。 G端子不变。


· 同样,机械行程被机械高度所取代。


· 请注意,电力和机械行程的标称值仍然在规格中提供
