更高功率的乙太網路供電開闢物聯網新應用


【作者: 安森美半導體】   2020年05月06日 星期三

瀏覽人次:【2781】


電源和連接是物聯網(IoT)的主要挑戰,會影響各種電氣和電子設備。 乙太網路供電(PoE)的新標準可以同時解決這兩大挑戰,從而可以在網路邊緣進行更多處理,並提高最新連接系統的性能。


物聯網全都關乎連接。 將感測器、執行器和監控系統連接到「雲端?,可以匯總從世界任何地方瀏覽的資料。 分析這些資料可以早期識別潛在的問題,提供優化系統並降低能源成本的新方法。 在一條電纜中結合資料和連接性可以使整個過程更高效。


雖然較小的設備可以由電池供電並使用無線連接,但在有電雜訊的工廠環境中,可靠性可能是個問題。 隨著IoT端點變得越來越耗電和越來越大資料量,它們將需要可靠的電源和資料連接。 但是,將所有這些資料回饋回雲端,在所需的資料頻寬以及對於即時應用而言涉及的延遲方面都有其自身的挑戰。 如果每個IoT設備都需要同時高速瀏覽另一端的雲端伺服器,則會造成巨大的瓶頸。


解決此問題的一種方法是在靠近終端設備的地方處理更多資料,即所謂的「邊緣運算?。 這涉及本地分析資料,並將匯總結果發送回中央伺服器。 但這種級別的處理還要求在網路邊緣增加功率。 乙太網路供電是能夠解決此問題的一項關鍵技術,它由承載資料的同一條乙太網路電纜供電,無需單獨連接。對於某些功率要求不高的聯網設備,例如用於視覺檢查和監視生產線的攝影機,這效果很好。PoE越趨用於為更多類型的邊緣運算系統提供電源和資料。


這由新標準支援,該標準將輸出功率提高到90 W。IEEE 802.3bt標準的這功率水準將賦能新型的IoT端點。 這些將包括更精密的互聯照明、更高解析度的數位標牌、具有平移、縮放和傾斜(PZT)及散熱良好的全功能監視器,甚至包括運行機器學習演算法以進行圖像分析和物件識別的邊緣伺服器。 接收功率的設備按其所需的功率分級,如表一所示。


表一:PoE受電設備(PoE-PD)按所需功率分級

等級

功率

1

3.84 W

2

6.49 W

3

13 W

4

25.5 W

5

40.0 W

6

51.0 W

7

62.0 W

8

71.3 90 W


新版標準將為某些現有應用帶來好處,例如向IP電話中添加高畫質視訊會議,同時也將為邊緣運算開闢全新的機會。 這是整個IoT演進中越來越重要的部分,尤其是工業4.0; 為靠近設備的感測器和執行器增加更多的處理功率。


無線閘道是邊緣運算的重要組成部分。 這些設備聚集了整個工廠中來自感測器和執行器的訊號,但是並沒有將所有原始資料發送到雲端,而是在本地進行處理。在本地處理的需求不斷增長,尤其是在使用機器學習來提高生產率的地方。 除了監視警報和閾值違例的資料外,這些閘道現在還存儲資料並識別資訊流中的「隱藏?模式。 這種分析可以確定長期趨勢,甚至可以預測哪些設備可能需要預測性維護。 結果被發送到集中式伺服器,成為使用者資料儀錶板的一部分。


這邊緣處理級需要更高性能的處理器和加速器;比僅處理簡單控制演算法的微控制器消耗更多的功率。最新的802.3bt系統的90 W能力比以前的PoE標準顯著擴展功率範圍,可以解決這問題,從而為在網路邊緣運行精密演算法開闢可能性。 更高的功率還對網路上的其他設備產生有利影響,從而能由單個乙太網路交換機為許多低功率設備供電。 隨著越來越多的設備聯網,許多應用在電源方面將有更多選擇,例如互聯照明系統中的LED燈。


PoE將設備分類為供電設備(PSE)或受電設備(PD)。 而且有兩種PSE,一種是由電纜供電和通訊,另一種是簡單地提高功率。 端點PSE是內置PoE功能的乙太網路資料交換機,而中跨PSE可以放置在交換機和PD之間以向鏈路輸入額外的功率。插入一個Midspan PSE,這還支援添加電源到任何乙太網路鏈路,甚至沒有PSE交換機的乙太網路鏈路。


在規範的早期版本中,提供給PD的功率是恆定的,而不管它實際需要多少。 802.3bt規範的一個關鍵開發是自動分類(Autoclass)功能,使PD能夠告知PSE實際需要多少功率。 採用這種方式,Autoclass更高效地管理可用功率,PSE可支援更多PD。我們可按類型定義將其與早前規範經由可用連接管理功率的方式進行比較。


Type 1 PoE使用IEEE 802.3af標準,經由兩對電纜提供最大15.4W功率到埠。這提供12 W功率給網路電話(VoIP)、感測器,帶有兩個天線的無線接入點或不帶平移、傾斜或縮放功能的靜態攝影機等設備。


Type 2也稱為PoE +,基於IEEE 802.3at,也經由兩對電纜提供30 W到乙太網路埠。 這適用於平移、傾斜或縮放的更複雜的監視器,以及具有六個天線的無線接入點,LCD顯示器,生物識別感測器和功耗高達25 W的平板電腦。


Type 3或PoE ++使用四對電纜在IEEE 802.3bt下為視訊會議系統元件和建築物管理設備提供高達60 W的功率。


Type 4 extends PoE++ to 90 W to the port, providing up to 71.3 W of power to a device.


Type 4將PoE ++擴展至90 W,可為設備提供高達71.3 W的功率。


當支援自動分類時, Type 3和Type 4 PSE可檢查鏈路是否可使用所有四對雙絞線電纜,這是在連接時發生的。作為回應,PD生成兩個電源特徵之一。單特徵顯示兩對和四對模式都通過整流器連接到同一電源軌,並且所有電氣負載共用同一電源軌。


在雙特徵PD中,兩種模式都採用不同的檢測和分類機制連接到個別的PD控制器。這說明即使為兩對模式供電,仍然可以對四對模式進行檢測和分類。這採用單特徵PD是不可能實現的。新標準還支援較低的待機功耗閾值。先前的IEEE 802.3at標準的最低功耗閾值為130 mW,低於PD關斷閾值。使用短MPS(維持電源特性)的802.3bt標準的閾值僅為20 mW,從而大大降低待機功耗。

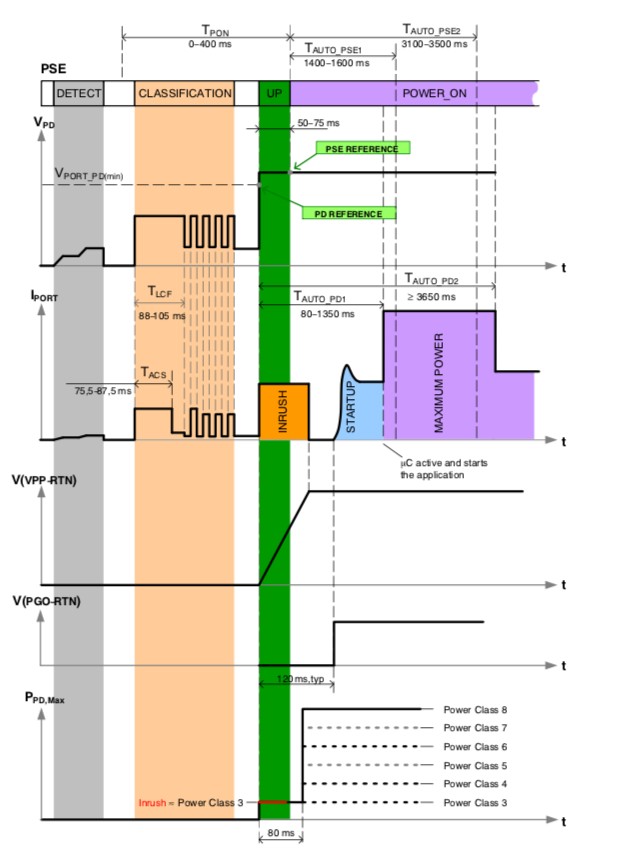

由於Autoclass管理提供給埠的功率,它需要確保每個PD接收到它所需的功率,這還包括考慮不同電纜長度上發生的任何損耗。 為此,PD必須在首次通電約1.5秒內消耗所需的最大功率,PSE會以此確定PD的功率預算(圖一)。



圖一 : 含自動分類功能的8級PD的啟動過程
圖一 : 含自動分類功能的8級PD的啟動過程

PoE控制器現在正在興起,採用外部或整合MOSFET支持大功率PoE。 沒有整合電晶體的控制器可根據特定應用調整對MOSFET的選擇。

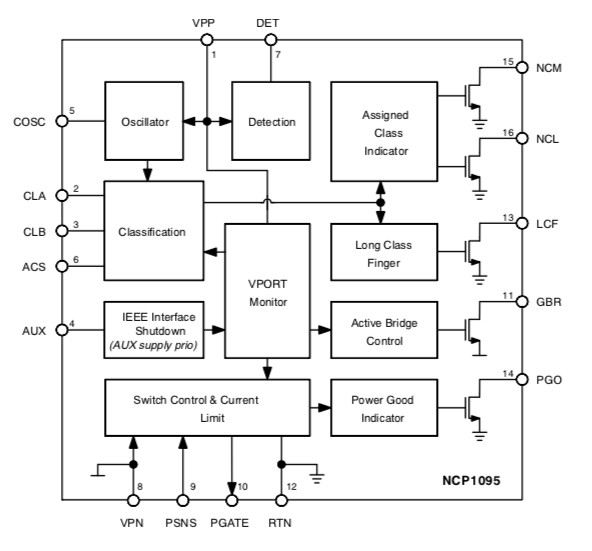

例如,安森美半導體的NCP1095 PoE-PD介面控制器支援IEEE 802.3af、802.3at和802.3bt,並整合了實現PoE PD所需的所有功能,如浪湧階段的檢測、分類和電流限制。 電源由外部導通電晶體提供,控制器具有「電源良好?(power good)引腳,可確保正確禁用/啟用相鄰的主DC-DC轉換器。 分類結果引腳使控制器支援特定的功率等級,最高可達8級。NCP1095還支持自動分類,並指示何時可實施簡短的維持電源特性。 另外,一個輔助電源檢測引腳使NCP1095可用於由PoE或壁式適配器供電的應用。 圖二顯示了NCP1095的功能框圖。



圖二 : NCP1095功能架構圖
圖二 : NCP1095功能架構圖

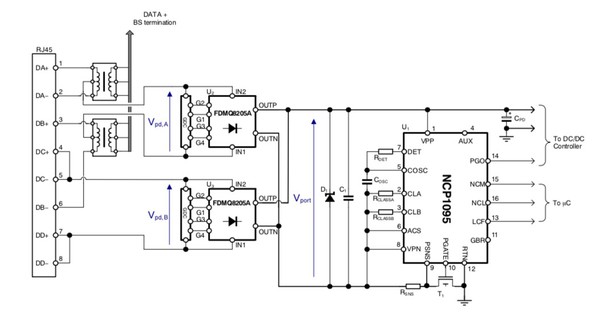

從兩對乙太網路電纜轉向四對乙太網路電纜供電,需要對PoE標準大幅更改,將可用功率提高到100W。以Autoclass添加單特徵和雙特徵使此更高效和可控。 IEEE802.3bt標準正開闢新的應用用於圍繞邊緣運算和人工智慧的工業控制。更高的功率可賦能更高性能設備,不需要整合或外部AC - DC功率級。圖三說明了使用NCP1095如何實現典型的PoE PD應用。



圖三 : 使用NCP1095的典型PoE PD應用
圖三 : 使用NCP1095的典型PoE PD應用

有了更多功率,PD可整合更多特性和功能,如運行越來越複雜的機器學習演算法,以監控工廠車間的活動並在潛在問題變得嚴重之前識別出來。 這也減少了發送回雲端的資料,降低了能源成本和複雜性。
