具無線查價功能的智慧型購物車
凌陽盃創意設計大賽得獎作品

【作者: 許?文,黃雅淇,盧馥君,蔡奇蓁】   2008年08月07日 星期四

瀏覽人次:【8922】


簡介

在購物中心內,商品眾多、價格繁雜,且通常價格只標示在架子上。消費者在購買商品時,必須自行對照商品名稱後,才能查到商品單價,不但費時費力,還會因為查價不方便而降低購物樂趣,無形中也會影響到賣場營業額。目前,有些大型的賣場雖然已裝設固定式查價機來解決這個問題,但是固定式查價機必須記住所有商品的條碼與價格,因此體積會相當龐大,而且固定式查價機本身價格非常昂貴,所以賣場中只有裝設少數幾台,消費者使用起來不但不方便,固定式查價機本身又缺乏幫消費者試算總價的功能。就因為大型賣場的設置,可見查價機確有其必要性。因此,如何設計出具有查價功能、並且又能同時具有機動性,讓消費者使用起來更為方便,以及讓商家很輕易的更新商品條碼與價格,就是本專題的創作動機。


本專題的構想在於改善購物的方便性,利用無線網路查價不但能機動、迅速地查到正確的商品單價,還可以將所有商品的條碼與單價皆存放在主機,而不需要每一台查價機都耗費龐大的記憶體來記所有商品的條碼與單價,如此一來,就可以大幅降低查價機的成本,而讓查價機可以裝設在購物車上,同時也讓購物中心肯花錢大量購置,並於入口處發給消費者使用,再於收銀台處繳回,如此即可大幅提高消費者購物的樂趣,進而提升賣場業績。另外,將商品價格統一放置在主控電腦還有一個好處,就是當商品價格調整時,只要修改主控電腦的記憶庫,查價機透過無線傳輸網路查價就可以得到更新資料,而不必去查價機一一修改,商家在使用上也比較實際。


系統架構與設計

系統方塊圖

圖一是本專題的系統方塊圖,其核心為SPCE061A 16 位元單晶片,利用單晶片數位處理器檢測光罩式讀碼機讀取輸入之訊號,並用無線傳輸至主控電腦,使用VB 連結資料庫來搜尋條碼之對應價格,再經由無線傳輸回傳至SPCE061A ,即可達成查價功能。另外,也可使用按鍵,來做為加減總合等計算,配合LCD 液晶模組和語音輸出,讓消費者得到商品價格之資訊。


《圖一  系統方塊圖》
《圖一 系統方塊圖》

圖二是使用在商場的整體系統架構圖,共分為購物車和主控電腦兩大部分,在購物車方面是利用無線傳輸模組來傳送商品條碼給主控電腦,再由主控電腦端來查詢價格並藉由無線傳輸來回傳價格,由購物車上的LCD 液晶模組顯示以及語音輸出商品之價格。


《圖二  在商場之系統架構圖》
《圖二 在商場之系統架構圖》

軟體流程

如圖三所示,當消費者按下條碼機按鈕、並且開始執行讀取條碼的動作,則系統會得到條碼機讀取的資料,再利用程式轉換成ASCII 碼,並利用LCD 液晶模組顯示條碼,同時使用無線傳輸至主控電腦搜尋價錢再由主控電腦透過無線回傳價錢,價錢傳進程式時利用程式轉成十進制,再用LCD 液晶模組顯示價錢並同時輸出語音,接著用程式判斷按鍵2(累加價錢)或按鍵3(刪除價錢)是否有動作,如有動作就開始進行累加或刪除的功能,顯示在LCD 液晶模組並輸出語音,當按下按鍵1(清除資料)時就開始進行資料重置並等待下次條碼讀取。


《圖三  軟體流程圖》
《圖三 軟體流程圖》

系統測試結果

本專題使用凌陽SPCE061A 做為主要控制CPU,配合光罩式讀碼機讀取條碼資料,並由無線傳輸模組傳送至主控電腦,然後由主控電腦上的VB連結到資料庫來搜尋條碼所對應的價錢,接著再經由無線傳輸模組傳回商品單價,CPU接收後以16x4藍底背光LCD液晶顯示模組顯示出商品價格及語音輸出商品價格。


測試LCD 顯示

首先要先規劃所要顯示之資料,並把LCD 分成4 行來區別所要顯示要資料,第一行為


顯示所刷商品之條碼,第二行為顯示所刷商品之價格,第三行為所刷商品之件數及加減,


第四行為加減後之總價錢,如圖四所示。


《圖四  LCD 等待條碼輸入》
《圖四 LCD 等待條碼輸入》

測試條碼與價格讀取

LCD 液晶模組等待由光罩式讀碼機所讀取之條碼,條碼機讀取後所對應的是資料,經由程式轉換為ASCII 碼後,所顯示出來的才是商品上印的條碼數字。另外使用Access 建立商品條碼資料庫後再與VB 做連結,等讀取到條碼後,從無線模組發送商品條碼至VB,再從資料庫裡找尋相對應的價格,從主機上的無線模組傳送價格至購物車上的SPCE061A, 做ASCII 碼轉換成十進制的動作並顯示在LCD 模組,反覆給予各個不同的價格做十進制的測試,並針對最高位數為0 時的遮蓋,如圖5 所示。


《圖五  取得條碼並顯示單價》
《圖五 取得條碼並顯示單價》

按鍵功能及試算

本專題配合3 顆按鍵來進行價格加減及計算總價,利用按鍵2 來執行價錢加總的功能;按鍵3 規劃為刪除價格的功能,而按鍵1 按下後能進行清除所有資料的重置功能,如圖六所示。利用無線傳輸把所讀到的商品價格做十六進制轉十進制在顯示到LCD 模組上,成功之後可進行加減、查價、清除資料等功能。

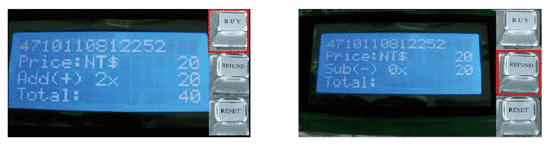

《圖六  購買兩件之試算總價圖(左);刪除一件之試算總價(右)》
《圖六 購買兩件之試算總價圖(左);刪除一件之試算總價(右)》

擴充板的測試

藉由擴充板來連接凌陽SPCE061A 的I/O 埠,再接出所需要的腳位,這樣可避免腳位接在SPCE061A 上造成短路,看起來也叫為整齊。本專題的無線部分使用UART ,條碼機部份使用I/O 埠來傳送條碼資料,LCD 顯示模組與按鍵控制皆使用I/O 埠來做控制。


《圖七  硬體總體圖》
《圖七 硬體總體圖》

結論

創新處

本專題把商場習用的固定式、造價昂貴的商品查價機,轉變成為移動式消費產品,使將來賣場人手一台查價機變成可能,預計將可增加消費者購物樂趣,增加賣場營收。本專題也充分發揮凌陽晶片的優勢,賦予移動式查價機LCD顯示與語音播報商品單價等雙重功能,也貼心的幫消費者試算商品的總價。本系統包括主控電腦與購物車附加模組(車機)等兩大部分,商品單家只需儲存在主控電腦,商品價格更新只需在主控電腦上面操作,無須將購物車附加模組一一更新,不但簡化價格更新的工作量,還可以降低車機的成本。無線模組方面,藉由RS232介面溝通,因此,可連接多種無線傳輸系統,像ZigBee、藍芽、甚至802.11 系列等。


實用性

本專題是以便利、降低成本為主要目標。由於目前歐洲國家也有推行智慧型購物車,像是IBM 公司所推出的購物幫手,卻因查價機本身必須記住商品價格,因此成本非常的高而不能普及,但由此也可知道,賣場的查價機確實有其需要。因此,本專題巧妙運用無線傳輸技術,將商品價格全部記在主控電腦裡面,而將移動式查價機的成本大幅降低,甚至媲美消費性電子產品的價格優勢,還增加了LCD 顯示與語音輸出的雙重功能,以及可由使用者操作的試算功能等等,其實用性相當明顯。


市場價值

根據ACNielsen 的統計,目前消費者在購物賣場消費行為的調查研究,「可快速找到所需商品及價格」、「低價」在消費者心中的重要性是明顯提升的,由於本專題所研製、包含無線查價功能的智慧型購物車具有低成本的特色,賣場若將具有無線功能的智慧型購物車提供給消費者使用,所產生的可能效益有來客數的增加、節省消費者查詢時間、增加購物賣場的營業額以及讓消費者有新體驗,增加更多購物樂趣等,因此,本專題預期會受到大多數賣場商家的青睞;又因為全世界賣場數量相當驚人,也因此本產品未來市場無可限量。
