經濟可靠的執行信號反射傳輸量測
使用Agilent N9322C基礎頻譜分析儀

【作者: Agilent】   2013年06月26日 星期三

瀏覽人次:【8141】

頻譜分析儀除可量測裝置或系統之頻率功率特性外,還可用來評估天線、RFID標籤,或是射頻發射模組的效能特性,例如回返損耗、插入損耗和電壓駐波比(VSWR)。 藉由結合選配的信號追蹤產生器與反射傳輸量測軟體,Agilent N9322C基礎頻譜分析儀(BSA)可支援這些額外的量測;而信號追蹤產生器內建的橋接器,使得N9322C變成易於使用的反射分析儀。


反射傳輸量測簡介

純量反射傳輸量測功能可評估裝置的能量轉移效率,並顯示裝置和Z0 傳輸線之間的不匹配程度(Z0 = 特性阻抗,通常為50Ω)。然而,不是所有入射到裝置中的能量都可以被完全吸收,有一部分的能量會被反射回信號源。


藉由比較入射和反射信號,我們可確認能量的傳輸效率,如圖1 所示。

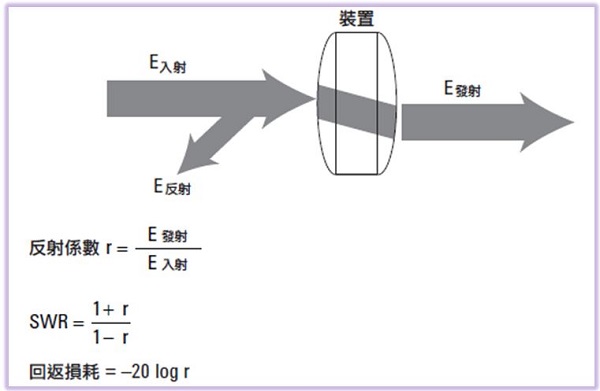

圖一 : 反射傳輸量測示意圖
圖一 : 反射傳輸量測示意圖

使用頻譜分析儀進行反射傳輸量測的優點

Agilent N9322C BSA 是一機雙用的頻譜分析儀。 藉由添加信號追蹤產生器選項及反射傳輸量測軟體,您可輕易配置頻譜分析儀,以便執行反射傳輸量測。這類解決方案的好處包括:


1. 簡易的測試配置:信號追蹤產生器內建的VSWR 橋接器簡化了連接程序,而且無需使用外部橋接器(請見圖2 和圖3)。


2. 出色的可靠性與可重測穩定度:簡單的測試設定,可減少纜線所導致的潛在量測誤差。


3. 優異的反射傳輸量測準確度:Agilent N9322C BSA 反射傳輸量測模式使用開路-短路-負載(OSL)的校驗程序,比起其他僅只使用單一校驗(開路或短路)程序的方法,可更有效地消除系統誤差。


4. 簡易的操作:完成OSL 校驗程序後,Agilent N9322C BSA 便進入向量網路分析儀模式,因此您只需控制想觀測的頻率範圍即可。N9322C 同時提供回返損耗和電壓駐波比(VSWR)量測結果。

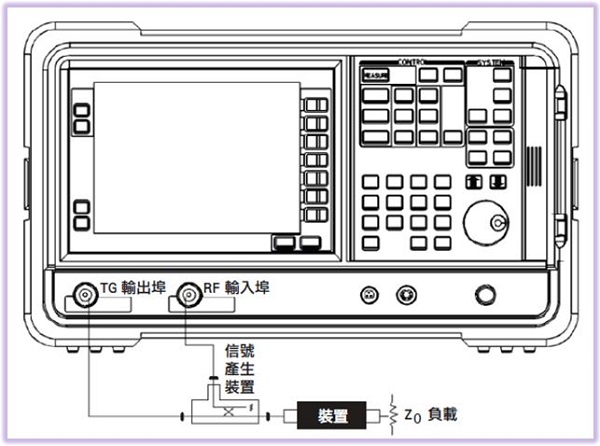

圖二 : 傳統測試配置分析儀需要外部的橋接器
圖二 : 傳統測試配置分析儀需要外部的橋接器

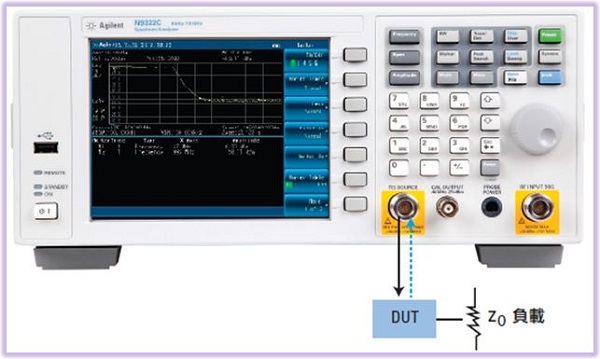

圖三 : 使用Agilent N9322C BSA 的簡易測試配置
圖三 : 使用Agilent N9322C BSA 的簡易測試配置

完成準確反射傳輸量測的3 步驟


1. 設定頻譜分析儀的控制參數,包含模式、頻率、解析頻寬、掃描時間等

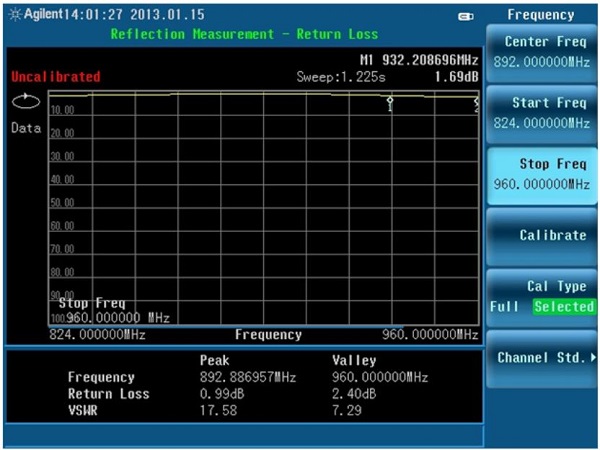

圖四 : 等待進行OSL 校驗時的反射傳輸量測模式
圖四 : 等待進行OSL 校驗時的反射傳輸量測模式

2. 使用Agilent N9311x-201 OSL 校驗器校驗N9322C BSA,以便消除系統誤差和溫度漂移誤差

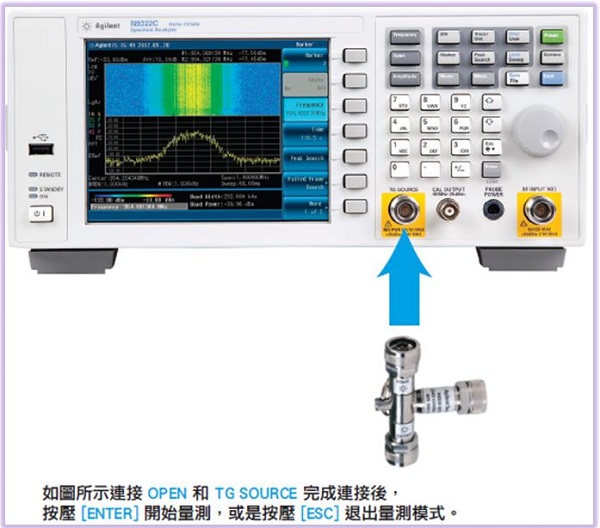

圖五 : 在Agilent N9322C BSA 上執行開路-短路-負載校驗
圖五 : 在Agilent N9322C BSA 上執行開路-短路-負載校驗

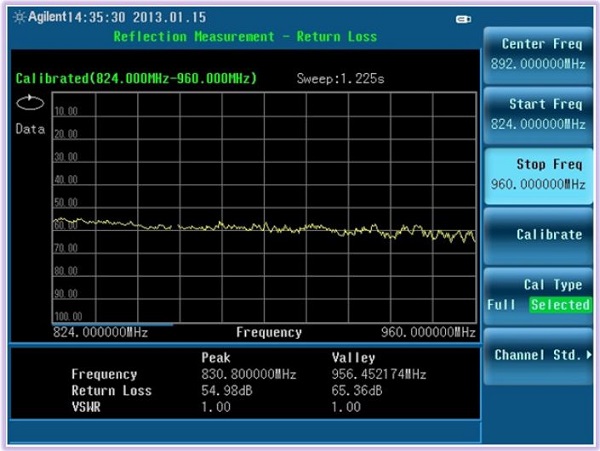

圖六 : 完成校驗後,Agilent N9322C BSA 可隨時開始量測回返損耗和電壓駐波比
圖六 : 完成校驗後,Agilent N9322C BSA 可隨時開始量測回返損耗和電壓駐波比

3. 重新連上DUT 並讀取分析儀顯示的量測結果

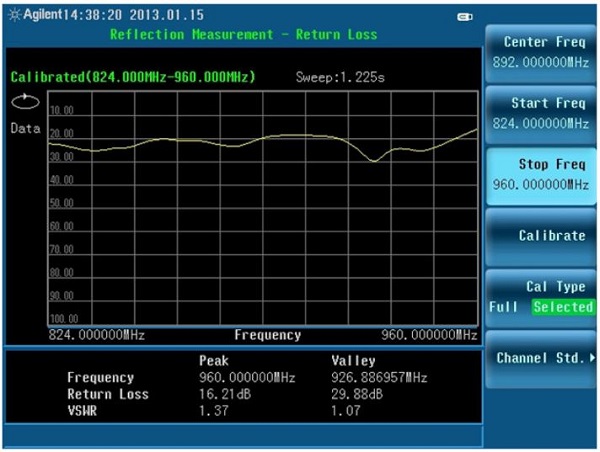

圖七 : 在指定頻率範圍內進行校驗的回返損耗量測結果
圖七 : 在指定頻率範圍內進行校驗的回返損耗量測結果

結語

Agilent N9322C 基礎頻譜分析儀的信號追蹤產生器及內建的VSWR 橋接器,使得射頻工程師能夠使用經濟有效且可靠的方式,同時量測待測裝置的頻率功率特性和激發響應效能。
