讓新一代智慧眼鏡成為現實
不只是賞心悅目

【作者: CTIMES編輯部】   2020年03月30日 星期一

瀏覽人次:【3316】


打造新一代智慧眼鏡的創新型Light Drive 系統,為一套由 MEMS 反射鏡、光學元件、感測器和處理器組成的一站式多合一技術。


Bosch Sensortec創新型光學 Light Drive 系統可應用於智慧眼鏡。博世智慧眼鏡 Light Drive 模組是一套由 MEMS 反射鏡、光學元件、感測器和處理器組成的一站式多合一技術。此項整合型解決方案所呈現的明亮圖像,即使在陽光直射的情?下,亦可提供清晰的視覺體驗。


Bosch Sensortec首次將博世 Light Drive 技術整合至系統中,徹底改變了全天候穿戴式裝置,為用戶帶來全方位的透明度。由於它幾乎不會被他人看見,因此可提高社會的接受度。此外,此項技術亦可應用於優化波導系統的性能,相關的整合正在開發中。

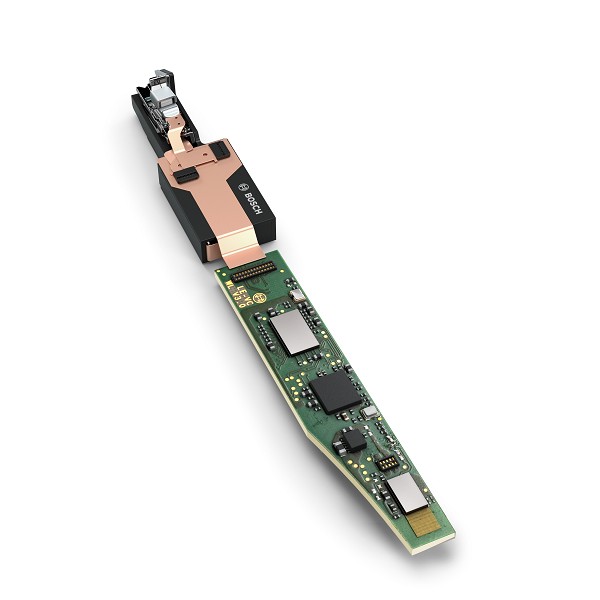

圖一 : 體積最小的智慧眼鏡Light Drive解決方案 (source:Bosch)
圖一 : 體積最小的智慧眼鏡Light Drive解決方案 (source:Bosch)

此項技術去除了讓用戶對其他智慧眼鏡技術望而卻步的兩大要素,外部可見的顯示器或整合的攝影機。更小巧的尺寸可讓設計者克服目前許多智慧眼鏡外形碩大笨重的缺點。該系統首次可讓智慧型眼鏡的體積更小、更輕且外型更時尚,進而滿足每個人視覺和配戴舒適的需求。微型模組同樣適合配戴視力矯正眼鏡的使用者,此為重要的市場區隔,因為目前全球有六成的人口,每天都需要配戴視力矯正眼鏡。


此款智慧眼鏡 Light Drive 系統是小而輕的產品,因此幾乎可將所有的普通眼鏡轉變成智慧眼鏡。Bosch Sensortec 執行長 Stefan Finkbeiner 博士說:「由於無須因為查看手機而分散注意力,智慧眼鏡可協助提高駕駛安全性, 並降低使用者不斷檢查其行動裝置是否收到通知或訊息的衝動。」


Bosch Sensortec 的創新智慧眼鏡 Light Drive 解決方案讓邁向無數位疲勞的目標更近了一步。此一微系統以極簡形式提供最佳即時無線訊息,因此非常適用於包括導航、呼叫和通知(如鬧鐘、日曆提醒)、訊息平台(如WhatsApp 和微信)等應用。同時也讓日常筆記型訊息(例如待辦事項和購物清單)同樣變得更為方便。



圖二 : 整合型感測器實現直覺的使用者操控功能(source:Bosch)
圖二 : 整合型感測器實現直覺的使用者操控功能(source:Bosch)

截至目前為止,這些應用主要侷限於具有實體顯示器的裝置上,例如智慧型手機或智慧手錶。智慧眼鏡可大幅減少社交場合中令人不悅的行為,例如不停地查閱手機,並可透過免手持、透明抬頭方向導航,進而提高駕駛的安全性。全新技術將可擴大應用和訊息的範圍和可用性,並達成對相關數據、社交媒體的即時瀏覽,以及對音訊播放的直覺控制。


小巧封裝中的創新技術

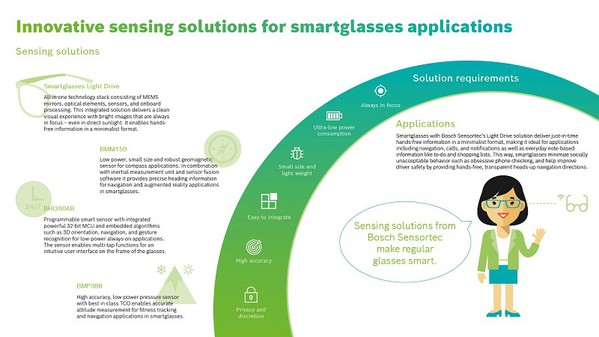

圖三 : 智慧眼鏡製造商的解決方案(source:Bosch)
圖三 : 智慧眼鏡製造商的解決方案(source:Bosch)

博世智慧眼鏡 Light Drive 模組整合以平行光掃描器為基礎的微機電系統(MEMS),可將光掃描在嵌於智慧眼鏡鏡片中的全像元件(holographic element;HOE)。HOE可將光束折反到人體視網膜表面,直接顯示始終聚焦的清晰圖像。


該技術可讓使用者舒適、免持且安全地瀏覽所聯網的行動裝置,例如所配對的智慧型手機中所有的資料。得益於其自適應亮度,投影的高分辨率圖像清晰、明亮、私密,即使在直射陽光下也清晰可見。


博世 Light Drive 技術可與曲面和矯正鏡片兼容,從而令這項新技術極具吸引力, 可供已配戴視力矯正眼鏡的用戶使用。過去業界所提供的顯示技術會受到霧靄或被稱為彩虹眩光(rainbow glare)的雜散光的影響,當系統關閉時,會出現此類雜散光。博世 Light Drive 技術則提供了令人愉悅的全天候光學通透性,同時具有最小的雜散光靈敏度,這意味著圖像始終清晰明瞭,讓擾人的內部反射成為過去。


智慧眼鏡 Light Drive 解決方案


圖四 : 智慧眼鏡導航你的生活(source:Bosch)
圖四 : 智慧眼鏡導航你的生活(source:Bosch)

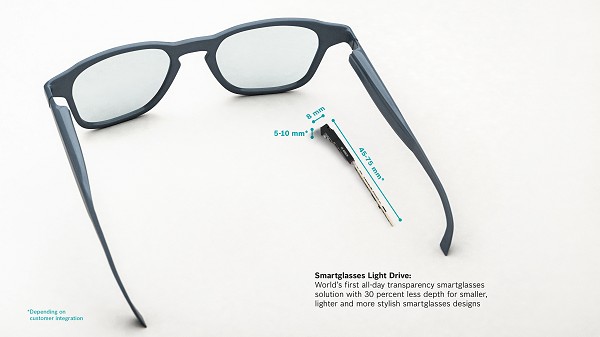

全新的完整 Light Drive 系統是當今市場上同類型最小巧的解決方案,與現有解決方案相比,可將深度降低 30%。其尺寸約為 45-75 mm x 5-10 mm x 8 mm(長 x 高 x寬,根據客戶整合需求而定),重量不到 10 公克。由此,眼鏡製造商可以輕鬆縮小鏡架寬度,從而打造出時尚的外觀,屏除第一代智慧眼鏡大且笨拙的設計。視網膜 Light Drive 技術廣泛的社會接受度,將為消費性電子顯示裝置製造商開創下一個盛世。


智慧眼鏡製造商的解決方案


圖五 : 通知訊息始終不漏接(source:Bosch)
圖五 : 通知訊息始終不漏接(source:Bosch)

為了能快速回應市場以及客戶對產品修正的需求,Bosch Sensortec 所推出的一站式完整的 Light Drive 解決方案 ,完全在博世內部設計和製造,因此可確保始終如一的高品質、可靠性和高性能。


Bosch Sensortec 是此類視網膜 Light Drive 技術的唯一系統供應商,透過提供廣泛的搭配器件和解決方案,進一步穩固此一地位。智慧眼鏡模組中增加了多項感測器解決方案,例如博世 BHI260 智慧感測器、BMP388 氣壓感測器和BMM150 磁力計。感測器可實現直覺的使用者操控功能, 例如鏡架上的多次點按功能,以提高操作眼鏡時的便利性。


資料來源


[1] 引用:<世界上有多少人戴眼鏡?>(How Many People in the World Wear Glasses?)。網址:


https://www.reference.com/world-view/many-people-world-wear-glasses-e1268cfa00bdbd41;2019年11月5日。


[2] Jan-Willem Bruggink(2013 年):超過六成的人配戴眼鏡或隱形眼鏡(More than 6 in 10 people wear glasses or contact lenses)。網址:https://www.cbs.nl/en- gb/news/2013/38/more-than-6-in-10-people-wear-glasses-or-contact-lenses;2019年11月5日。


[技術延伸]穿戴式與耳戴式裝置之要件

隨著穿戴式與耳戴式裝置的區隔市場快速成長(例如健身追蹤器),終端消費者對產品的要求也越來越高。除了使用方便性外,終端使用者考量的其中一個重要面向,就是裝置是否具備長久的電池使用壽命,而不須放棄使用會持續載入(always-on)的應用程式,像是計步器、運動模式識別、健身追蹤或卡路里計算。


藉由嵌入超低功耗慣性智慧感測器,能夠讓穿戴式與耳戴式裝置更符合使用者的要求與偏好。諸如手勢或情境識別、定位追蹤等的功能可以低功耗模式提升直覺式使用者互動與導航經驗,進而優化使用者經驗,並提升使用者生活方式和健康。(source:Bosch)
