大聯大世平推出基於Sunplus產品的Dragon Eye ADAS方案


【CTIMES/SmartAuto 陳玨 報導】   2021年06月09日 星期三

瀏覽人次:【743】


目前物聯網、大數據、雲計算、人工智能等資訊技術加速社會智慧化進展。其中,高級駕駛員輔助系統(ADAS)作為車輛智能化的初階產品,正在從高端車型向中低端車型普及。ADAS系統是指利用安裝在汽車上的各種感測器,如毫米波雷達、光學雷達、攝影鏡頭、超聲波雷達等,感知車身周圍環境並收集資料,進行系統計算和分析,從而讓駕駛者預先察覺到可能發生的危險,提高駕駛安全性。

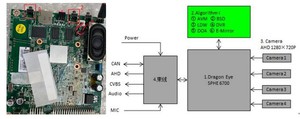

大聯大世平推出基於Sunplus產品的Dragon Eye ADAS方案的展示版及方塊圖
大聯大世平推出基於Sunplus產品的Dragon Eye ADAS方案的展示版及方塊圖

大聯大控股旗下世平集團推出基於IC設計公司凌陽科技(Sunplus)產品SPHE6700的Dragon Eye ADAS方案。藉由此方案可實現3D環視(AVM)、盲區監測(BSD)、車道偏離(LDWS)、全景監控(DVR)、車門開啟警示(DOA)、電子後視鏡(E-Mirror)等多種功能,能夠在攝氏-40~85度的溫度範圍內工作,並經過了實車的實驗檢測,符合汽車使用,無安全隱患。

本方案採用Sunplus的SPHE6700作為方案主晶片,SPHE6700是用於ADAS應用的高度內建的汽車SoC。它不僅內置高性能的雙核Cortex-A9嵌入式處理器、3D GPU、4路高畫質輸入,全高畫質多格式解碼器以及H.264硬體編碼器,還設置了用於環繞視圖的環視監視器(AVM)引擎和高畫質視頻輸出接口,可運作在嵌入式Linux操作系統之中,支持3秒快速冷啟動,符合汽車電子應用。

在電源設計上,此方案適用於12V及24V的車輛電源,符合汽車電源供應規範,可直接安裝於汽車上做各項功能調試;對於高畫質Camera模塊,該方案選用180度及60度的720P模擬高畫質攝影鏡頭(AHD or TVI),以Video Switch選擇不同功能所需要用的Camera。並採用Techpoint“TP2824”4 Channel HD Analog Video Decoder作為4路高畫質攝影鏡頭譯碼晶片。

在高畫質Video輸出設計採用TP2912(Hight DefinitionHD TVI VideoEncoder)晶片設計,具有720P輸出,能提供高畫質的視頻輸出;對於DVR模塊,本方案採用Micro SD作為錄製Video儲存裝置,其可達到5分鐘錄製一段,最大可使用256G的SD Card。

此外,本方案採用的TYCO(TE)汽車專用的接頭,符合汽車連接器接頭規範要求;並具備2組CAN BUS可實現多系統連接,並且PCB內包含一個名為ST STM32F105的MCU ,負責電源控制及CAN BUS收發。

核心技術

* 具有3D環視(AVM),全自由視角畫面,同時可整合倒車軌跡線;

* 具有車側盲區監測系統(BSD),通過車輛左右兩側的後視鏡下的攝影鏡頭,檢測後視鏡盲區中的超車車輛,以LED光及聲音的形式對駕駛者予以提醒;

* 具有車道線識別分析技術(LDW),檢測車輛行駛時,是否偏離車道線,當檢測到偏離車道線時發出警報功能;

* 具有全景監控(DVR),可監測汽、機車,並可自動循環錄影,搭配影音主機可實現側邊影像顯影,部分車型可整合倒車顯影;

* 具有車門開啟警示(DOA),檢測距離為車週5米,可根據客戶需求調整開門警示時間和介面;

* 具有電子後視鏡(E-Mirror),可在車輛行駛時對動態物體進行檢測,檢測範圍為車外3M、車後15M。

方案規格

* 處理器:Sunplus SPHE6700;

* 儲存器:SD Card;

* 車規等級:符合工作溫度攝氏-40~85度等級的車規;

* 外圍接口:40PIN/12PIN/USB/SD Card;

* 功耗:<=24W(主機+camera);

* 工作溫度:攝氏-40~85度;

* 功能安全:PCB內已包含汽車安全防護零件;

* EMC:無。
