安立知推出RF和被动交互调变分析仪 实现以光纤高速执行分析


【CTIMES/SmartAuto 报导】   2020年04月20日 星期一

浏览人次:【1077】


安立知(Anritsu)推出基於多埠通用公共无线电介面(CPRI)的射频(RF)和被动交互调变(PIM)分析仪-IQ Fiber Master MT2780A,这是首款透过光纤执行真实PIM分析并从IQ数据显示RF频谱结果的仪器。MT2780A使现场工程师、现场技术人员及第三方承包商只需一台仪器,即能在采用CPRI前传(front haul)基础设施的LTE系统上执行RF干扰量测与PIM故障排除,进而大幅缩减测试成本及时间。

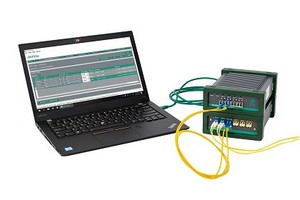

安立知全新IQ Fiber Master MT2780A降低部署及维护具备CPRI前传网路之LTE系统的测试成本及时间
安立知全新IQ Fiber Master MT2780A降低部署及维护具备CPRI前传网路之LTE系统的测试成本及时间

IQ Fiber Master采用具备专利的PIM over CPRI及RF over CPRI测量功能,允许在地面上进行测试,大幅减少塔架攀爬的必要。现场工程师和技术人员可以使用MT2780A扫描远端射频前端设备(RRH)的上行链路RF讯号,以确认是否存在频内干扰,并同时执行PIM over CPRI测量。该单机仪器解决方案可为所有一线LTE基地台无线电制造商提供支援,协助其确定KPI是否受到干扰或PIM的影响。

透过分析CPRI IQ数据,使用者可以查看无线电的上行链路频谱以进行干扰故障排除。IQ Fiber Master使用四个SFP输入来测量PIM over CPRI,并提供比较多个频段及区域的能力。测量作业是根据即时蜂巢式天线塔的流量讯号而进行的,提供一种执行实际测试的独特方法,从而提高了测试准确性,同时不会造成系统停机。由於测量值是来自於基频IQ数据,因此IQ Fiber Master可在任何频率RRH或与RRH频率组合进行测量,提供极具成本效益的解决方案。

根据IQ Fiber Master分析结果可作出完整的PIM诊断。其可回报并显示不论是内部还是外部的PIM所在以及与PIM的距离。此外,独特且专有的PIM热图可快速显示哪一台发射机导致最大的PIM。该集体诊断数据方法可引导现场工程师和技术人员前往最可能的位置并提示问题的原因,进而缩短了整个PIM的查找过程。

为了进行连续监测,则可将IQ Fiber Master安装在基地台,进行长期的PIM over CPRI测量并提供分析资讯。此配置亦可测量各种PIM相关的问题,例如在特定日期或时间出现间歇性的PIM,或由於当日基地台负载而导致PIM出现变化等。此外,其亦可产生测量报告并可用於进行比较分析。

IQ Fiber Master MT2780A还可作为无频段(band-less)的PIM测试解决方案,成为营运商在识别干扰问题及其位置时的第一个测试工具,有助於其决定最有效率的措施。

IQ Fiber Master MT2780A支援所有LTE频段。整体设计极其紧凑且轻巧,重量仅有1公斤(2.2磅),尺寸为185mm × 133mm × 55mm(2.1×7.3×5.2英寸),使用者的手可轻松掌握。
