大联大友尚推出基于onsemi和GaN System产品的65W PD电源方案


【CTIMES/SmartAuto 陳玨报导】   2021年11月11日 星期四

浏览人次:【807】


现今移动设备充电功率不断提高,高功率充电器的小型化,便携化将成为未来发展的重要方向。而功率往往和充电器的体积相互影响,亦即输出功率越大,体积通常就越大。但随着氮化镓功率器件的使用,使得兼具高功率与小巧外观的充电器成为了可能。大联大控股旗下友尚推出基于安森美(onsemi)NCP1345控制器和氮化镓系统公司(GaN System)GS-065-011-1-L功率晶体管的65W PD电源方案,满足市场对于PD快充电源的需求。

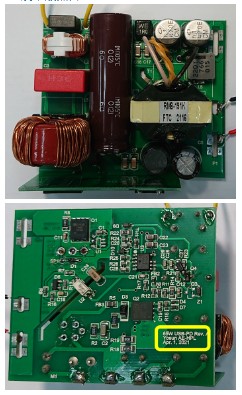

大联大友尚推出基于onsemi和GaN System产品的65W PD电源方案的展示板
大联大友尚推出基于onsemi和GaN System产品的65W PD电源方案的展示板

NCP1345是一款高度整合的准谐振Flyback控制器,适用于多种类型的高性能电源转换器。在设计方面,采用双VCC架构直接连接到辅助绕组,简化VCC管理器件数量。

NCP1345具有基于一次侧的输出限制电路,以确保无论输出电压或输出功率在任何情况时,都能保持恒定输出电流限制。而NCP1345具备的准谐振(QR)专有波谷锁定电路,可确保稳定的波谷切换。当下降到第6波谷,该控制器会进入到频率降频模式,以减少切换损失。并且随着负载的进一步减少,NCP1345进入SKIP模式来管理电源。此外,NCP1345内置Brown out/in检测、过压保护、过温保护以及AC线电压移除检测等功能,确保电源的安全耐用性。本方案采用GaN System的GaN FET: GS-065-011-1-L(650V/190mohm/5X6) 做为主要的功率转换,搭配新一代同步整流IC NCP4307,无需补充额外的元器件,就可以完成同步整流功能。

为进一步优化实际应用的灵活性及快速针对不同客户和市场需求,该方案采用电源模组(AC to DC)+PD模组(PD IC + DC to DC buck)的设计,可对应不同的PD输出接口,在不改变电源模组情况下,随意搭配即可满足设计的需求,大量减少RD开发周期。

方案规格

**输入特征:

1.交流输入电压等级:100VAC至240VAC;

2.交流输入电压范围:90VAC至264VAC;

3.交流输入频率:47HZ至63HZ。

**输出特征:

1.输出电压:+21.0V;

2.输出公差:+/-1.0V;

3.最小负载电流:0A;

4.最大负载电流:3.25A;

5.线调节:1%;

6.负载调节:5%。
