大聯大詮鼎推出陞特SX1276環天LM230模組的文字訊息傳輸方案


【CTIMES/SmartAuto 報導】   2019年10月17日 星期四

瀏覽人次:【466】


零組件通路商大聯大控股今日宣佈,旗下詮鼎集團將推出以陞特(Semtech)SX1276之環天LM230模組為基礎的文字訊息傳輸方案。

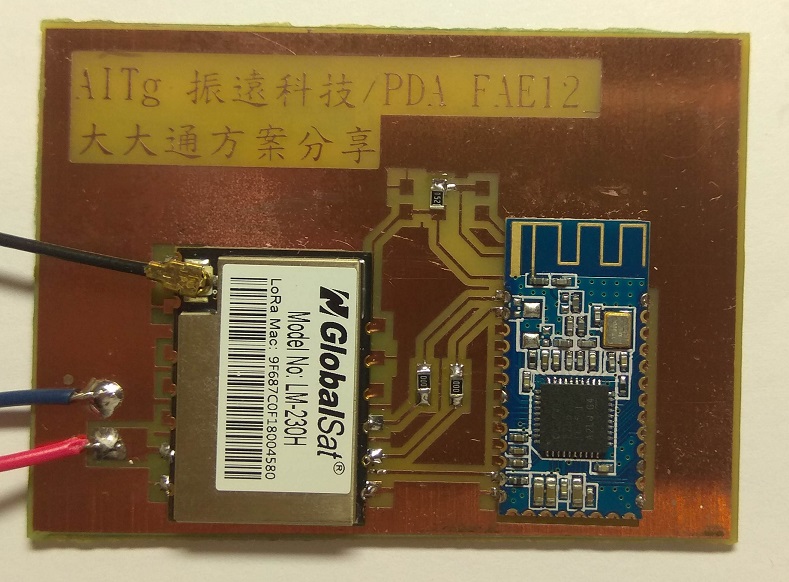

大聯大詮鼎集團推出以陞特SX1276之環天LM230模組為基礎的文字訊息傳輸方案
大聯大詮鼎集團推出以陞特SX1276之環天LM230模組為基礎的文字訊息傳輸方案

市場優勢

 特點一(主要使用元件):

此方案的是使用台灣GPS大廠環天世通科技利用詮鼎代理之SX1276 LoRa IC開發的UART模組,優點是將SX1276 SPI介面複雜的控制流程簡化成可以讓微處理器以AT-Command模式來設定參數及收發資料,如此可以協助工程師減少在SX1276底層上的學習摸索,進而加快設計,同時可將SX1276當作MODEM使用,簡化程式的複雜度。

 特點二(本方案所要解決之問題之應用場景描述):

行動電話等手持裝置一般是藉由GSM、WI-FI及藍牙來達成連線。但如果使用者位於收不到GSM訊號的地方如高山、野外、隧道或是市內、地下室等地方時,本文字訊息傳輸方案可以解決在手持裝置在訊號差的地方還能一對一或是透過群組來傳遞文字訊息、座標或資料。

環天LM230環境設定及操作使用說明:本方案的環天LM230模組依頻段不同有410-525MHz(Model:LM-210L)及862-1020MHz(Model: LM-230H)兩種。此處因為設定使用於台灣、美國、日本等地,所以選用LM230H。

該模組對外接腳除了電源和天線外、具有一組可設定從1200/ 2400/ 4800/ 9600(內建)/ 19200/ 38400到57600bps速率的標準UART通訊埠。BZ Pin提供MCU讀取模組工作狀態,另外提供P1及P2共四種模式供使用者選擇。

核心技術優勢

 LoRa收發器:使用合作廠商所製造之LM230模組,透過其高抗雜訊及高靈敏度特性來拓展兩端通訊,其通訊方式為使用UART的介面來達成直通目的。

 藍牙收發器: 使用市面上廣泛應用之HC-06模組,以其藍牙部分與行動電話、平板或是PC連接後再透過UART與LoRa模組連接。

方案規格

 LoRa Module

 芯片組:SEMTECH LoRa SX127x系列

 頻率:862-1020MHz(型號:LM-230H)

 傳輸功率:100mW(MAX)

 傳輸媒體:UART

 UART波特率:1200/2400/4800/9600/19200/38400/57600bps

 工作電壓:3.0V~6.0V

 電流消耗及接收:13 mA(典型值),發射;120 mA(典型值),休眠:2.2uA(典型值)

 傳輸距離:1KM~10KM(0.81Kbps)

 接收靈敏度:-132dBm@0.81Kbps

 溫度:-40°C~85°C

 尺寸:25毫米x 18毫米x T2.6毫米

 HC-06 藍牙模組

 CSR BC417143芯片組

 藍牙Class 2

 電路板天線

 尺寸:26.7 x 13 x 2毫米

 工業溫度:-40℃至+ 85℃

 工作頻率:2.4 GHz ISM頻段

 調製方式:GFSK(高斯頻移鍵控)

 靈敏度:- 0.1 DBM或更低BER,0.1%

 傳輸速率和非同步:6 KBPS同步,KBPS

 安全功能:身份驗證和加密
