英飛凌推出高整合度霍爾感測器大幅降低系統成本


【CTIMES/SmartAuto 編輯部報導】   2016年08月10日 星期三

瀏覽人次:【3115】


【德國慕尼黑訊】英飛凌科技(Infineon)推出全新霍爾感測器幫助汽車、工業及消費性電子產品滿足嚴格的環境標準,同時也協助符合成本導向與小型化設計的需求。全新 TLx496x 系列霍爾感測器不僅高度整合,且具備精準的切換點、穩定的運作及低功耗等特色。此系列可提供閂鎖與開關類型的感測器。

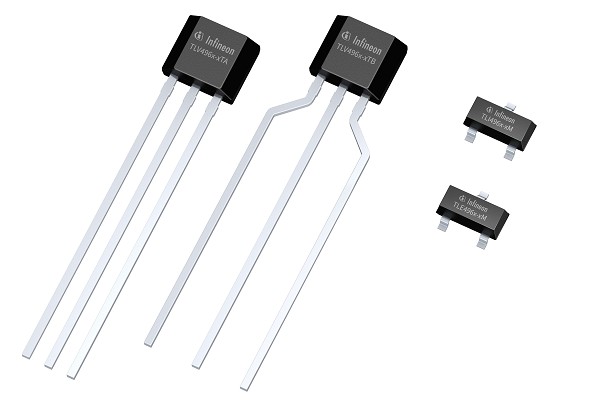

TLx496x霍爾感測器幫助汽車、工業及消費性電子產品降低系統成本,本產品具有高ESD耐受度及精準且穩定的開關點。
TLx496x霍爾感測器幫助汽車、工業及消費性電子產品降低系統成本,本產品具有高ESD耐受度及精準且穩定的開關點。

TLx496x 霍爾感測器的功耗不超過 1.6 mA,比同級產品低約 50%。而 5-V 版本的功耗僅 1.4 mA。本產品具有高 ESD 耐受度及精準且穩定的開關點,適用於重視能源效率、耐受性及精密度的系統。TLx496x 霍爾感測器能降低系統成本,過去需要二到四個被動元件現在則不再需要,如此也減少了元件在電路板上佔用的空間。

所有 TLx496x 霍爾感測器開關與閂鎖系列皆具備整合的霍爾元件、穩壓器、斬波器、振盪器及輸出驅動器。穩壓器為霍爾元件與主動電路供應電力。斬波器可確保維持穩定溫度,並降低製程變動造成的影響,其造成變動的原因有以下三種:第一,生產過程中造成每個霍爾感測器的磁性開關點有少許不同;第二,無刷直流馬達 (BLDC) 的永磁強度會隨著溫度上升而變弱;第三,霍爾輸出電壓會受到壓力與溫度的影響。TLx496x 霍爾感測器可以補償上述三種情況帶來的影響,因此本產品在指定溫度範圍內與整體生命週期中,皆可提供非常精準的切換。

TLE496x 針對汽車應用的 5 伏特系統進行優化

TLE496x-xM 系列適用於運作電壓 3.0 V 至 5.5 V的汽車應用,因此通常不會發生過電流的情形。主要應用為需要溫度範圍攝氏-40度到170度的精準霍爾開關或霍爾閂鎖的所有系統。TLE496x-xM 通常用於電動窗與天窗、行李廂鎖、擋風玻璃雨刷、安全帶、凸輪軸、換檔桿,以及使用無刷直流馬達的多種控制裝置。閂鎖 (TLE4963-1M/2M) 的磁性行為與開關點使其適合進行精密指數計算的應用 (用於磁極轉子或記錄轉子位置) 以及無刷直流馬達。霍爾開關 (TLE4965-5M) 特別適合記錄開關與撥桿的位置,以及開/關狀態的偵測。

TLI496x 針對工業應用的 5 伏特系統進行優化

TLl496x-xM 系列的功能與 TLE496x-xM 相同,只是溫度範圍為攝氏-40度到125度,且符合 JESD47 標準。TLl496x-xM 通常用於電動腳踏車的無刷直流馬達、個人電腦中的風扇及建築自動化中的電力驅動裝置 (例如百葉窗與車庫門),另外也使用於白色家電及建築安全防盜的開/關狀態偵測。

TLV496x 針對成本導向的消費性應用進行優化

TLV496x-xTAb/eB 系列是專為成本導向及非接觸式定位功能所開發的產品。典型應用包括白色家電中的無刷直流馬達 (例如洗碗機與洗衣機)、空調設備中的壓縮機、個人電腦中的風扇,以及遮陽簾、園藝工具及建築安全防盜 (例如門窗接點、大門與捲門)。儘管有降低成本的壓力,以上應用仍需要溫度範圍攝氏-40度到125度 的精密霍爾閂鎖或霍爾開關 (單極/雙極)。TLV496x-xTAb/eB 系列具有 1.6 mA 的功耗及最高 4 kVH HBM (人體模式) 的 ESD 保護,且對輸出加以過電流保護,並可在高溫時自動關閉。

以上三個霍爾感測器系列皆已大量供貨。開發支援包括線上模擬工具及應用手冊。(編輯部陳復霞整理)

關鍵字: 霍爾感測器  被動元件  Infineon(英飛凌Infineon(英飛凌電子感測元件
