凌力爾特推出新款雙通道軌對軌100V電源監視器
可用高準確度測量電流和電壓

【CTIMES 陳復霞整理報導】   2017年10月31日 星期二

瀏覽人次:【318】


亞德諾半導體 (Analog Devices, Inc.,ADI) 旗下的凌力爾特(Linear) 推出寬廣範圍 I2C 系統監視器 LTC2992,該元件無需額外的電路即可監視兩個 0V 至 100V 軌的電流、電壓和功率。LTC2992 支援彈性的電源選擇,可從所監視的 3V 至 100V 電源、2.7V 至 100V 輔助電源、或從內建的並聯穩壓器供電。這些電源選擇在監視任何 0V 至 100V 軌時省去了單獨的降壓穩壓器、並聯穩壓器或低效率的電阻分壓器。LTC2992 為一款簡易的單 IC 解決方案,透過 3 個Δ? ADC 和一個乘法器提供 8 位元或 12 位元電流和電壓測量值及 24 位元功率讀數。

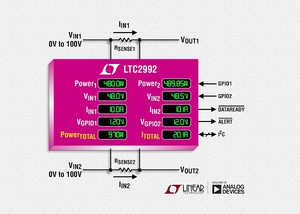

雙通道軌對軌100V電源監視器 LTC2992無需額外的電路即可監視兩個 0V 至 100V 軌的電流、電壓和功率。
雙通道軌對軌100V電源監視器 LTC2992無需額外的電路即可監視兩個 0V 至 100V 軌的電流、電壓和功率。

LTC2992 的寬廣操作範圍適合諸多應用,尤其是 48V 電信設備、高級夾層卡 (AMC) 和刀鋒伺服器。內建並聯穩壓器為高於 100V 的電源和負電源監視提供電源。LTC2992 可連續或按需測量電流和電壓、計算功率,並在可透過 I2C 存取的暫存器中儲存所有資訊及最小值和最大值。4 個 GPIO 還能配置為 ADC 輸入,以測量相鄰的輔助電壓。在整個溫度範圍內,測量值總的未調整誤差 (TUE) 僅±0.3%。當觸發任何用戶所設定參數門檻時,LTC2992 會按照 SMBus 警報響應協定標記警示暫存器和腳位。400kHz I2C 介面具有 9 個元件位址、一個故障匯流排重置計時器、和一個簡化 I2C 光隔離的分離 SDA 針腳。LTC2992-1版本提供了一個適用於反相光隔離器配置的反相資料輸出 I2C 接腳。

LTC2992 和 LTC2992-1 具備商用、工業和汽車溫度級版本,分別支援攝氏零度 至70度、–40度至85度和–40度至125度的操作溫度範圍。兩種版本均已供貨,並採用符合RoHS要求的16接腳4mm x 3mm DFN封裝和16接腳MSOP封裝。

產品特色

‧軌對軌輸入範圍:0V 至 100V

‧寬廣輸入電源範圍:2.7V 至 100V

‧並聯穩壓器用於 >100V 的電源

‧3 個 Δ? ADC 和具有小於+/-0.3% 的總未調整誤差

‧12 位元解析度的電流和電壓測量值

‧4 個 GPIO 可配置為 ADC 輸入

‧具 IQ < 50μA 的停機模式

‧I2C 介面

‧分離的 SDA 接腳簡化光隔離

‧採用16接腳4mm x 3mm DFN和16接腳 MSOP 封裝
