意法半導體推出新一代智慧功率模組
可大幅提升家電的能效及可靠性

【CTIMES/SmartAuto 編輯部報導】   2015年12月07日 星期一

瀏覽人次:【10379】


意法半導體(STMicroelectronics;ST)新推出的600V智慧功率模組可提高馬達驅動器的能效及可靠性,適用於壓縮機(compressor)、電泵(pump)、風扇以及其它家電和工業電器。鎖定最高20kHz的硬式開關電路驅動器,意法半導體的智慧功率模組可大幅提升能效,適用於輸出功率300瓦至3,000瓦的各種馬達驅動應用。

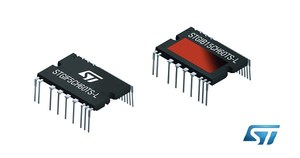

600V智慧功率模組可提高馬達驅動器的能效及可靠性,適用於壓縮機、電泵、風扇及其它家電和工業電器。
600V智慧功率模組可提高馬達驅動器的能效及可靠性,適用於壓縮機、電泵、風扇及其它家電和工業電器。

憑藉意法半導體經市場驗證的SLLIMM 系列雙列式(dual-in-line)模組在市場上取得的成功,第二代產品可直接連接低電壓微控制器及電力網供電(mains-powered)馬達,因此能夠替代多達10個主動式元件。第二代SLLIMM系列的性能更加出色,不僅提高了集極電流(collector current)強度,新增的封裝技術讓設計人員能使用尺寸更小的散熱器,進一步降低了應用成本。

第二代SLLIMM系列的特點是採用一個新型內部結構,只有高低壓側兩個驅動器和若干個溝槽式場截止型IGBT,因而實現最佳化的導通損耗和開關切換損失,並擁有出色的穩健性及EMI特性。意法半導體第二代SLLIMM系列產品大部份均已量產。(編輯部陳復霞整理)

主要技術

‧ 在攝氏25度時集極電流(collector current)高達35A;

‧ 可選與針腳相容的全壓塑封裝(Fully molded)與直接覆銅技術(Direct Bond Copper;DBC)雙列式封裝(38x24 mm2);

‧ 直接覆銅封裝款為最小的熱電阻率(Rth)

‧ 內建靴帶式二極體(bootstrap diode)以降低組件成本,並簡化電路板佈局;

‧ 攝氏175度最高工作接面溫度;

‧ 1500 Vrms最低隔離型電壓(無需光耦合器);

‧ 低VCE(sat);

‧ 低電磁干擾(EMI);

‧ 獨立的開路發射極輸出(open emitter output),簡化三相或單相馬達控制應用的印刷電路板佈線;

‧ 內建溫度感測器及負溫度係數(Negative Temperature Coefficient;NTC)熱敏電阻;

‧ 容錯保護比較器;

‧ 關機輸入/故障檢測輸出;

‧ 可選雙針腳(pin-out)及雙導線架(lead-frame)

關鍵字: 智慧功率模組  馬達驅動器  低電壓  微控制器  電力網  供電馬達  ST(意法半導體ST(意法半導體系統單晶片
