Diodes推出提供 USB 3.1/3.2 及 Thunderbolt 3 介面保護的小型 TVS


【CTIMES/SmartAuto 報導】   2018年02月23日 星期五

瀏覽人次:【749】


Diodes 公司推出資料傳輸線瞬態電壓抑制器 (TVS) DESD3V3Z1BCSF-7,此產品適用於搭載差分訊號線路、時脈 5 Ghz 以上的先進系統單晶片,可為 I/O 埠提供優異的 TVS/ESD 保護,是 USB 3.1/3.2、Thunderbolt 3、PCI Express 3.0/4.0、HDMI 2.0a 及 DisplayPort 1.4 等高速介面不可或缺的元件。

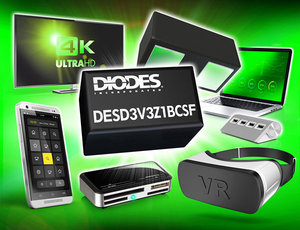

Diodes 公司推出提供 USB 3.1/3.2 及 Thunderbolt 3 接口保?功能的超小型TVS
Diodes 公司推出提供 USB 3.1/3.2 及 Thunderbolt 3 接口保?功能的超小型TVS

現代化的 SoC 通常透過先進 CMOS 製程節點製造,更能承受 I/O 埠的瞬態電壓和靜電放電。傳統 TVS 裝置的輸入通道電容往往過高,容易降低高速訊號品質,因為訊號會在接收系統的邊界與 SoC I/O 埠的接頭之間移動。DESD3V3Z1BCSF-7 採用 Diodes 公司自有先進製程,實現超低輸入通道電容 (典型值 0.175pF)、低動態阻抗、低觸發/保持/箝位電壓,並採用超低電容的先進封裝。精心的設計造就極低的插入損耗,符合 USB 3.1/3.2 和 Thunderbolt 3 等高速介面的訊號完整性要求。

「隨著 USB Type-C 等先進介面日益普及,就愈有必要保護 Ghz 等級頻寬的先進 SoC 連接埠。為確保這些 SoC 和 USB Type-C 連接埠可靠運作,現在最需要的就是極小型的 TVS,它們能提供高水準的保護,而不影響高速訊號的完整性。」Diodes 公司事業部總監 Timothy Chen 博士如此表示。

除了超低輸出電容,DESD3V3Z1BCSF-7 亦提供優異的 ESD 保護,符合 IEC61000-4-2 最高 8kV 的空氣與接觸放電要求。本產品領先業界,實現箝位電壓 (IPP = 3A 的典型值 VCL = 4.5V)、擊穿電壓 (最大 VBR = 9V)、反向隔絕電壓 (最大 VRWM = 3.3V) 的最佳組合,而在 8/20μs 的短路波形上的峰值脈衝功耗 (PPP) 為 25W。

DESD3V3Z1BCSF-7 採用超小型晶片級 X2-DSN0603-2 封裝,尺寸僅 0.6mm x 0.3mm,高度僅 0.3mm。

關鍵字: TSV  ESD保護  Diodes
