全新Tektronix DisplayPort Type-C發射器解決方案可有效縮減相容性測試時間


【CTIMES/SmartAuto 編輯部報導】   2016年11月23日 星期三

瀏覽人次:【5506】

全球量測解決方案供應商--Tektronix(太克科技)日前推出全新的DisplayPort Type-C 發射器測試解決方案,與先前的Tektronix DisplayPort解決方案和其他競爭對手的解決方案相較,顯著降低了相容性測試時間。根據實際環境的現場評估,與Tektronix高效能示波器搭配使用的高度最佳化的解決方案可讓工程師在不到6小時內完成全套DisplayPort Type C相容性測試,而競爭產品需要長達16小時才能完成,全新的解決方案擁有顯著優異的執行速度。

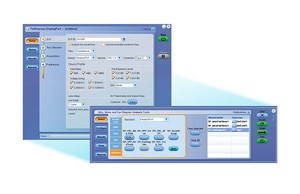

減少DisplayPort相容性測試時間,從長達16小時降至低於6小時,顯著超越其他的競爭產品。
減少DisplayPort相容性測試時間,從長達16小時降至低於6小時,顯著超越其他的競爭產品。

DisplayPort相容性測試的最大挑戰之一是測試時間極長,工程師需在用以監控進行中執行的測試設定前花費大量的時間。除此之外,還需要整合DisplayPort Type-C的測試,該測試被支援作為USB 3.1規格下的替代模式之一。除了全自動化程序和縮短測試時間,新版本的Tektronix DisplayPort測試解決方案還整合了對Type-C規格的支援功能,包括自動測試設定和計時器快顯視窗,以協助使用者執行免手動測試。

Tektronix高效能示波器總經理Brian Reich表示:「對於需依計劃和預算將新設計推向市場的工程師,節省測試和量測中的時間可能是他們最終成功的重要因素。利用此解決方案,我們讓客戶當天就能處理DisplayPort設計中的問題。他們現在只需選擇所要的測試即可輕鬆地開始執行,還能在測試執行時處理其他任務。」

這個版本的關鍵特性之一是引入DPOJET量測軟體,有助於分析待測物特性和進行除錯。如果在相容性測試期間任何測試失敗,使用者可進入DPOJET DisplayPort量測庫,深入瞭解波形壓到眼圖遮罩等問題,並查看預加重位準與電壓擺幅之間的關係測試以執行進階分析。解決方案還為使用者提供了在不同設定下配置量測的靈活性,在現有量測中進行配置變更,並在單次或自由執行重複模式下執行測試。

DisplayPort TX自動化解決方案採用了TekExpress框架來支援依據DisplayPort 1.2 Type-C 規格和CTS的相容性測試,而TekExpress框架是為自動化所設計的最先進工具。後端自動化引擎是以Iron Python為基礎,此語言是使用以通訊端為主的程式設計和.Net遠端處理。以通訊端為主的指令碼介面是一個約定成俗的標準,可讓工程師將自動化的Tektronix解決方案整合至其自動化環境中。

TekExpress框架透過單一面板進行待測裝置 (DUT) 的組態作業,提供了簡化的使用者體驗。此框架現在包括使用Unigraf DPR-100參考輸入輔助控制器的DUT自動化支援。透過增強的報告選項,使用者可以產生.html、.mht、.pdf和.csv格式的報告。.csv格式的資料記錄可協助使用者收集結果並深入分析系統行為,並提供即時和離線波形分析。

Tektronix選配DP12應用程式與Tektronix DPO/MSO70000和DPO70000SX系列示波器相容。

關鍵字: Type-C  發射器  DisplayPort  相容性測試  Tektronix(太克太克科技  測試系統與研發工具  電信與資料儀器
