高耐用性臨床醫材連接器的工程設計

現代醫療器材對於工程設計的要求極高。一款高效能醫療器材連接器必須能夠承受反覆消毒過程中的化學和熱應力考驗，同時提供完美的電氣導通性。

隨著醫療器材日益複雜，高密度系統越來越需要標準型錄零組件無法提供的客制化解決方案。業界向著更高的電路密度、電壓和更多元功能的發展趨勢，正推動這股設計的演變，如此的演進促使工程團隊從整體生態系統的角度出發，策略性地區分各種設計，一方面是貴重設備上可重複使用、高耐久性的介面，另一方面是小型儀器上成本最佳化的一次性介面。

工程師面臨一項艱巨的任務：要在保持完美電氣導通性，與滿足嚴苛的消毒條件和多次插拔的物理要求之間取得平衡。要成功克服這些取捨，仰賴於在專案早期階段的跨部門協作以明確定義各項規範，以免團隊貿然投入一個最終設計無法滿足商業期望的設計。

圖一 : 工程師必須在保持完美電氣導通性，與滿足嚴苛的消毒條件和多次插拔的物理要求之間取得平衡。

克服醫療連接器設計的核心挑戰

為了開發先進的醫療設備連接器，工程師要克服一系列同時存在、且往往相互衝突的挑戰。成功關鍵在於：如何兼顧電氣導通性的需求，與臨床環境的嚴苛物理條件之間取得平衡。

平衡高密度訊號與高壓需求

主要挑戰在於管理內部電氣環境，通常的解決方法是將各個功能分配到不同的接腳區域，以減輕電壓差、線間電容和遮罩要求，同時避免未來因新增功能而需要重新設計。

工程師需要在「適合低壓訊號的高密度解決方案」與「治療或除顫應用中可能出現的高壓線路」之間取得平衡，通常設計工程師會採用「訊號-接地-訊號」配置或盲端觸點來增加爬電距離或降低介面間耦合干擾。設計過程還包括將一些經常被忽略的元件，例如用於設備識別的可擦除可程式設計唯讀記憶體 （EPROM）或用於電路安全的單向二極體，將之整合到早已非常緊湊的封裝中。

嚴格遵守IEC 60601等關於爬電距離、間隙以及耐介電效能的標準，可以避免電弧產生，保護患者和操作人員的安全。要實現這一點，需要採用系統級方法將電纜結構（例如微型同軸電纜）與連接器設計相結合，以滿足設備對電阻、電感和電容（RLC）的特定要求。

材料在環境耐久性的適應力

選擇合適材料是決定設備整體使用壽命的關鍵因素。工程師會根據具體的滅菌方法（例如高壓滅菌）來權衡高成本樹脂（例如PPSU）和經濟型材料（例如PCABS）之間的利弊。評估因素涵蓋完整的產品生命週期，包括保存期限、紫外線暴露，以及醫院和患者居家使用之間不同環境的差異。

過度規定要求（over-specifying requirements）是常見的挑戰之一。例如，採用內部灌膠的防潑水設計就足以滿足實際應用的情況，但團隊卻規定採用完全密封的IP67防護等級，這超出了要求並且更加昂貴。此外，元件材料在臨床環境中也應保持良好的化學相容性。

兼顧鎖扣穩固性和人體工學設計

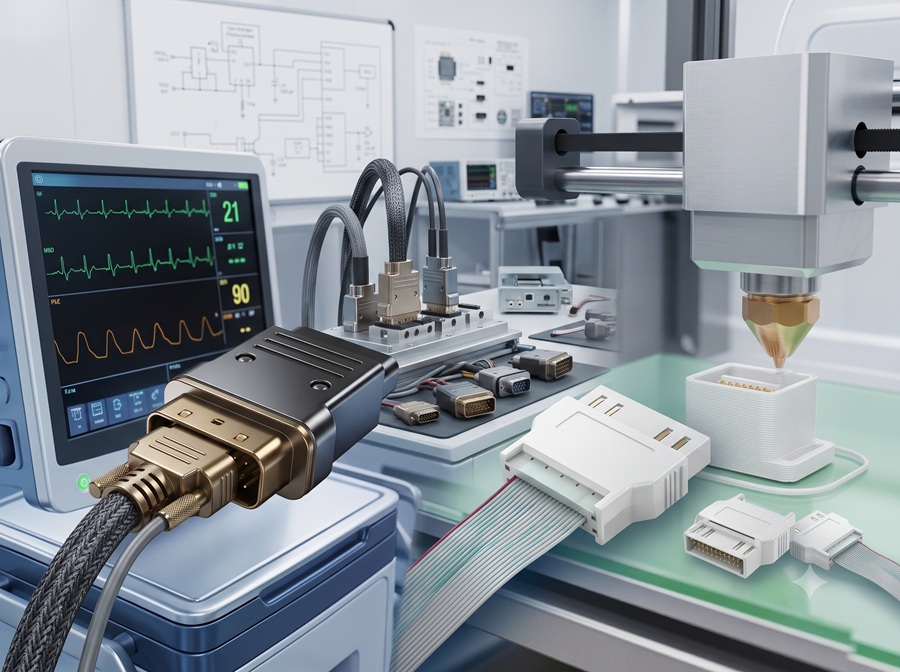

圖二 : 隨著電路數量的增加，控制插入力成為一項重大的設計挑戰。

連接器介面，應針對應用場景的特定耐用性要求量身打造策略。可選方案包括適用於10,000次以上插拔介面的高效能銅合金，以及適用拋棄式設備設計的成本最佳化解決方案。

對於頻繁使用的連接器，鎖扣機制是影響連接器壽命的重要因素。工程師經常從簡單的被動式鎖扣轉變為採用具備表面處理設計、更堅固的主動式鎖扣，以防止磨損。

隨著電路數量的增加，控制插入力成為一項重大的設計挑戰。對於超過100個腳位的設計，必須考慮連接器插拔所需的物理強度。如果設計不當，高密度互連可能會產生過大的物理阻力，從而給醫療專業人員帶來使用上的困擾。

人為因素也是影響成敗的關鍵。設計應優先考慮臨床操作人員的直覺使用體驗，例如借鑒消費技術的盲插功能，以便在昏暗環境下使用。

醫材連接器開發的系統級方法

要提升醫療器材連接器的效用，從開發初期就需要整合專用元件和製造技術。建立在經過驗證的技術平台的策略性方法，是將概念加速推向商業化產品的關鍵。

利用預驗證觸點系統縮短開發週期

在客制化連接器的開發過程中，觸點系統的驗證耗時耗力。利用成熟的觸點介面可以將專案週期縮短數月。採用這種策略，工程團隊可以將經過驗證的觸點組裝到快速原型外殼中，這些外殼通常採用3D列印技術製造，這項能力讓工程團隊能在數週（而非數月）內完成實驗室測試和用戶回饋收集過程。

在開發初期創建可用的電氣介面，可以在投入昂貴的模具之前進行關鍵驗證。使用成熟的觸點系統可以為射出成型和高速植腳提供已知的參數，使得工程師能夠在最短的時間內建立高產能的生產線。

最佳化材料相容性 確保長期可靠性

在開發初期讓材料科學專家參與，能避免選擇次優材料。這些次優材料或者通過了初步臨床試驗，但最終可能會因成本過高或可靠性不足而無法進行批量生產。

長期可靠性則需要對整個材料系統進行評估。連接器外殼、電纜護套、應力消除裝置和內部灌封化合物之間的相容性，確保產品能夠耐受反覆的滅菌或清洗。不相容的材料可能會產生負面影響，甚至在設備進入滅菌室之前就降低效能，這凸顯了全面材料評估的重要性。

端接和電纜結構創新

隨著電路密度的增加，業界正在轉向採用其他電纜結構，以應對微型化和可製造性的挑戰。若要逐一接合數十根極細規格導線，將會造成嚴重的生產瓶頸；而一項關鍵創新成果採用了排線，可以同時自動端接多根導線，與單線接合相比具備顯著的優勢。

未來的技術趨勢還包括使用長距離導線替代方案，例如採用光刻或增材製造技術來製作導電走線。先進的結構通常與替代端接方法相結合，能夠在極高密度下工作，例如專用導電膠、中介層元件或微型連接器。

邁向醫療器材商用生產之路

醫療器材的成敗，最終取決於其可製造性和商業可行性。與Molex莫仕合作是將功能性原型轉化為可擴展、具備市場競爭力裝置的有效途徑。藉由運用如TheraVolt和EdgeStack等預先驗證平台，能夠大幅縮短產品上市時間。

Molex莫仕憑藉深厚的工程技術知識，引導客戶找到成功的長期解決方案。以前瞻性避免團隊最終設計出「臨床上可行，但在商業上無法永續」的醫療器材連接器設計。例如，工程團隊當然希望產品具備完善的功能，但及早協作可以避免採購部門日後因成本過高而拒絕採用該元件的窘境。新創公司經常使用拼湊的設計進入臨床試驗，例如將三個獨立的連接器拼接到一根導管上，但在量產階段才發現到，將這些連接器整合到一起，將會觸發昂貴的FDA重新認證流程，因而提高了成本。

這種協作方式避開代價高昂的陷阱。嚴格的品質體系為生產的一致性奠定了基礎。這些支援措施明確驗證和確認的路徑，確保設備的安全性和有效性。至於從概念發想到取得正面的臨床成果，關鍵在於選擇合適的元件。

（本文作者Dan McGowan¹、Greg Van Hecke²為Molex莫仕旗下公司Phillips Medisize¹醫療互聯工程經理、²全球產品經理）
