利用運算放大器實現可調線性穩壓電源與訊號產生器

運算放大器是一種高增益的電子元件，主要用來放大電壓訊號。它是一種差動放大器，輸出取決於兩個輸入端之間的電壓差。運算放大器的常見電路包括反相放大器與同相放大器，利用運算放大器的特性，可以用來實現可調線性穩壓電源與訊號產生器。

運算放大器（Op Amp）是一種高增益的電子元件，主要用來放大電壓訊號。它是一種差動放大器，輸出取決於兩個輸入端（正相 + 與反相 ?）之間的電壓差。

運算放大器具有高增益的特性，在理想情況下，開迴路增益非常高（理論上接近無限大），在高輸入阻抗時，幾乎不吸收輸入電流，避免干擾前端電路，在低輸出阻抗時，則可以直接驅動後級電路，可執行雙輸入、單輸出，輸出 = 增益 ×（正相輸入 ? 反相輸入）。

常見的運算放大器應用與類型

運算放大器的常見應用，包括電壓放大器、濾波器（低通、高通、帶通）、訊號比較器（與比較器有關）、積分器與微分器、緩衝器（電壓跟隨器）、模擬計算（加法、減法、積分等）。常見的電路包括反相放大器，輸入接在反相端，具有反向放大功能；此外，還有同相放大器，輸入接在正相端，輸出與輸入同相位，在電壓跟隨器電路時，正相輸入 = 輸出，提供阻抗轉換，不放大電壓。

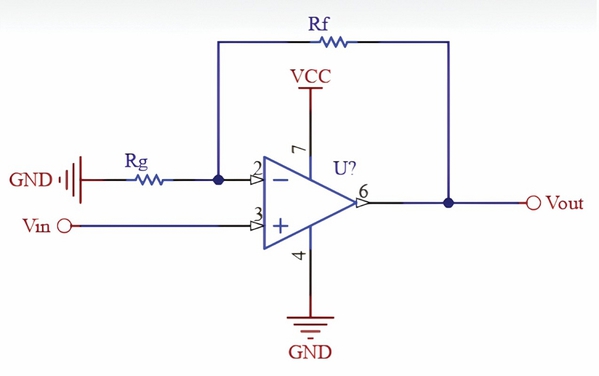

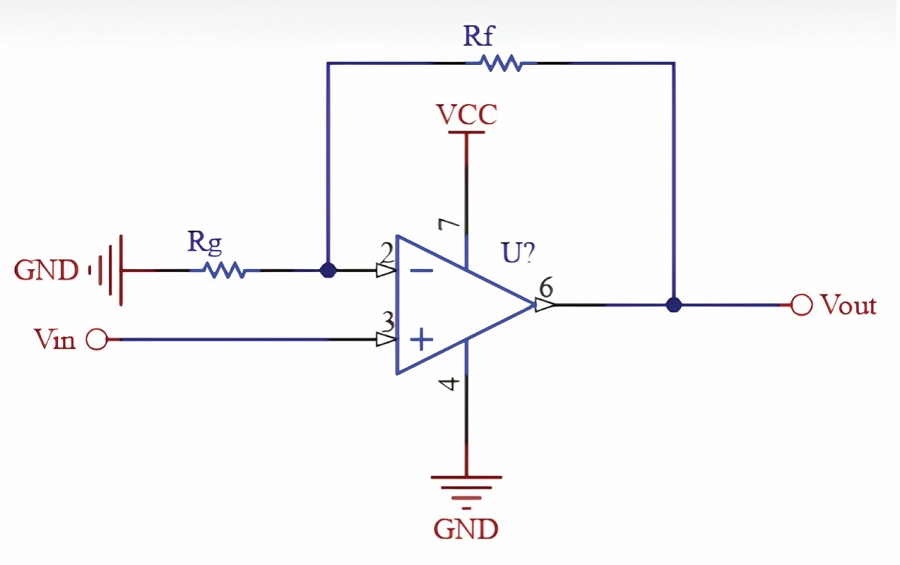

以圖一的同相放大器電路為例，透過反饋電阻Rf和分壓電阻Rg，決定了閉迴路增益，同相放大器的輸入訊號與輸出訊號的相位相同。

圖一 : 同相放大器電路範例

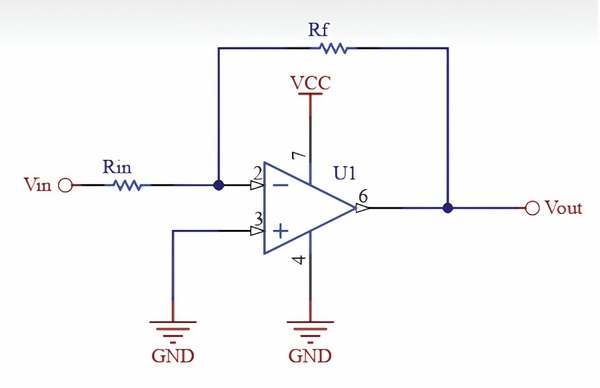

以圖二的反相放大器電路為例，假設這個放大器電路使用的是理想放大器，透過反饋電阻Rf和輸入電阻Rin，決定了閉迴路增益，反相放大器的輸入訊號與輸出訊號的相位相差180度。

圖二 : 反相放大器電路範例

設計可調線性穩壓電源

可調線性穩壓電源的目標是提供穩定且可調的輸出電壓，且即使輸入電壓或負載變化，輸出仍維持穩定。

可調線性穩壓電源的基本結構包括參考電壓源（如TL431、齊納二極體或精密參考IC）、誤差放大器（運算放大器）、調節元件（通常是功率BJT或MOSFET）、回授電阻分壓網路（設定輸出電壓）。

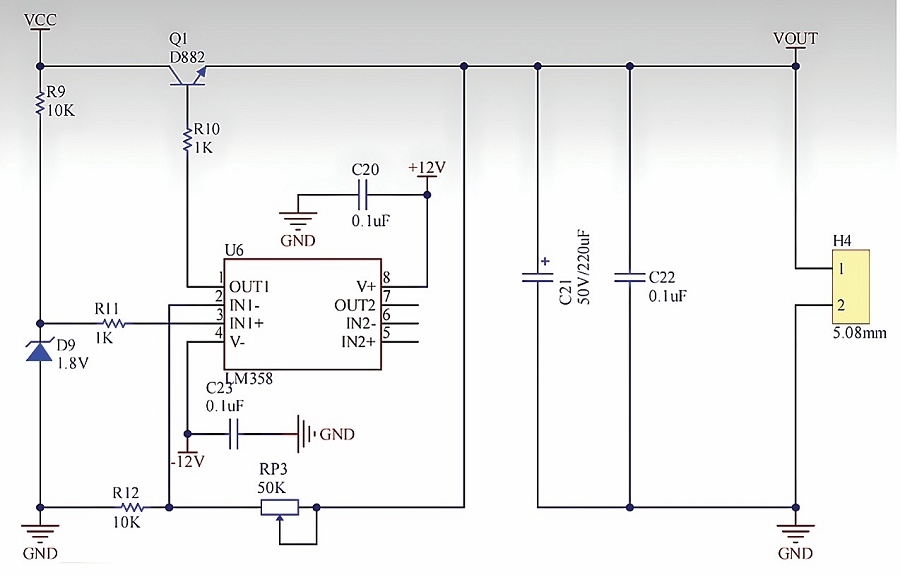

以圖三的可調線性電源電路為例，此電路的核心是由LM358、穩壓二極體、三極體，以及負反饋電路構成，R9和D9構成一個穩壓電路，D9的擊穿電壓是2.5V，由於運算放大器的高輸入阻抗，並不需要穩壓二極體提供多大電流。

圖三 : 可調線性穩壓電源電路範例

此時運算放大器的IN1+為2.5V，運算放大器、三極體與R12和RP3構成了一個負反饋迴路，計算得出電壓範圍應該在2.5V到15V之間。又因為運算放大器的實際供電電壓為±12V，透過規格得知運算放大器的相對電源軌有1.35V至1.61V的輸出擺幅，D882的Vce電壓最大為0.5V，計算得出Vout最大輸出範圍應該在9.89V至10.15V之間，因此，實際輸出的電壓範圍應該在2.5V至10.15V之間。

在設計可調線性穩壓電源電路時應注意參考電壓穩定性，使用低溫度漂移與高穩定性的參考源（如TL431或LM4040），運算放大器選型時應選擇輸出電壓範圍涵蓋輸出端（軌對軌），具低失調電壓與低漂移特性，在功率元件選型時，應根據輸出電流選擇合適的BJT或MOSFET，確保其散熱與安全工作範圍，也應注意熱保護與穩定性，高電流應使用散熱片。

同時必須考慮RC補償以避免振盪，在回授阻抗設定上，應避免R1、R2阻值過高（建議幾kΩ範圍內），可提升穩定性與抗雜訊能力，且輸入電壓需高於最大輸出電壓 + VCE（飽和壓降）或Vds（MOSFET），並可加入電流採樣電阻與次級比較器實現過電流保護功能。

這種設計具有輸出電壓可精密調整的特性，功率晶體發熱量大、效率低（線性特性），其雜訊小、響應快，僅適用於輸入電壓高於輸出電壓的場合，架構簡單，易於整合，較高功率應用需加入保護機制和良好散熱。

設計訊號產生器

利用運算放大器也可以用來設計訊號產生器，其可以透過兩顆運算放大器（或一顆雙通道運算放大器），以產生一個穩定震盪的方波訊號，並同時輸出對應的三角波訊號，並可透過調整元件改變頻率與占空比。

這種波形產生器通常由比較器 + 積分器組成，第一顆運算放大器為施密特觸發器（產生方波），接成正回授比較器（具有遲滯特性），其輸出為方波，可控制電容電壓的充放電閥值。第二顆運算放大器為積分器（產生三角波），可利用電容對方波輸出積分，形成線性上升／下降的三角波。

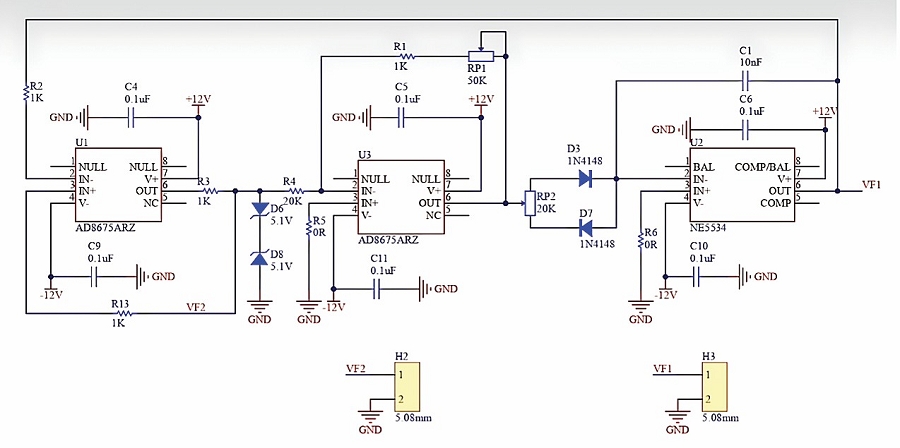

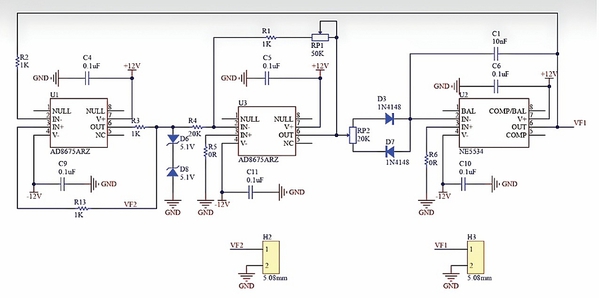

以圖四的訊號產生器電路為例，這是一個基於運算放大器設計的頻率、占空比均可調的方波、三角波產生器，VF1點產生三角波，VF2點產生方波，RP1可以調節輸出訊號的頻率，RP2可以調節輸出訊號的占空比。

圖四 : 訊號產生器電路範例

假設比較器U1首先輸出正電壓，經過反相放大器U3，U3輸出為負電壓，積分器U2輸出開始向著正電源方向上升。

在某一個時刻，積分器U2輸出大於比較器U1的IN+，將引起比較器U1輸出翻轉為負電壓，經過反相放大器U3，U3輸出為正電壓，積分器U2輸出開始向著負電源的方向下降。而在某一個時刻，積分器U2輸出小於比較器U1的IN+，將會引起比較器U1輸出翻轉為正電壓，由此反覆震盪。

透過調節RP1，改變反相放大器的輸出幅值，將改變積分器的積分速率，從而引起頻率變化，透過調節RP2，可以改變積分器的上升和下降速率，利用這個電路，可以在改變占空比的同時，不改變電路頻率。

在設計此類電路時應注意運算放大器選型，要求有足夠的速度與輸出擺幅（軌對軌更佳），在電源配置上，若需產生對稱波形（±V），運算放大器建議用雙電源供電（±15V、±5V等），在輸出漂移防止方面，積分器輸出可能隨時間漂移，可加設微弱負回授電阻抑制。

在波形失真控制上，電容與電阻選值需搭配，避免積分器過載或飽和導致波形歪斜，若想維持頻率穩定性，建議使用精密電阻與電容，或可變電阻精調頻率。在占空比調整上，可透過調整比較器回授分壓比（R1：R2）達成上下閾值不對稱，改變充放電時間比例。

此外，也可以進行功能的進階擴充（選配功能），像是加入PWM控制埠，讓占空比由外部控制，以及使用數位電位器（如I2C控制）來動態調整頻率或波形對稱性，或是增加波形轉換器（如全波整流器）來產生鋸齒波、正弦近似波等。這種電路可應用於可調測試訊號源、函數波形產生器（與DDS配合）、PWM調變控制電路、音訊或類比振盪器電路等。

表一：可調線性穩壓電源電路與方波／三角波訊號產生器電路的特性

項目	可調線性穩壓電源電路	方波／三角波訊號產生器電路
主要功能	誤差放大器，控制輸出電壓穩定與可調	比較器 + 積分器，產生穩定波形（方波與三角波）
輸入類型	差動輸入（比較Vref與回授電壓）	比較器為開迴路輸入，積分器為負回授整合輸入
輸出需求	能驅動功率元件（BJT/MOSFET）的控制端	能提供對電容穩定充放電的驅動能力
穩定性要求	高穩定性、低偏移、低雜訊	穩定切換遲滯特性（方波）與積分線性度（三角波）
關鍵特性	低輸入失調電壓、軌對軌輸出更佳	高轉換速率、軌對軌輸出佳、低輸出飽和電壓
電源配置	通常為單電源（如+12V）或雙電源（±15V）	建議用雙電源±V，方便輸出對稱波形
設計要點	- 與回授電阻匹配 - 注意參考源穩定性 - 穩定頻率補償避免振盪	- 遲滯設計決定占空比 - 積分器R/C決定頻率 - 防止積分器輸出漂移
易犯錯誤	- 運算放大器輸出不足以推動功率元件 - 回饋比設定錯誤導致輸出不穩	- 遲滯電壓過低導致波形不穩定 - 積分器輸出飽和或偏移累積
典型元件	TL081 、OPA2134、LM358、LM324（高輸出電壓範圍）	TL072、LM324、TL084（高轉換速率 + 穩定性佳）
可調方式	調整回授分壓阻值改變輸出電壓	調整回授電阻、遲滯電阻與積分器R/C改變頻率與占空比

結語

透過靈活應用運算放大器的高增益與差動放大特性，不僅可實現穩定可靠的可調線性穩壓電源，也能建構具備頻率與占空比可調的訊號產生器。這兩類應用雖屬於不同領域，卻同樣展現了運算放大器在類比電路設計中的關鍵地位。

設計者只需掌握回饋控制、比較器行為與積分原理，便能根據需求調整輸出電壓或波形參數，靈活實現多樣化的功能。未來隨著高性能、低功率消耗運算放大器的持續演進，這些經典應用將在嵌入式系統、測試儀器與電源模組等領域發揮更大價值。
