UCIe標準化重塑Chiplet生態與ASIC經濟學

標準化Chiplet絕非單純的封裝技術迭代，而是一場涉及設計方法論、代工模式、IP商業版權及供應鏈權力重組的典範轉移。

半導體製程推進至3奈米及埃米（Angstrom）世代，微縮所帶來的成本效益急遽遞減。根據光罩極限（Reticle Limit），單顆單晶片系統（Monolithic SoC）的晶粒面積若超過858平方毫米，良率曲線便會急轉直下；加之先進節點的光罩組成本與非重複性工程費用（NRE）動輒數億美元，傳統「將所有功能塞進單一晶片」的設計典範已遭遇物理與財務的雙重天花板。

在這一背景下，小晶片（Chiplet）異質整合技術成為晶片架構的核心解方。透過將大尺寸SoC解構為運算、記憶體、I/O及介面等獨立功能晶片，並藉由先進封裝重組成單一系統，半導體產業正迎來一場以「模組化矽智財（Modular IP）」與「互連標準化」為核心的架構革命。

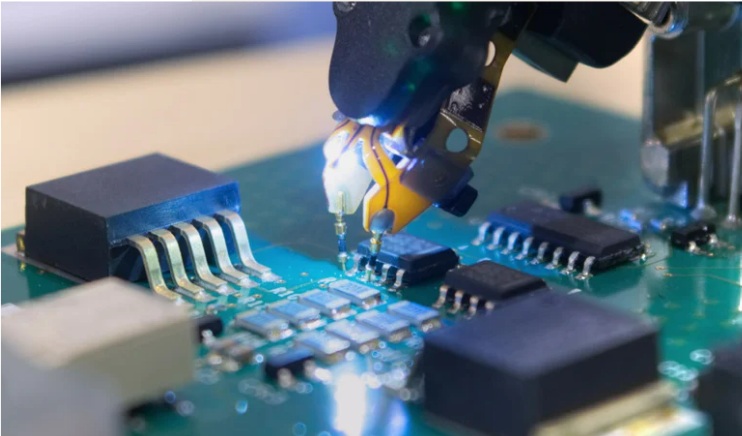

圖一 : 小晶片異質整合技術成為晶片架構的核心解方。

跨越封閉壁壘：UCIe建立開放互連新秩序

過去，Chiplet技術多為台積電（CoWoS/SoIC）、英特爾（EMIB/Foveros）及 AMD 等巨頭的私有技術（Proprietary Links）。各家採用自定義的晶粒對晶粒（Die-to-Die, D2D）介面與協定，導致晶片間無法跨廠商、跨製程節點、甚至跨代工廠自由互通，形成嚴重的生態碎片化。

2022年由Intel、台積電、日月光、AMD、Arm、高通及各大雲端服務業者（CSP）共同成立的UCIe（Universal Chiplet Interconnect Express）聯盟，徹底改變了這一格局。UCIe建立了從實體層（PHY）、晶粒間適配層（Die-to-Die Adapter）到協定層（Protocol Layer）的完整開放標準。

隨著UCIe規範進一步涵蓋UCIe-3D架構（支援小至 1 微米以下的混合鍵合 Hybrid Bonding 間距）以及系統級可測試性與遙測架構（UCIe DFx Architecture, UDA），跨晶片測試與生命週期監控標準逐步成形，大幅掃清了多供應商晶粒混合封裝的硬體相容障礙。

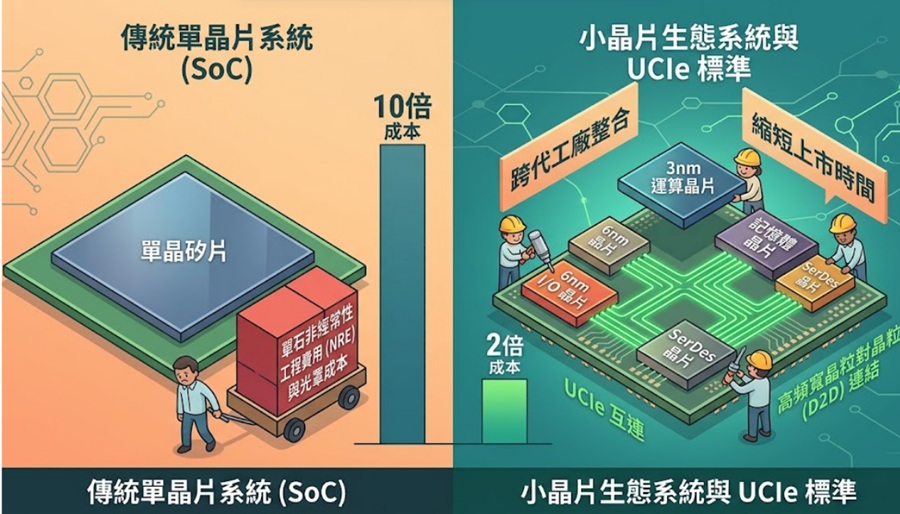

圖二 : 傳統SoC與小晶片生態系的區別。

跨晶圓廠整合：破除代工綁定的異質製造

UCIe與開放封裝標準的推進，最具破壞性的變革在於實現「跨晶片、跨晶圓廠（Cross-Foundry）」的設計彈性。

在傳統單晶片架構中，所有模組必須採用相同的代工廠製程節點。然而在現代 AI晶片中，類比電路、SRAM、高速SerDes與I/O介面在3奈米以下先進製程中的面積縮減微乎其微，但光罩費用卻成倍暴增。藉由UCIe標準：

1.運算核心（Compute Core）：採用台積電3奈米或2奈米等最先進節點，追求最高電晶體密度與極致算力能效比。

2.記憶體介面與I/O Die：採用成熟穩定的6奈米、12奈米或16奈米製程，顯著壓低晶圓製造成本。

3.光學引擎或類比單元：交由特殊製程晶圓廠（如矽光子SiPh或高壓 BCD製程）代工。

這意味著系統整合商（如CSP與無晶圓廠IC設計公司）不再受限於單一晶圓代工廠的產能分配與報價，而是能根據各代工廠的優勢製程採購不同晶粒，並在OSAT廠（如日月光投控、日月光SPIL、Amkor）進行跨源組裝，大幅提升供應鏈的韌性與談判籌碼。

IP模組化：改寫客製化ASIC的經濟學

在AI加速運算帶動的「客製化ASIC」浪潮中，大型雲端服務商（如微軟、AWS、Google、Meta）紛紛加速自研晶片以取代昂貴的通用GPU。然而，高昂的前期研發門檻與漫長的設計週期，往往成為中小企業與特定垂直領域導入 ASIC 的致命阻礙。

硬體化「小晶片IP（Hardened Chiplet IP）」的成熟，正在重構ASIC的投資回報率（ROI）。

大幅降低NRE與光罩成本

過去開發一顆高階 ASIC 需要支付全套先進製程光罩費（可達數千萬至上億美元）。採用 Chiplet 模式後，設計團隊只需自行開發專屬演算法的核心運算 Die（面積可能僅有 100 mm2），其餘如 PCIe Gen6 控制器、HBM 介面控制器、Ethernet 實體層等標準單元，皆可直接向第三方程式庫供應商（如 Synopsys、Cadence、Alphawave Semi、Marvell）採購「已驗證矽晶粒（Known-Silicon Chiplet）」，節省超過 50% 的光罩支出與前期驗證成本。

縮短產品上市週期（Time-to-Market）

標準化介面使晶片設計從「晶體管層級刻畫」轉變為「板級系統積木組裝」。系統整合商無需重複造輪子開發複雜的高速實體層，可將研發資源 100% 聚焦於專有 AI 算子或自研指令集，將晶片交付週期從 24–36 個月壓縮至 12–18 個月內。

系列化衍生擴展（Product Scalability）

透過在基板上並聯不同數量的運算 Chiplet，單一架構即可衍生出入門級、工作站級至資料中心級的完整產品線，實現單一開案、多維度變現的商業模式。

產業鏈重塑與落地挑戰：KGD 與商業邊界的重構

儘管標準化Chiplet生態前景明確，但要全面普及商業化，半導體產業鏈仍需跨越三大瓶頸：

良率防線：Known Good Die（KGD）測試門檻

在多晶片封裝中，若組裝了 8 顆 Chiplet，即便每顆晶粒良率高達 98%，最終封裝良率亦會驟降至約85%。因此，晶片在封裝前必須完成近乎 100% 覆蓋率的極限測試與晶圓級預燒（Wafer-level Burn-in），推動了高階自動化測試設備（ATE）與內建自我測試（BIST/DFx）技術的革新。

商業權責歸屬（Warranty & Liability）

當封裝成品出現瑕疵時，責任究竟歸屬於 Compute Die 提供商、I/O Die 供應商、封裝載板廠、還是執行先進封裝的 OSAT？這需要產業鏈建立全新的商業合約範本、封裝良率保證金協議以及責任溯源機制。

熱應力與多物理場協同設計（Co-Design）

小晶片高密度封裝帶來局部熱點（Hotspots）與結構應力（Warpage）問題。EDA 巨頭正加速推動整合「晶片-封裝-散熱-電磁」的 3D 多物理場協同模擬工具，成為晶片順利下線的關鍵護城河。

結語

標準化 Chiplet 絕非單純的封裝技術迭代，而是一場涉及設計方法論、代工模式、IP 商業版權及供應鏈權力重組的典範轉移。隨著 UCIe 規範從紙上藍圖全面轉化為商用晶片驗證，半導體產業正從昔日的「單石霸權」邁入「矽積木（Silicon Legos）」的開放協同時代。對於渴望在 AI 時代建立專屬運算優勢的企業而言，掌握 Chiplet 模組化整合的戰略速度，將直接決定下一個十年的核心競爭力。
