在4K影片剪輯已成標配、8K 120Hz顯示技術蓄勢待發的今天，數據傳輸的「頻寬焦慮」始終存在。當前的USB4（Version 1.0）雖然已提供40Gbps的優異效能，但隨著高性能外接顯卡（eGPU）與超大型NVMe陣列的普及，現有的頻寬已顯得捉襟見肘。

圖一 : USB4 2.1標誌著通用序列匯流排（USB）進入超高頻、高密度編碼的新時代。

USB4 2.1的三大關鍵變革

2022年底，USB開發者論壇（USB-IF）正式發表了USB4 Version 2.0規格（市場與技術文件通常稱為USB4 2.1）。這不僅僅是一次小版本的迭代，而是將傳輸速率從40Gbps直接翻倍至80Gbps，甚至透過特殊的「非對稱模式」達到120Gbps的驚人速度。

USB4 2.1的出現，標誌著通用序列匯流排（USB）正式進入了超高頻、高密度編碼的新時代，旨在實現「一條線路、萬物互聯」的最終願景。

USB4 2.1之所以能實現頻寬翻倍，並非單純依靠提高時鐘頻率，而是從訊號編碼與傳輸邏輯上進行了根本性的結構重組。

在40Gbps時代，USB4採用的是傳統的NRZ（Non-Return-to-Zero）編碼，每一波形代表1個位元（0或1）。然而，若要在80Gbps下繼續使用NRZ，訊號頻率將翻倍，這會導致PCB走線與線材的損耗呈指數級增長，使得傳輸距離極短且容易出錯。

從NRZ轉向PAM3編碼

USB4 2.1引入了PAM3（Pulse Amplitude Modulation 3-level）三階脈衝振幅調變技術。與NRZ只有高、低兩個電位不同，PAM3擁有三個電壓位階（-1, 0, +1）。這使得每個時鐘週期內可以傳輸1.58個位元。

透過這種方式，USB4 2.1能夠在不大幅提升物理頻率的情況下，將數據密度提升50%以上，有效地在頻寬增長與訊號衰減之間取得平衡。

120Gbps非對稱傳輸

傳統的數據傳輸多採對稱模式（例如：進40G、出40G）。但在顯示輸出場景中，數據流向極度不均勻—主機發送至顯示器的數據遠大於回傳。

USB4 2.1引入了靈活的鏈路配置：

‧ 對稱模式（Symmetric）：雙向各80Gbps（2 lanes TX / 2 lanes RX）。

‧ 非對稱模式（Asymmetric）：配置為3條發送通道與1條接收通道，，達到120Gbps發送，與 40Gbps 接收的速度。

物理層測試挑戰

隨著頻寬翻倍，工程師在研發與量測端面臨了前所未有的挑戰。當頻率提升至 20GHz以上，即便是極短的PCB走線也會變成高頻天線。訊號在傳輸過程中會遭遇嚴重的介質損耗與皮膚效應（Skin Effect）。

此外，在USB-C接口狹小的空間內，四對高速訊號線之間的交叉感應（Crosstalk）會變得異常尖銳，極易導致誤碼。

這種靈活性讓USB4 2.1能夠輕鬆驅動8K/120Hz甚至更高等級的專業顯示器，而不會浪費回傳通道的頻寬。

PAM3眼圖的複雜性

在NRZ測試中，我們只需要觀察一個「眼睛」的開合。但在PAM3中，眼圖會垂直堆疊出兩個眼睛。

‧ 電壓位階壓縮：PAM3的三個電壓位階使得每個眼睛的垂直高度（眼高）大幅縮小，雜訊容限（Noise Margin）更低。

‧ 線性度要求：若發射端的線性度不佳，會導致上下兩個眼睛不對稱，這對接收端的時鐘恢復（Clock Recovery）與均衡器（Equalizer）提出了嚴苛要求。

主動式線材的崛起

由於80Gbps的損耗極大，超過1公尺的被動線材幾乎無法維持訊號品質。這意味著市場將轉向大量使用內建重定時器（Retimer）的「主動式線材」。這增加了測試的維度—我們不僅要測連接器，還要驗證線材內晶片的處理能力與延遲。

PAM3訊號的三電平線性度挑戰

在傳統NRZ測試中，我們只關注高低電位（0 與 1）。但在PAM3下，訊號被切分為三個電平（-1, 0, +1），這產生了兩個對稱的眼圖。SNDR是PAM3測試中的核心指標。由於電平間距縮小，系統對雜訊極其敏感。測試儀器必須具備極低的底噪，否則無法區分是待測物的失真，還是儀器本身的雜訊。

電平不匹配（Level Mismatch）也會導致另一個問題。若三個電平的間距不均勻（例如中間電平偏高或偏低），會直接導致眼圖張開度不足。這對發射端的線性驅動能力提出了極高要求，量測時必須精確計算RLM。

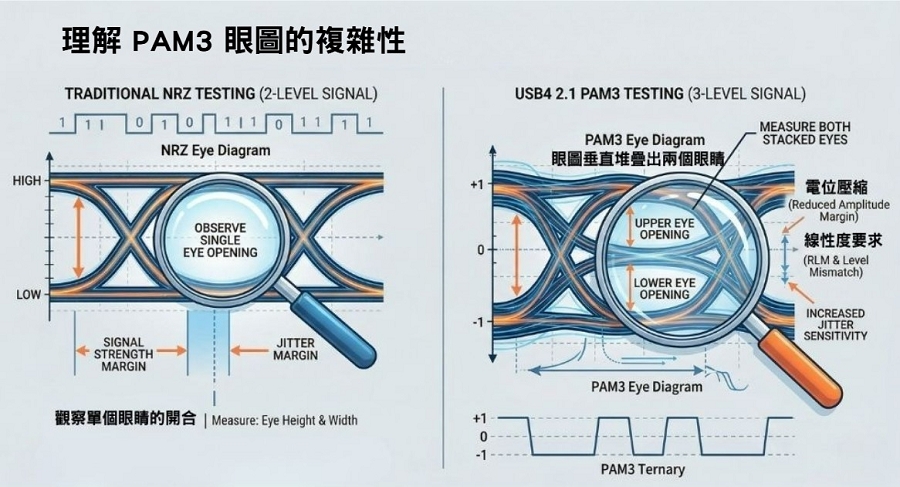

圖二 : NRZ眼圖與PAM3眼圖的差異性比較。

當訊號頻率達到20GHz以上（奈奎斯特頻率），測試夾具（Fixture）與連接電纜的損耗將反客為主。

傳統的簡單損耗補償已不足夠。工程師必須使用2-Port或4-Port VNA（向量網路分析儀）提取夾具的S參數，並在示波器端進行嵌入運算。在 80Gbps 下，PCB上任何一個過孔（Via）、甚至是連接器內部的微小阻抗不匹配，都會引起強烈的訊號反射。測試時必須動用TDR（時域反射儀）來定位阻抗偏離點。

另外，80Gbps的環境也容易導致訊號到達接收端時通常已經「閉眼」（眼圖完全擠在一起）。

接收端必須依靠強大的CTLE（連續時間線性均衡器） 與DFE （判決回饋均衡器） 來還原訊號。面對這樣的情況，測試挑戰在於：我們必須利用 BERT （誤碼儀） 注入各種「壓力因子」，包括正弦抖動（SJ）、隨機抖動（RJ） 與頻率漂移，觀察接收端是否能在惡劣環境下維持低於10-12的誤碼率。

非對稱鏈路的動態切換測試

USB4 2.1最具特色的120Gbps / 40Gbps配置，也給協議測試帶來了全新的變數。當系統從對稱80G切換到非對稱120G時，實體層通道必須在極短時間內完成重新握手與同步。測試儀器需要能夠即時補捉並分析這段「轉場」過程中的協議封包，確保沒有數據遺失。

測試方案建議

要準確量測USB4 2.1，實驗室的儀器設備必須進行全面升級。

‧ 高頻寬示波器：建議採用至少25GHz至50GHz頻寬的數位示波器，以捕捉PAM3訊號的高階諧波。

‧ 高階誤碼儀（BERT）：需具備產生PAM3壓力訊號的能力，用以驗證接收端的容限。

‧ 去嵌入技術（De-embedding）：測試夾具（Fixture）本身會帶來損耗。工程師必須利用精確的 S 參數模型進行去嵌入，將「觀察點」精準移回晶片的引腳處。

‧ 向量網路分析儀（VNA）：用於量測Return Loss（回波損耗）與Insertion Loss（插入損耗），確保線材與連接器的物理阻抗匹配符合規範。

USB的靈魂在於向下相容。一個80Gbps的Hub必須同時應對40Gbps的筆電、10Gbps的硬碟以及480Mbps的滑鼠。在高速與低速信號交織的環境下，如何防止反射訊號干擾低速通訊，是相容性測試（Compliance Testing）的核心。

結語

USB4 2.1的推出，不僅是數字上的增長，更是傳輸技術的典範轉移。它透過 PAM3編碼與非對稱傳輸，巧妙地在現有的物理限制下壓榨出最大的潛能。

對於專業影音工作者，這意味著single-cable就能完成8K影像傳輸、RAID陣列讀寫與240W充電；對於遊戲玩家，這代表外接顯示卡的性能損耗將降至最低，輕薄筆電轉身成為電競主機不再是夢想。儘管在測試與生產端面臨高頻損耗、電磁干擾與協議複雜化等重重挑戰，但隨著量測方案的成熟與晶片商的佈局，USB4 2.1將在未來幾年內成為高效能運算與數位生活的核心橋樑。
