當全球電信產業仍致力於5G Advanced的部署時，學界與標準化組織（如 ITU-R）早已將目光投向2030年後的6G時代。6G的核心指標之一，是達成峰值速率高達1 Tbps（Terabits per second）的傳輸能力—這比5G快了近百倍。

然而，這不僅僅是數字上的躍進。要實現Tbps，無線通訊必須向太赫茲（THz，0.1 THz至10 THz）波段挺進。在這個頻段，電磁波的特性更接近光學，空間損耗極大，且對硬體的精度要求近乎苛刻。

這意味著，從射頻前端的訊號過濾、電路板間的物理互連、時脈脈動的穩定性，到高功耗產生的廢熱處理，現有的硬體架構必須經歷一場從「量變」到「質變」的變革。這是一場關於微縮化、材料科學與系統整合的全面戰爭。

射頻前端（RFFE）—擠壓至極限的微型頻譜守門員

在6G架構中，射頻前端（Radio Frequency Front-End）是設備與外界溝通的第一線。面對太赫茲波段的高載波頻率與超大頻寬，RFFE必須在更小的空間內處理更複雜的訊號。

超寬頻濾波器：薄膜壓電材料的突圍

傳統的聲表面波（SAW）或塊體聲波（BAW）濾波器在 6GHz 以上頻段開始顯現疲態。進入6G 的 Sub-THz 頻段，傳統材料的品質因子（Q值）會急劇下降。

材料革新：業界正轉向氮化鋁鈧（ScAlN）等新型薄膜壓電材料。透過增加鈧（Sc）的摻雜比例，可以顯著提升壓電耦合係數，實現超過 2GHz 甚至更寬的絕對頻寬，同時在微縮化製程中保持極低的插入損耗。

異質整合：未來的濾波器將不再是獨立元件，而是透過 System-in-Package（SiP） 技術與功率放大器（PA）高度整合，減少導線造成的寄生電感。

低雜訊放大器（LNA）：挑戰雜訊底限

在太赫茲頻段，訊號極易受環境雜訊干擾。LNA的任務是在不引入額外雜訊的前提下，將微弱的6G訊號放大。

化合物半導體：矽基（SiGe）製程雖具成本優勢，但在100GHz以上的增益表現有限。磷化銦（InP）與氮化鎵（GaN-on-Si）成為關鍵。InP具備極高的電子遷移率，能提供更低的雜訊係數（Noise Figure）；而GaN則能承受更高的功率密度，這對於高整合度的終端設備至關重要。

高速互連 — 守住信號完整性的「最後一英里」

當資料率達到Tbps等級，內部電路板（PCB）與連接器就不再只是被動導線，而是充滿挑戰的傳輸線環境。在高頻下，「趨膚效應」（Skin Effect）與介電損耗會導致訊號嚴重衰減。

玻璃基板與極低損耗材料

傳統的FR-4基板在6G面前形同牆壁。為了降低傳輸損耗，硬體設計正向玻璃基板（Glass Core Substrate）轉型。玻璃具有極佳的平坦度與熱穩定性，且在高頻下的介電常數更穩定。此外，液晶聚合物（LCP）與高頻專用的PTFE材料也將被大量應用於軟硬結合板中。

下一代高速連接器的設計革命

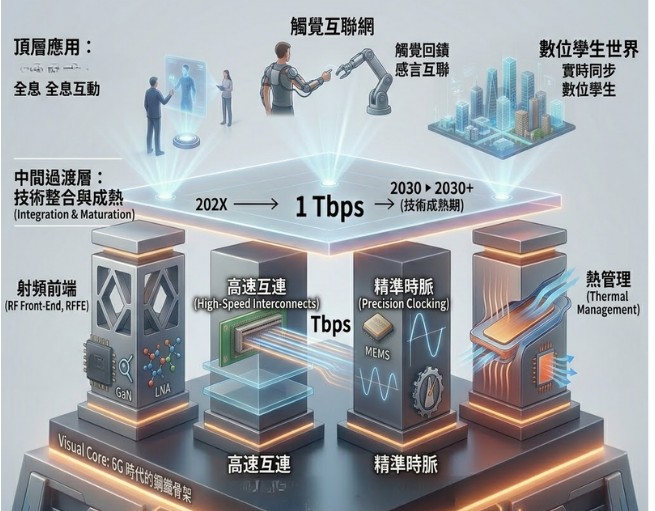

圖一 : 6G時代的硬體基礎架構示意圖。

背板連接器與板對板（BTB）連接器是訊號完整性（SI）最薄弱的環節。

全屏蔽技術：為了抑制近端串音（NEXT），連接器結構必須實現 360 度的全封閉金屬屏蔽。

壓合式（Press-fit）與微型化：為了減少殘樁（Stub）效應引起的訊號反射，連接器的針腳設計變得更短、更精細，甚至採用光電共封裝（CPO）技術，讓電訊號在連接器邊緣直接轉化為光訊號，從根本上解決長距離電傳輸的損耗問題。

精準時脈 — 太赫茲世界的「指揮棒」

在6G的超高速傳輸中，時間誤差是數據封包的殺手。如果說5G要求的是「微秒」級同步，那麼6G的Tbps傳輸則進入了「飛秒」（femtosecond）級別。

超低抖動（Ultra-low Jitter）的必要性

時脈抖動（Jitter）會導致相位雜訊，進而造成星座圖（Constellation Map）的模糊。在太赫茲頻段，任何微小的時脈偏差都會被頻率倍增器放大，導致誤碼率（BER）飆升。

技術突破：下一代振盪器（如光電振盪器OEO或新型MEMS振盪器）必須將抖動控制在10fs至50fs之間。這需要複雜的溫度補償機制（TCXO）甚至是恆溫控制（OCXO）的小型化演進，以確保在極端環境下時脈依然穩如磐石。

同步與低延遲

6G不僅是速度快，更要求低延遲（<0.1ms）。精準時脈元件是確保大規模陣列天線（Massive MIMO）協同工作的關鍵。沒有高精度的時脈同步，波束成形（Beamforming）的指向性就會偏移，導致Tbps鏈路中斷。

熱管理—突破高密度的「熱牆」限制

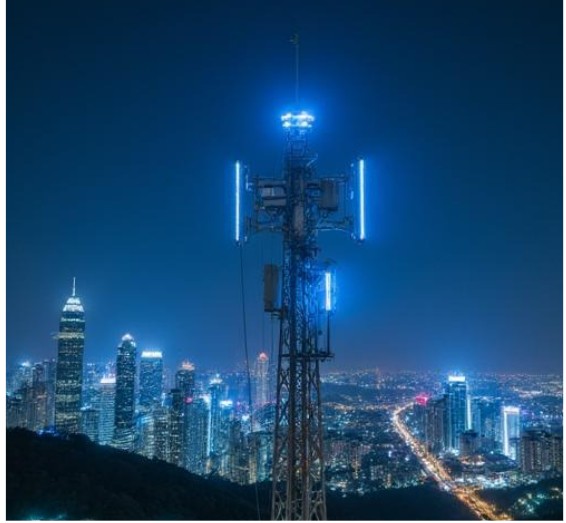

圖二 : 6G通訊需要高精度的時脈同步，確保波束成形指向性不會偏移。

Tbps的傳輸代價是極高的功耗。隨著6G晶片整合度提升，熱流密度（Heat Flux）已達到傳統散熱方案的極限。如果不解決熱問題，硬體將因熱失控（Thermal Throttling）而大幅降速。

均熱板（VC）與3D結構的演進

傳統的熱管已難以應對6G終端設備的薄型化需求。

不鏽鋼超薄VC：透過不鏽鋼蝕刻技術，可將均熱板厚度壓低至 0.2mm以下，同時保持高強度與高效導熱。

3D VC技術：讓均熱板與晶片封裝直接接觸，甚至包覆發熱元件，實現立體化的熱擴散路徑。

微流道散熱（Micro-channel Cooling）

對於6G基站內的高功率放大器（PA）或大型處理單元，液冷技術正走入晶片內部。

內嵌式冷卻：透過在矽基板背側直接蝕刻微米級的流道，讓冷卻液直接流過發熱源。這種「晶片內散熱」方案比傳統風冷效率高出數倍，是支撐6G設備高密度運算的最終手段。

結語：硬體定義6G的未來

回顧通訊史，每一代技術的躍升，本質上都是物理層的技術革命。6G的Tbps願景，絕非僅靠演算法優化就能達成，它需要射頻前端在超高頻下的精準過濾、連接器在極限速率下的信號保真、時脈元件在飛秒等級的穩定同步，以及散熱技術對高能量密度的完美馴服。

這四項硬體支柱—RFFE、高速互連、精準時脈、熱管理—構成了6G時代的鋼鐵骨架。當這些硬體技術在未來幾年逐步成熟，我們所期待的全息通訊、觸覺互聯網與數位孿生世界，才具備了降臨現實的物理基礎。6G不僅僅是通訊的進化，更是人類對微觀世界掌控能力的終極體現。
