無線通訊技術即將從5G邁向6G，頻譜資源的開發已從毫米波（mmWave）進一步延伸至太赫茲（THz）頻段。太赫茲波通常定義為0.1至10THz之間的電磁波，其位於微波與紅外線之間，不僅具備極其寬廣的可用頻寬，還擁有獨特的穿透性與空間解析度。

對於6G而言，太赫茲技術是實現每秒兆位元（Tbps）數據傳輸速率、全息通訊、高精度感測以及智慧反射空間的核心使能技術。然而，隨著頻率攀升至次太赫茲（sub-THz）乃至太赫茲領域，傳統基於矽（Silicon）的互補金屬氧化物半導體（CMOS）技術在輸出功率、雜訊係數以及截止頻率等方面已達物理極限。

在這種背景下，化合物半導體，特別是磷化銦（InP）與氮化鎵（GaN），憑藉其優越的電子輸送特性與功率處理能力，成為太赫茲前端電路（Front-end）開發的核心技術材料。

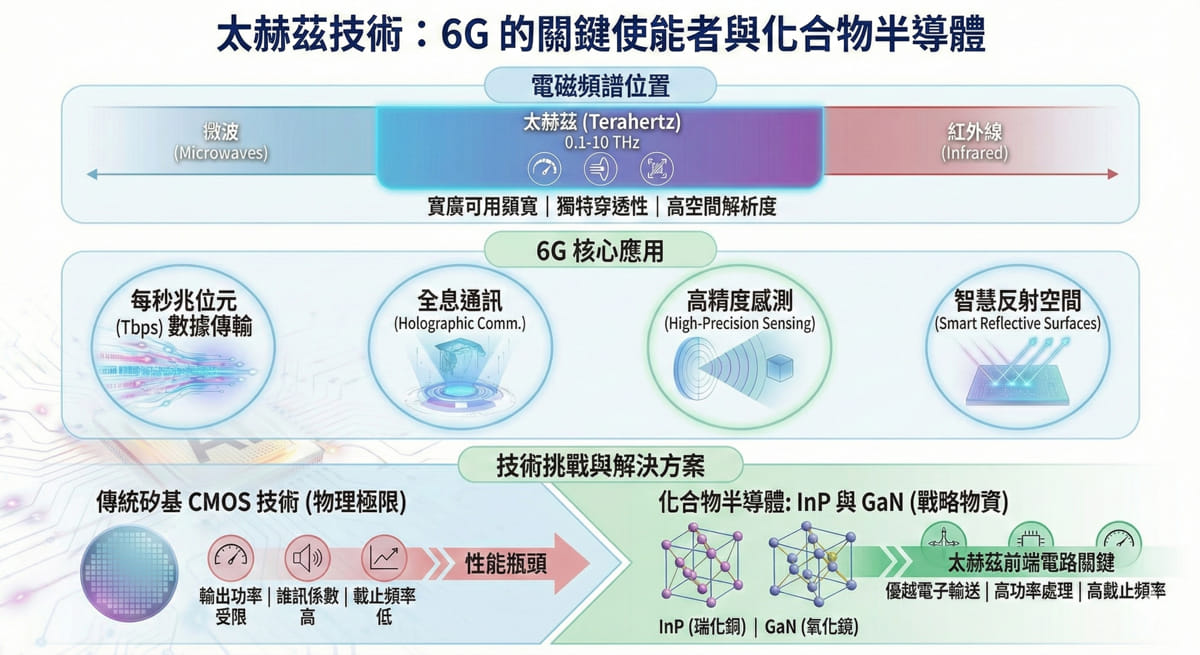

圖一 : 太赫茲技術與化合物半導體

太赫茲頻段的傳輸特性與物理極限

在探討具體的半導體元件技術之前，必須首先審視太赫茲頻段在6G生態系統中的定位及其面臨的傳輸環境挑戰。

太赫茲頻段能提供傳統微波頻段無法企及的巨大頻寬資源，能夠全面性的實現沉浸式連結、超低延遲以及高解析度感測應用。特別是未來6G不再僅僅是「連結萬物」，而是轉向「連結智慧」，這要求硬體系統能夠在極端頻譜條件下維持高度可靠的訊號處理能力。

太赫茲波在自由空間傳播時面臨極高的路徑損耗與嚴重的分子吸收現象，特別是水蒸氣與大氣氣體會針對特定頻率產生吸收峰值。這導致了所謂的「傳輸窗口」現象，即在某些特定頻段（如140 GHz、220 GHz與340 GHz）大氣損耗相對較小，而在其他頻段則幾乎無法進行長距離傳輸。

此外，太赫茲波的極短波長（0.03 mm至3 mm）使得天線陣列可以在極小的封裝體積內實現大規模整合，這為高度定向的波束成形與空間複用提供了技術基礎。然而，這種極窄的波束也意味著波束管理與追蹤的複雜度呈幾何倍數增長，這也更嚴格要求前端元件的切換速度與相位精度。

磷化銦（InP）技術

在所有固態電子元件中，磷化銦（InP）元件，包括異質接面雙極性電晶體（HBT）與高電子遷移率電晶體（HEMT），一直是高頻性能元件的重要材料技術。其核心物理優勢在於InP材料具備極高的電子遷移率與極高的電子飽和速度，使元件能夠在極高的頻率下維持增益。

儘管InP在效能上無可挑剔，但在商業化上卻面臨著多重挑戰。首先是材料的脆性，InP基板在機械加工過程中極易破碎，這限制了基板的尺寸增加。目前主流工業界仍停留在4吋或6吋晶圓，這與矽產業的12吋晶圓相比，在規模經濟上完全處於劣勢。

此外，InP的製造過程極度複雜，通常需要分子束磊晶（MBE）或金屬有機化學氣相沉積（MOCVD）進行精密的層疊生長。高昂的初期投資與相對較低的良率，使得InP目前僅限於國防、航太及極高階的核心網路通訊設備中應用。為了降低成本，目前研究的重點正轉向InP-on-Si（矽基磷化銦）或透過異質整合技術將InP小晶片整合於矽基板上。

氮化鎵（GaN）技術

氮化鎵（GaN）是第三代半導體最受青睞的材料，其寬能隙與極高的臨界擊穿電場能夠處理極高的功率。在太赫茲頻段，GaN HEMT是唯一能在高頻下提供瓦級輸出功率的固態電子元件，這對太赫茲電源系統設計不可或缺的一環，特別是降低損耗。

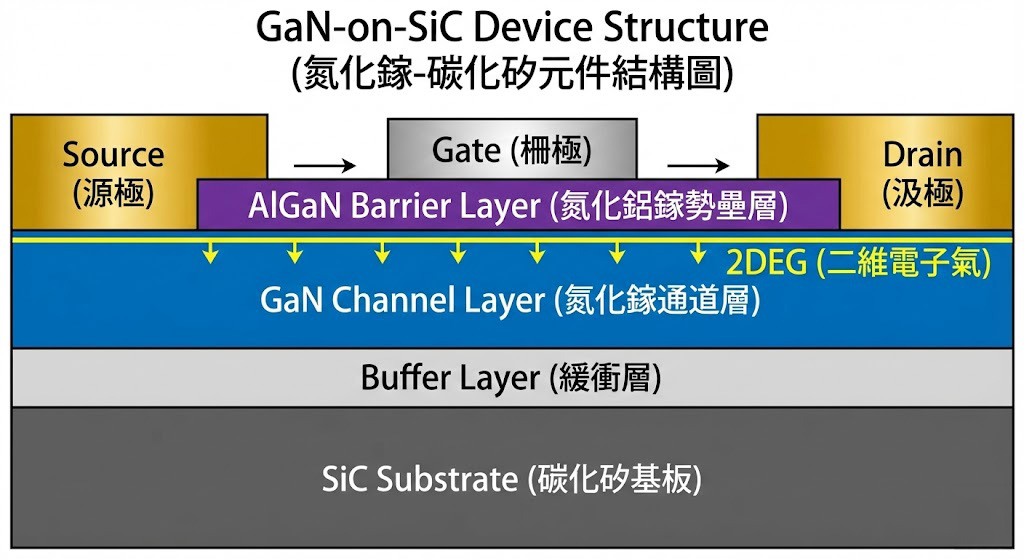

然而GaN HEMT在太赫茲頻段面臨的最嚴峻技術挑戰之一，是電流坍塌（Current Collapse）現象。當元件在高電壓與高頻率下切換時，電子會被捕獲在AlGaN障壁層、GaN緩衝層或表面的陷阱態中 。這些被捕獲的電子會形成空間電荷區，導致溝道中的二維電子氣（2DEG）密度下降，從而使導通電阻急劇增加，輸出功率大幅下降。

為了解決這一問題，工程師開發了多種場板（Field Plate）結構，透過重新分配柵極邊緣的電場分佈來降低峰值電場強度。然而，在太赫茲頻段，場板的引入會增加額外的寄生電容，進而限制元件的運行頻寬。這種功率、效率與速度之間的三角平衡是GaN太赫茲設計的核心難題。

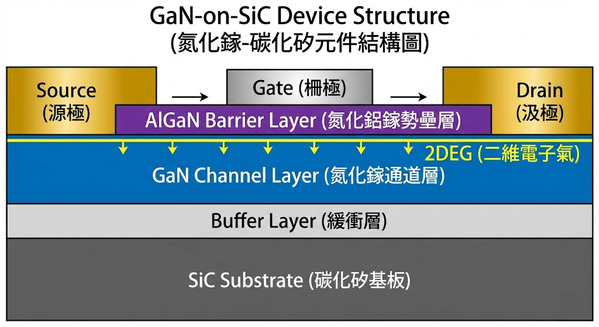

圖二 : 6G化合物半導體技術

異質整合與熱管理挑戰

另一方面，雖然GaN元件具備極高的功率密度，但這也意味著在極小的區域內會產生巨大的熱量。在太赫茲頻段，由於封裝尺寸極小，熱量積累會迅速提升接面溫度。高溫不僅會降低載子遷移率，還會加速元件的退化機制。

目前，採用GaN-on-SiC是平衡效能與散熱的主流方案，因為SiC具備極佳的熱導率。更前沿的研究則探討GaN-on-Diamond（鑽石基氮化鎵），利用鑽石極致的熱導特性來進一步推升太赫茲頻段的持續輸出能力。

InP與GaN異質整合

單一材料技術往往無法同時滿足太赫茲系統對速度、功率與整合度的所有要求。因此，充分運用異質整合技術就是6G硬體開發的重要環節。這不僅涉及不同半導體材料的堆疊，更涉及電學、熱學與電磁學的全面協同設計。

InP與CMOS協同封裝

CMOS技術雖然在高頻效能上不如InP，但其強大的數位處理與大規模控制能力。目前的趨勢是將InP前端電路與矽基數位後端進行「協同封裝」。例如，透過直接鍵合技術，可以實現CMOS-on-top的架構，這能有效利用矽層進行複雜的波束成形演算，同時讓底層的InP HBT直接貼合熱槽（Heat Sink）進行有效散熱。

然而，異質整合面臨嚴重的晶格不匹配問題（InP 對矽為8%，GaN對矽為17%），這會在介面產生大量缺陷，嚴重影響載子遷移率與元件壽命。目前研究正嘗試透過緩衝層或「晶片貼裝」（Chiplet Tiling）技術來緩解這一物理障礙。

天線封裝整合 (AiP)

在太赫茲頻段，信號損耗對傳輸路徑長度有很直接的影響。傳統的封裝方式（如打線鍵合）在高頻下會產生巨大的寄生感抗。因此，把天線直接整合在封裝基板上（AiP）或晶片上（AoC）就成為必然選擇。

目前研究較多的是基於玻璃中介層（Glass Interposer）的AiP方案。玻璃具備極低損耗、高度平整以及與半導體製程相容的優點。實驗數據顯示，在140 GHz頻段，透過高精密半添加製程（SAP）製作的天線陣列，可實現高達14dB的增益與良好的阻抗匹配。然而，當頻率攀升至300 GHz以上時，基板的介電常數變異與導體表面粗糙度會開始顯著影響天線效率與波束方向圖的對準精度。

新材料元件的6G商用策略

隨著應用逐步落地，以及市場需求成形，磷化銦與氮化鎵在太赫茲頻段的競爭與整合將會直接6G前端元件的技術版圖，同時也會帶來新的競爭與商業策略出現。

異質foundry模式的興起

儘管當今的晶圓代工市場呈現一枝獨秀的情況，但在市場需求明確的情況下，未來可能會出現專門的異質整合代工廠（Foundry），能同時處理矽、InP與GaN 材料。這種模式能讓設計者根據電路的不同功能塊（如PA用GaN，LNA用InP，控制電路用CMOS）靈活選擇最佳製程，並透過成熟的3D封裝技術將其整合在一起。

綠色通訊與能量效率

在太赫茲頻段，如何維持極高的傳輸速率同時降低能耗，是實現永續 6G 的關鍵。目前的太赫茲元件效率普遍偏低（PAE通常低於10），大部分能量都轉化為了熱量。未來需要開發新型的偏壓控制技術與動態功率分配演算法，利用AI對流量進行即時感知，動態調整硬體的工作狀態，以達到能量的最優利用。

結語

InP與GaN在太赫茲頻段各具千秋，InP的高頻效能與低雜訊特性，而GaN則以其強大的功率輸出與熱處理潛力。儘管目前仍面臨著材料脆性、熱散逸、電流坍塌、異質整合難度以及高昂成本等多重挑戰，但隨著N極性材料、3D封裝以及AI輔助設計等技術的成熟，這些障礙正逐一被克服。

6G不僅是頻率的提升，更是硬體架構的蛻變與進化。太赫茲前端技術的成功，將取決於材料科學、微電子學與電磁學的高度整合。未來，一個高效、整合且具備感知能力的太赫茲前端平台，將為我們開啟一個通往超高速無線連結與高精度智慧感測的新時代。
