對追求速度與性能的半導體產業而言，3D列印正逐步成為改寫競爭格局的重要武器，而在AI時代，掌握AM就意味著掌握製造創新的主導權。

人工智慧技術的迅速擴張推動整體半導體產業進入高加速度運轉模式。無論是資料中心GPU、AI伺服器、邊緣運算裝置或高頻寬記憶體，整體供應鏈皆面臨更短的設計週期、更高的製造複雜度，以及更頻繁的設備升級需求。尤其在晶圓製程設備、先進封裝散熱、新世代測試治具等領域，工程團隊必須能在極短時間內完成複雜零件的開發、驗證與小批試產。

此時，3D列印（Additive Manufacturing, AM）逐漸從單純的原型工具躍升為具備產線價值的製造技術，在AI時代對於高功率、高精度、高客製需求的壓力下，展現出傳統加工方式無法取代的關鍵能力。

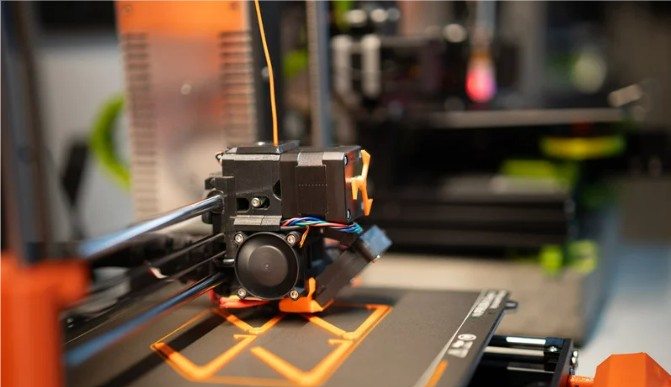

圖一 : 3D列印逐漸從單純的原型工具躍升為具備產線價值的製造技術。

AI時代的半導體產業變局

AI 晶片的演進速度已遠超以往任何一個晶片設計周期。伴隨每一世代GPU、AI ASIC 的推出，設備零組件的散熱容量、材料耐受性與結構複雜度都必須同步提升。例如，最新一代AI GPU的單顆功耗逼近千瓦，使機構件、冷卻模組與氣流控制零件必須承受更高熱流密度；同時，晶片架構的迭代速度加快，導致設備供應商必須在更短周期內完成治具與配件的重新設計與生產。此一市場節奏的改變，使傳統機械加工方式在時間與成本上逐漸顯得不足。

而先進製程的導入，使零組件的製造難度急遽上升。例如EUV曝光系統需要具備高真空與高光學穩定度的腔體與機構件；GAA架構與3DIC方案則引發對精密治具、低熱變形模組與複雜散熱結構的需求。這些具有高複雜度且具多功能整合需求的零組件已超出傳統加工可輕易製造的範疇。此外，AI所帶動的晶片產品輪換速度，使得設備更新週期大幅縮短，設備廠與材料供應鏈必須具備快速交付客製化零件的能力，在此環境下，3D列印成為不可或缺的製造選項之一。

3D列印在半導體零件的四大關鍵應用

在半導體供應鏈中，AM已在多個高度專業的領域展現實質效益。其中，在 EUV 與真空腔體的複雜金屬件製造中，3D 列印可將傳統須由多道加工、焊接與組裝的複雜流道與腔體結構，整合為單一零件，並在成形階段即構築完整內部幾何。這樣的設計自由度，使腔體可同時具備更高的結構剛性、更低的洩漏風險與更佳的散熱效率。此外，由於焊接點減少，整體真空完整性也更佳，對 EUV 高能環境尤為重要。

在先進散熱模組方面，3D列印能製造傳統銅塊加工無法實現的微流道結構，微流道尺寸可降低至百微米等級，並可在單一冷板中形成多層流道網絡，大幅提升熱交換效率，因而特別適用於AI GPU、EUV光源、HBM堆疊模組等高熱流密度場景。

晶圓搬運與精密機構件也是AM發揮作用的重要領域。透過複合材料與輕量化結構的設計，End Effector能在維持高強度的情況下降低重量與顆粒排放。更重要的是，傳統上需以組合方式實現的氣流導引或減震結構，可以直接整合進列印件中，使零件更簡化也更高效。

最後，在探針卡與測試治具領域，3D列印讓工程師能在數日內完成複雜治具的製作，而非傳統的數週周期。AM所具備的快速迭代特性使 ASIC、GPU或HBM測試流程能更快進入正式驗證階段，也讓設備商能在多版本測試治具的需求中更具彈性。

3D 列印材料科學 × 半導體需求的衝突與協作

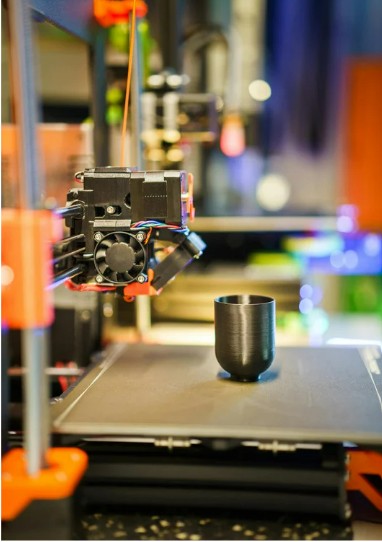

圖二 : 在半導體領域，材料科學需要與AM製程同步演進。

AM要真正導入半導體零組件領域，材料技術是最核心的挑戰。半導體設備對材料的要求涵蓋高溫耐受性、化學穩定度、高真空環境下的低排氣率、極低顆粒污染，以及優異的尺寸穩定性。這些條件往往與AM常見材料或表面品質自然成形狀態相衝突。

因此，材料科學需要與AM製程同步演進。例如Inconel、Hastelloy等高鎳合金因其優異的耐腐蝕、耐高溫特性，被廣泛應用於EUV、CVD、ALD等製程設備中；但AM成形後的表面粗糙度、孔洞率與殘留應力可能影響真空性能，因此後處理程序如HIP（熱等靜壓）、化學蝕刻與超精密拋光必須全數導入。同時，陶瓷材料的AM技術逐漸成熟，使其可應用於離子植入與等離子環境中的高能部件。至於PEEK、PVDF等高耐蝕聚合物，則能在化學製程模組與超高純度氣體管路系統中提供客製化的安全結構。

材料的一致性與可追溯性，是AM導入晶圓廠的另一核心要求。粉末的粒徑、純度與氧含量必須完全可追蹤，而材料配方需要具備長期穩定性。因此，半導體客戶與AM供應鏈逐步建立材料技術藍圖（Materials Roadmap），以標準化粉末品質、後處理程序與檢測規範。未來，材料驗證將更依賴AI輔助的材料性質分析與缺陷檢測，使整體流程更具一致性。

設備端導入AM的成本、速度與設計影響

當AM與傳統加工能以混合方式協作時，設備製造的成本與效率結構便被徹底改寫。傳統CNC在面對複雜幾何時通常需要多段加工與組立，而AM則能在單一成形過程中建構複雜曲面、內部通道或多功能整合結構。當AM與CNC的優勢結合，例如以AM製作基礎幾何，再以CNC進行關鍵面修整，既能確保精度，又能在製造成本與時間上取得最佳平衡。許多設備商在導入混合式加工後，零件成本可降低約15至40%，而開發週期則縮短超過一半。

在全球供應鏈的實際案例中，可看到AM對性能的明顯改善。例如，一家設備供應商利用AM將EUV腔體的冷卻流道直接整合於本體中，使散熱效率提升近三成。而某家封測廠則透過AM製作HBM測試治具，使治具開發時間從原本的六週縮短至五天。此外，晶圓搬運機構中的End Effector若改以AM複合材料製作，不僅能降低重量，也能減少顆粒排放，符合先進製程環境的嚴格要求。

AM也讓設計方式從「複製舊設計」進化為「為AM重新設計」。透過拓樸最佳化工具，工程師能從力學、熱流與流體模型出發，生成最高效的零件結構，而不受傳統加工限制。這使金屬腔體支架、散熱模組與支撐結構得以大幅輕量化，並提高剛性或冷卻效率。從機構設計角度來看，AM使零件從「被加工」變成「被設計」。

AI × AM：半導體零件製造的算法革命

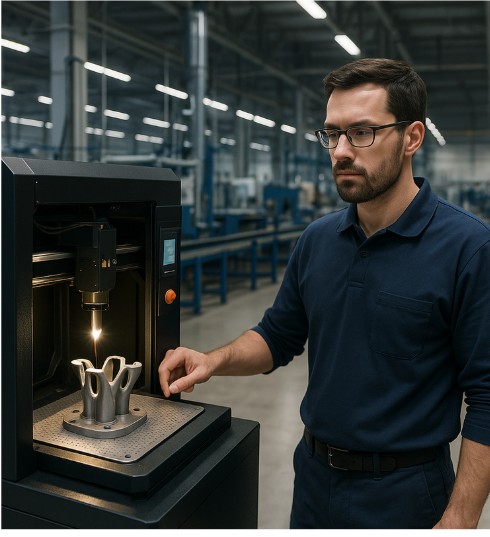

圖三 : AM使零件從「被加工」變成「被設計」。

AI與AM的結合正成為設備創新的關鍵驅動力。AI生成式設計讓結構拓樸、自動化散熱流道生成以及多目標性能優化變得更快速、更精準。設計師不再需要逐一比對參數，AI能在幾分鐘之內產生多個最佳化設計方案，供工程師進行性能比對與模擬分析，極大提升產品創新速度。

在製造面向，AI能透過影像辨識與數據分析協助進行缺陷預測與品質監控。列印過程中的熔池形狀、溫度分布與分層資訊皆可即時被AI判讀，並根據偏差調整列印參數，使成品更具一致性。這類智慧製造流程尤其對高真空腔體或微流道結構等高可靠度零件具有重要意義。

AI與AM的深度協作，使設備廠能建立一套即時迭代的設計與製造平台。這套平台不但包含數位化設計資料庫，也包含參數最佳化模組、製程監控系統與後處理流程。對半導體供應鏈而言，這意味著設備廠能更快速推出新世代模組，並能以更低成本與更高可靠度應對客戶需求。

結語

AI不僅加速晶片本身的進化，也同步推動設備與零組件的設計與製造模式變革。面對高功率AI晶片、複雜先進製程、嚴苛散熱環境與高度客製化需求，傳統加工方式已難以獨立支撐產業發展。3D列印所具備的結構整合能力、快速迭代速度、多材料支援與拓樸最佳化優勢，使其成為半導體供應鏈不可忽視的核心技術。

未來，隨著材料科學持續突破、AI生成式設計成熟、智慧製造環境普及，AM將會成為晶圓製造、先進封裝散熱、設備零件更新與測試治具開發的重要支柱。對追求速度與性能的半導體產業而言，3D列印正逐步成為改寫競爭格局的重要武器，而在AI時代，掌握AM就意味著掌握製造創新的主導權。
