意法半導體4A雙通道閘極驅動器整合電隔離和保護功能

半導體供應商意法半導體（STM）新推出的STGAP2DM閘極驅動器是意法半導體 STGAP2系列電隔離驅動器的第二款產品，其整合了低壓控制和介面電路，以及兩個電隔離輸出通道，可以驅動單極或雙極型晶體的閘極。

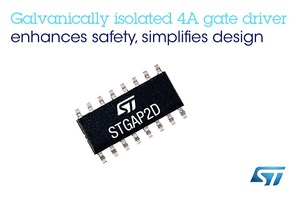

圖一 : 意法半導體4A雙通道閘極驅動器整合電隔離和保護功能

STGAP2DM內部額定隔離電壓達1700V，有助於增加安全性，同時還可以簡化系統設計、節省物料清單成本和電路板空間。兩個26V軌到軌輸出具有4A閘極驅動能力，可確保工業馬達驅動器和大功率變頻器具備強大性能，STGAP2DM適用於充電器、電焊機、電磁爐以及通用電源和電源轉換器。

為簡化系統設計和提升系統可靠性，STGAP2DM內建全方位的保護功能，包括關斷和制動專用的針腳、欠壓鎖定（Under-Voltage Lockout，UVLO）、防止兩個同時輸出高電平的互鎖保護，以及過熱關斷，透過管理輸入針腳上的電壓可使驅動器進入待機模式，可讓驅動器空閒時節省電能。
...
...
