ADI的72V混合式降壓DC/DC控制器 使尺寸比傳統架構銳減50%


【CTIMES/SmartAuto 報導】   2018年01月10日 星期三

瀏覽人次:【1329】


亞德諾(ADI)推出Power by Linear的LTC7821,該元件為業界首款混合式降壓同步控制器,結合了開關電容器電路與同步降壓控制器,可使DC/DC轉換器解決方案尺寸比傳統降壓解決方案銳減50%。

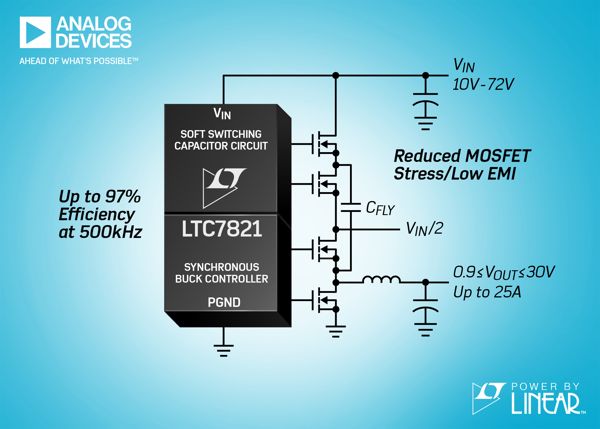

72V混合式降壓DC/DC控制器  LTC7821
72V混合式降壓DC/DC控制器 LTC7821

此種改良透過將切換開關頻率提高3倍而實現,並且無損效率。另一方面來說,當操作於相同的頻率時,以LTC7821設計的解決方案能提供高達3%的效率提升。LTC7821的其他優勢包括低EMI和更低的MOSFET衝擊(前端採用軟開關),因此非常適合功率分配、資通訊和電訊,以及新興48V汽車應用中的下一代非隔離式中間匯流排應用。

LTC7821可操作於10V至72V(80V絕對最大值)的輸入電壓範圍,並能產生0.9V至33.5V的輸出電壓和幾十安培的電流(取決於外部元件的選擇)。在典型的48V至12V/20A應用中,當LTC7821的開關頻率為500kHz時效率可達97%,相較於傳統的同步降壓轉換器,唯有降頻至1/3的切換開關時才能達到相同效率,而且必需使用更大的磁性元件和輸出濾波器元件。

外部MOSFET以定頻操作,可設定範圍為200kHz至1.5MHz。LTC7821強大的1ΩN通道MOSFET閘極驅動器可大幅提升效率,並能夠驅動多個並聯的MOSFET以滿足較高功率應用需求。由於LTC7821採用電流模式控制架構,因此多個LTC7821能以並聯多相配置操作,以借助其卓越的均流能力來因應更高功率應用。

LTC7821透過多項專有的保護功能於廣泛的應用中實現堅固性能。LTC7821的設計透過在啟動期間對電容器進行預平衡,消除了常見因開關電容器電路引起的湧浪電流。此外,LTC7821還可透過監視系統電壓、電流和溫度以發現故障,並使用感測電阻器提供過電流保護。當出現某種故障情況時,該元件將停止開關操作,並把FAULT接腳拉至低位準。內建計時器可依需要設定適當的重啟/重試時間。EXTVCC接腳使LTC7821可憑藉轉換器的較低電壓輸出來供電,或其他高達40V的電源供電,進而降低功耗並提升效率。

LTC7821採用5mmx5mm QFN-32封裝。延展性和工業溫度版本可操作於–40°C至125°C。
