意法半導體新電池管理IC提升量測精度　加速全溫域電芯平衡

全球半導體廠商意法半導體（STMicroelectronics, ST）的鋰電池管理 IC-- L9962整合12位元類比數位轉換器（ADC），並提供 70mA 電芯平衡電流，可提高電壓量測精準度並快速調整電芯電壓，有助維持良好的電池狀態。

這款 IC 專為最多 10 顆串聯電芯的鋰離子（Li-ion）與鋰聚合物（Li-Po）電池組設計，整合監測、電芯平衡與保護功能，有助充分發揮電池效能，並提高安全性與穩定性。適用範圍包括無線電動工具及其他攜帶型或可移動設備，如醫療裝置、電動自行車與電動滑板車等輕型電動載具，以及不斷電系統（UPS）等備援電力設備。超低靜態電流有助延長電池供電時間，並支援多種省電模式，包括 5μA 待機模式，以及適合產品運輸期間使用的 2μA 深度睡眠模式。

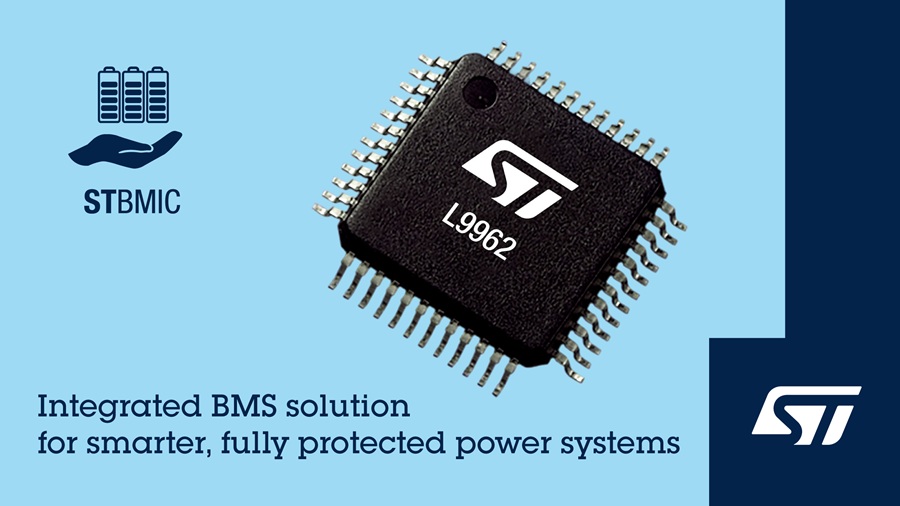

圖一 : 意法半導體電池管理 IC可提高量測精準度，並在整個工作溫度範圍內加快電芯平衡，延長攜帶型設備、輕型電動載具與不斷電系統的鋰電池續航時間。

在電芯監測上，L9962依照可設定的週期持續量測各電芯電壓，並在偵測到電壓過高或過低時啟動電芯平衡與保護功能。此外，系統也會依電芯數量檢查電池組總電壓是否合理。在維持各電芯電壓一致的同時，晶片在整個工作溫度範圍內都能保持電壓量測精準度。

為精準掌握充放電電流，晶片另整合高精準度電流感測器，可量測電池組電流並進行庫侖計數，藉此偵測過大的充電或放電電流，同時提供放電短路保護。在生產線上僅需進行單點校準，即可在整個溫度範圍內維持0.25%的電流量測精準度。溫度監測則搭配 NTC 熱敏電阻，以精準的比率式量測偵測電池組溫度過高或過低。

除了電池監測與保護功能外，晶片也整合多項功能，以減少外部電路需求，包括電池組保險絲管理，以及可設定為高側或低側的電池組繼電器前級驅動器。內建的 3.3V 低壓差穩壓器（LDO）在待機模式下仍會持續運作，可為微控制器或指示 LED 等外部元件供電。主控系s統可透過 I2C 介面設定電壓量測間隔等裝置參數，並讀取電池荷電狀態（SOC）與健康狀態（SOH）等資訊。

L9962採用 7mm × 7mm、48 腳位 TQFP 封裝，現已量產。
