英飛凌推出新款1700V CoolSiC MOSFET 採用高壓SMD封裝

繼今年稍早推出的650V產品後，英飛凌科技擴充旗下CoolSiC MOSFET系列電壓等級，現在更新添具專屬溝槽式半導體技術的1700V電壓等級產品。新款1700V表面黏著裝置(SMD)產品充分發揮了碳化矽(SiC)強大的物理特性，提供優異的可靠性和低切換及導通損耗。1700V CoolSiC MOSFET適用於三相轉換系統的輔助電源供應器，例如：馬達、再生能源、充電基礎設施及HVDC系統等。

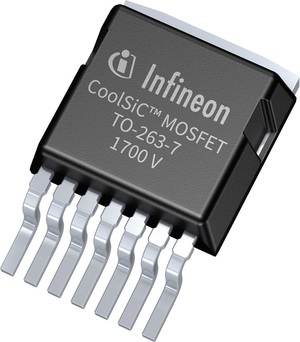

圖一 : 全新1700V CoolSiC溝槽式MOSFET適用於 +12V/0V閘極源極電壓與一般PWM控制器相容的返馳式拓撲，因此，無需閘極驅動IC，就能直接以返馳式控制器來運作。

這類低功率應用通常在100W以下運作。在這些情況下，設計人員通常偏好採用單端返馳式拓撲。有了SMD封裝的1700V CoolSiC MOSFET後，甚至能在輸入電壓高達1000V_DC的直流連結連接輔助電路啟用這種拓撲技術。使用單端返馳式轉換器的輔助轉換器具高效率和高可靠性，可建置於三相電源轉換系統中，進而將尺寸縮到最小並減少物料清單。

英飛凌工業電源控制部門SiC資深協理Peter Friedrichs博士表示：「1700V CoolSiC MOSFET採用溝槽式技術，可完美平衡效能及可靠性。它結合SiC的出色特性：在高壓SMD封裝中提供精巧尺寸及低損耗，有助於讓我們的客戶大幅降低其輔助電源供應器的複雜性。」
...
...
